注意事项：本资料为保密手册，注意保管，严禁流出。本资料只作为参考和检测手册，调整中出现任
何问题和
责
任与本公司无关。
NXT IPS-head光亮度手动变更方法
必
要
准
备
：十字
螺
丝
刀
。
NozzleJIG 12pcs
Page:1

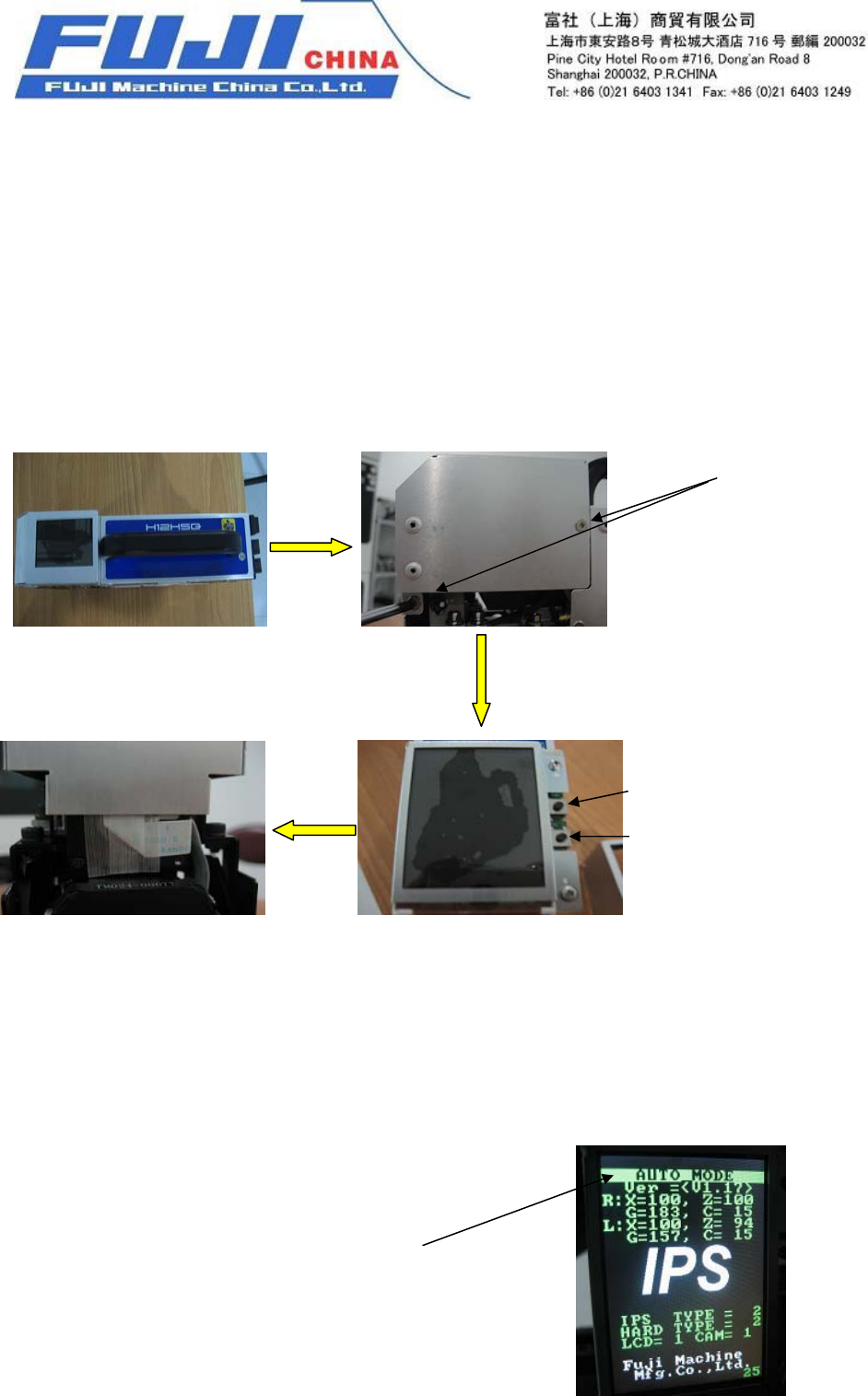

《1》把要调整的IPS heda放置在安全的操作台上，把IPS的盖子取下。
两侧的螺丝取下共4
本
下图所示，有两个按钮，分别是：
上方为《各项目选择A按钮》
下方为《项目的决定B按钮》
注意：取出的螺丝有长短之分，请记住螺丝的位置后把盖子小心安全的从head上取出。
正前方的白色配线，拆装时要小心注意。
《2》把盖子拆装完后，安全的装在相应的模组上进行光亮度的调整，装在模组上之后请在生产的
模式下按下START后让Head在正常的状态下使用周期停止，让其停止后，打开侧门用手移动到
方便调整的位置。
《3》开始调整，如右图所示，这是IPS在正常停止下的显
示
请确认，LCD上是否显示的是：AUTO MODE
确认显示无误后，长按下B按钮让其显示变为下页图所示
Page:2

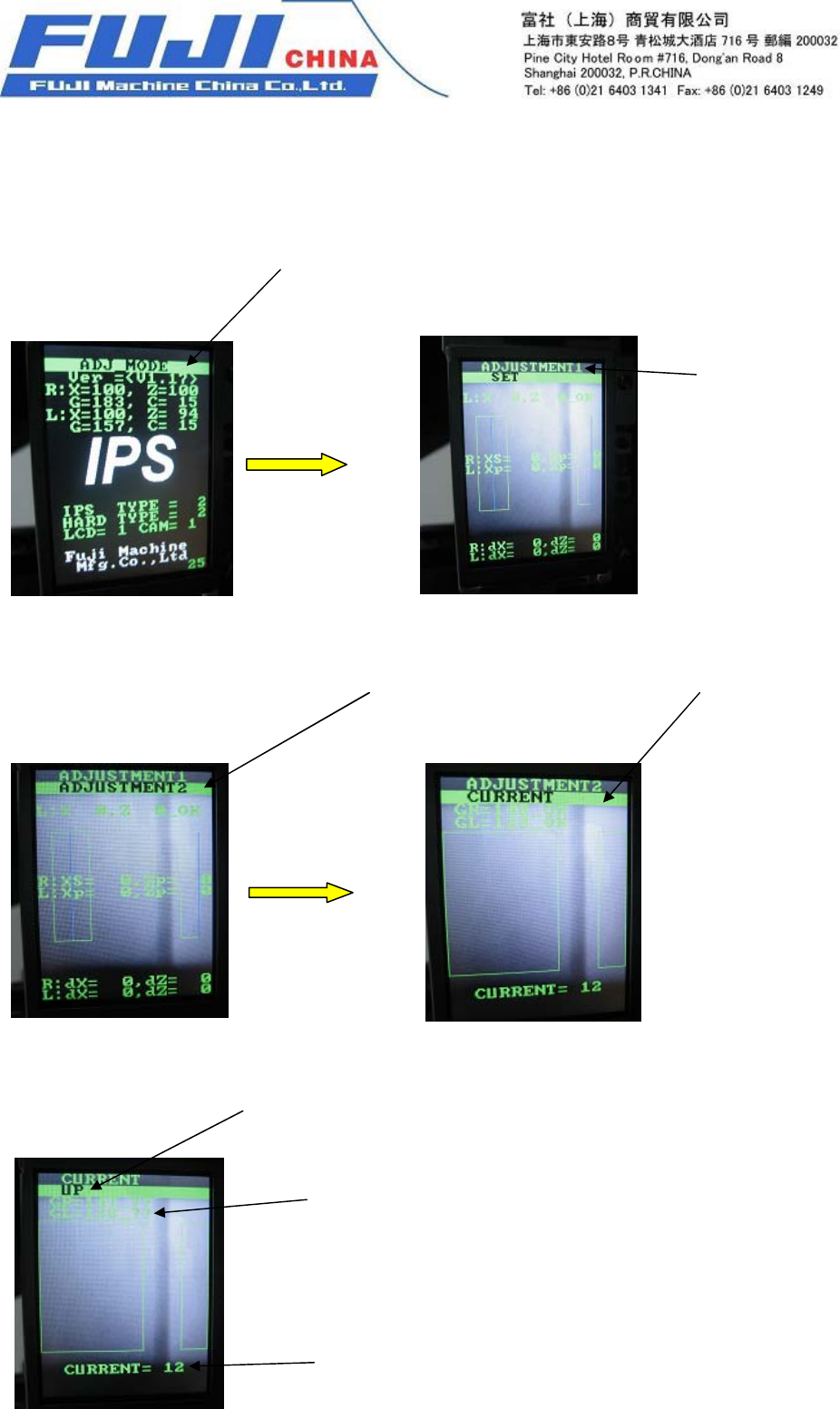

在显示出下列画面后，确认出现：ADJ MODE 后按下B按钮出现下列显示。
请确认显示出选
项：ADJUSTMENT 1
同时IPS下面的LED
灯会闪烁。
接着按下A按钮会出现下列显示选项：ADJUSTMENT 2 确认后按下B按钮会显示：CURRENT
接上图按下B按钮出现下列显示：UP 后，按下B按钮再这里进行光亮度的UP调整。请先记录下调整前
数值，以便之后作参考。
随着光亮度的变化，GR和GL的数值相应
会发生变化，调整后的电流值在24MV以
下后，确认数值是否在规定范围内。
GR：95---250以内
GL：95---250以内
目标值：105---150以内
B按钮按一下这里的电流值会
上升一位数，可以看到LED的
显示会随之变亮
。
Page:3

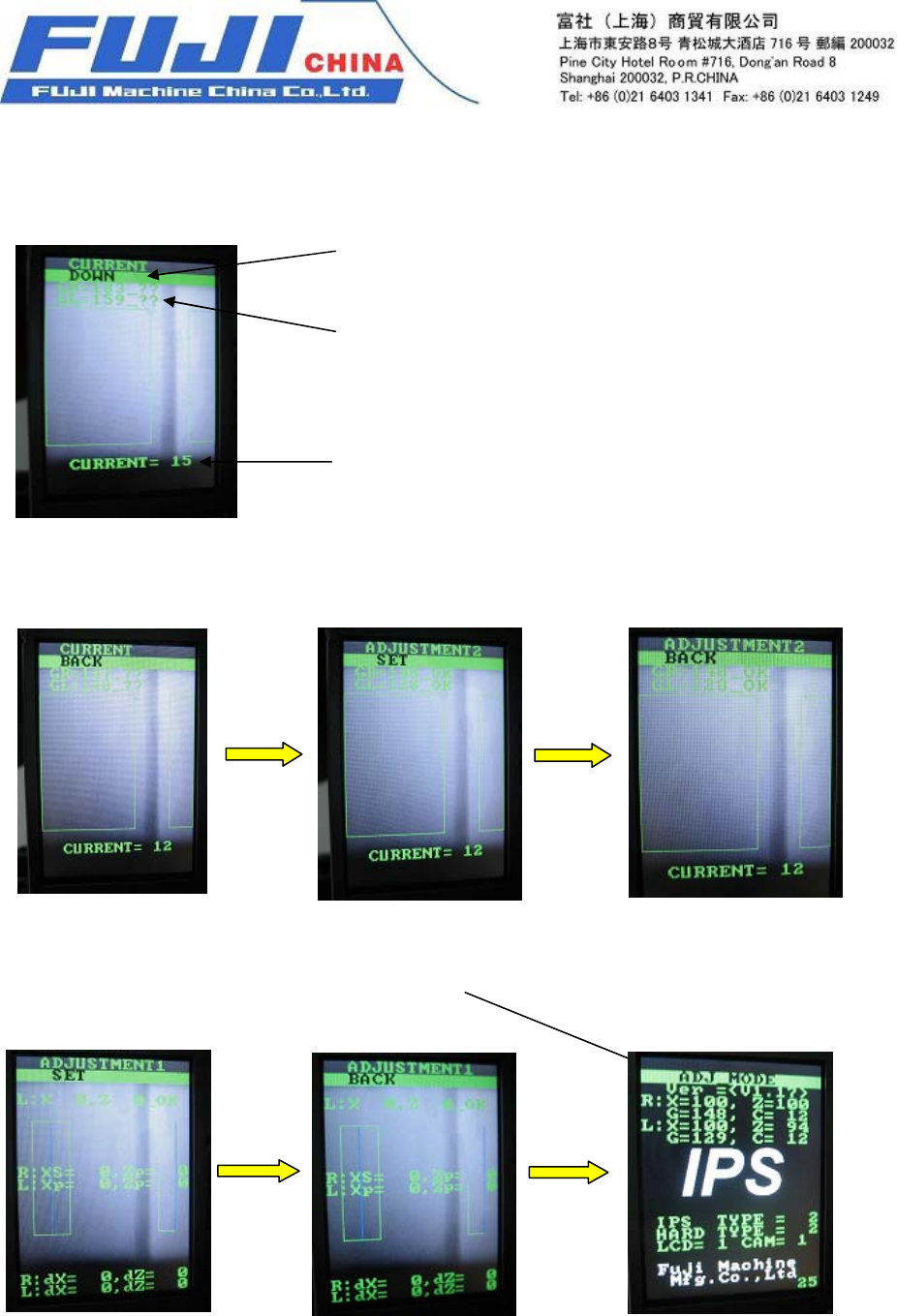

在UP的光亮度调整后，如果想降低光亮度，按下A按钮，会显示出：DOWN，后按下B按钮，降低光亮
度
这里是表示光亮度的降低调整。
同样降低了光亮度后GR和GL
值也会发生变化，请确认是否
在规定范围内。
同样按一下B按钮，电流值会
降低一位数，可以看到LED显
示会变暗
。
根据自己的判断，调整到完了后，来进行数值的保存。按下A按钮，显示：BACK后接着按下B按钮返
回后按下A按钮让其显示:SET 后按下B按钮进行数值的保存。保存后按A按钮让其显示出BACK。
确
认
LED的显
示
：BACK
后按下
B
按
钮返
回确认
。显
示出
SET
再按下
A
按
钮让
其出现
BACK
后
，
按下
B
按
钮返
回最后
显
示
正
常的
显
示
画
面
：ADJ MODE
最后
确
认无误
后
进
行断
电。
断电后把IPS Head从模组上取出，小心的装上取下的盖子，后进行从新开机。装入Nozzle JIG 1
进行自动校正完了后，进入实际生产后，确认调整后的光亮度是否在正常区域内。
