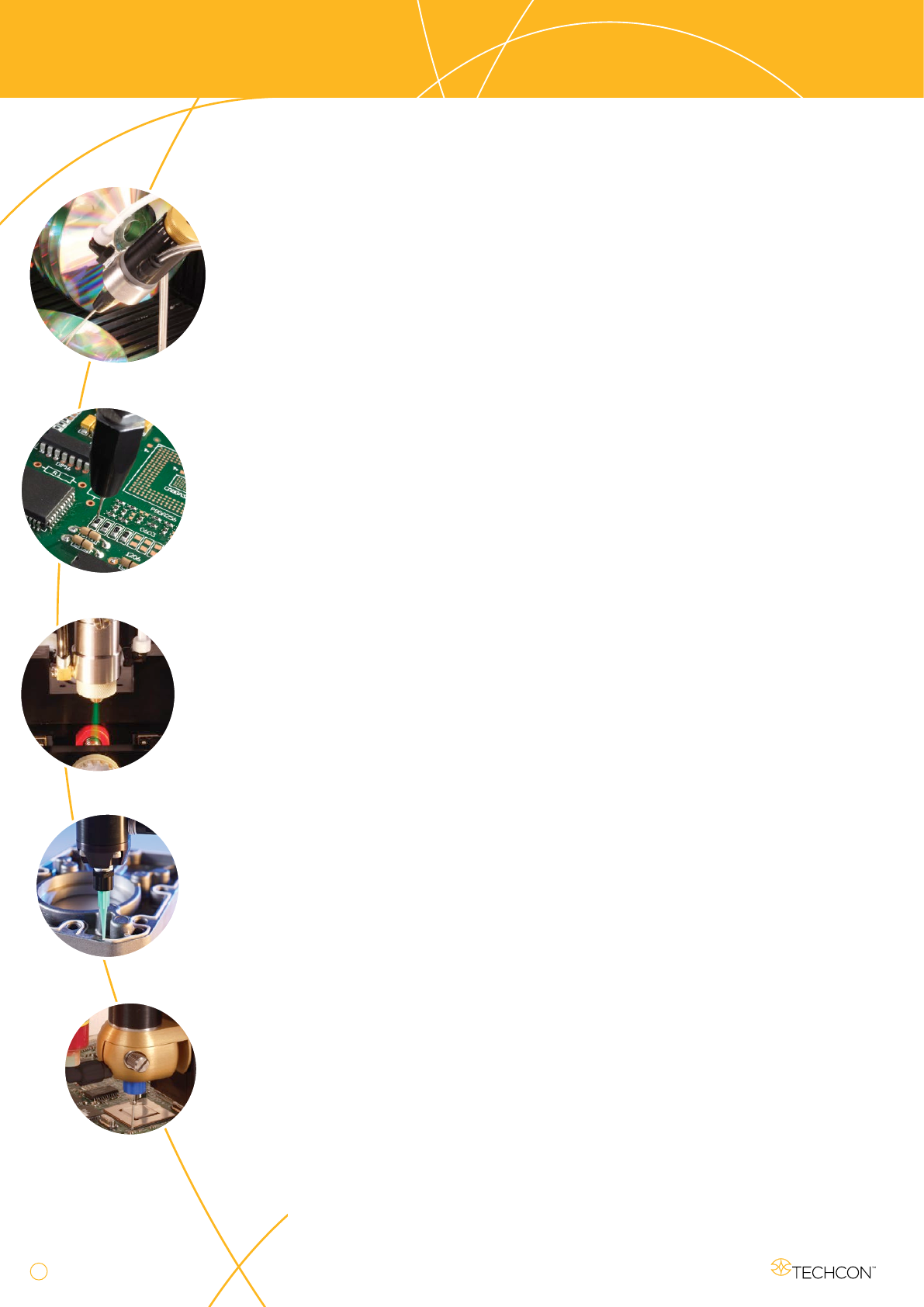

应用目录
为您的应用寻找合适的产品
瞬干胶 (CA) 粘合
CA 是粘合应用中常用的一种粘合剂，最好与防潮点胶系统一起使用。TS5622VU 隔膜阀加 TS550R 控制器和 TS1258 压
力罐是适合这种应用的完美系统。TS5622VU（第 18 页）、TS550R（第 25 页）、TS1258（第 26 页）
公司LOGO的圆顶覆盖应用（Doming）
消费品和商业产品的标签上通常显示的是制造商的名称。这称为“Doming”，并且应用频繁，因为它可以改善
产品的“外观和质感”。TS5622VU-DVD 加 TS550R 控制器和 TS1258 压力罐是适合这种应用的完美系统。
TS5622VU-DVD（第 18 页）、TS550R（第 25 页）、TS1258 压力罐（第 26 页）
微量点胶
多数医疗设备的生产需要高重复性UV胶水的点胶系统。 TS5440 Microshot 针阀在点胶头内采用独特的针
式关断设计，成为这些应用的理想选择。建议这种胶阀使用 TS550R 控制器。TS5440 Microshot 针阀
（第 20 页）、TS550R 控制器（第 25 页）
三防涂敷应用
TS5540 系列喷雾阀加 TS560R 控制器和 TS1258 压力罐构成了一套理想的系统，适合在装配好的印刷电路板表面喷涂保
形涂层材料，以抵御极端环境中的水气、灰尘和腐蚀。TS5540 系列喷雾阀（第 23 页）、TS560R 控制器（第 25 页）、
TS1258 压力罐（第 26 页）
填充应用
在较大流量或较大尺寸的填充应用时，我们推荐使用TS941柱塞阀和TS350控制器产品组合。无论是从胶筒还是压力罐
进胶，TS941 系列都能通过点胶喷嘴或点胶针头准确一致地进行点胶。
为了更精细地控制密封材料的沉积，建议使用带有 TS550R 控制器的 TS5322 系列迷你柱塞阀。TS941 系列柱塞阀（第 21
页）、TS550R 控制器（第 25 页）、TS5322 系列迷你柱塞阀（第 21 页）
围坝应用
TS7000 系列螺杆阀加 TS570R 控制器构成了一套理想的点胶系统，可用于芯片塑封的前处理，在集成电路芯片（IC）
周边点胶形成围坝。TS7000DCX 系列螺杆阀（第 17 页）、TS570R 控制器（第 25 页）
多组份材料点胶
使用一次性物料路径胶阀时，多组份点胶不再是个难题。当双组份材料开始固化时，只需更换流体浸湿部件，用时不到1
分钟。
对于低粘度材料，建议使用 TS1212 夹紧阀加 TS550R 控制器。对于具有高重复率要求的中高粘度材料，适合使
用 TS5000DMP 螺杆阀加 TS570R 控制器。TS1212 （第 22 页）、TS550R 控制器（第 25 页）、TS5000DMP-DCX
螺杆阀（第 16 页）、TS570R 控制器（第 25 页）
焊膏点胶
焊膏是最难点胶的材料。TS5000DMP-DCX 系列螺杆阀专为焊膏点胶设计，不会产生堵塞和分离。点出的焊料均匀，
保持低至 0.010 英寸（0.254 毫米）的料点尺寸。大多数自动点胶系统采用 TS5000DMP-DCX 系列螺杆阀进行焊膏点
胶。TS5000DMP-DCX 系列螺杆阀（第 16 页）、TS570R 控制器（第 25 页）
www.techcon.com
3

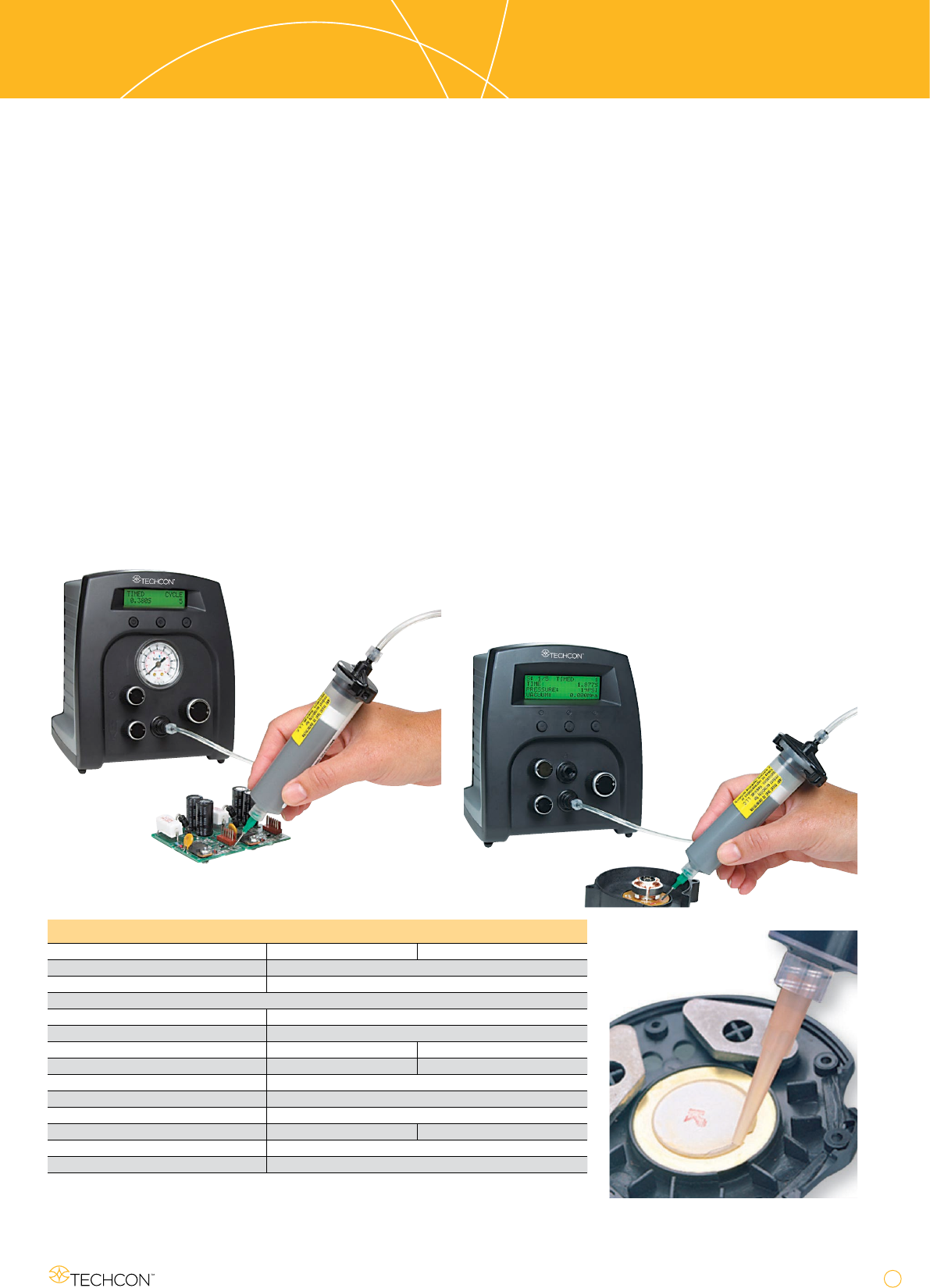

TS250/TS350
数字点胶机/控制器
TS250
系列
数字点胶机/控制器
TS250 系列点胶机/控制器可以精确一致地点胶低、中和高粘度流
体。此系列高精度、可重复微量气动点胶系统经济实惠。这个用户使
用界面友好的流体点胶系统包括带有时间控制旋钮的数字计时器，便
于进行设置以及对所有流体粘度进行真空控制。
标配有随时可用的通用电源、脚踏开关、气管、针头样品、针筒和转
换接头。体积小，重量轻。
有两种规格：0 至 100 psi (0-6.9 bar) 版本适合一般应用，0 至 15
psi (0-1.0 bar) 版本适合特定低粘度应用。
TS350
系列
数字点胶机/控制器
TS350 系列点胶机/控制器配有更大的 LCD，上面可显示数字定时
器、压力和真空读数。设备提供可变点胶、顺序点胶或单独点胶等多
达10个编程选项。它直观易用，能够精确一致地点胶低、中和高粘度
流体。
TS350/355
系列有真空回吸功能，用于控制材料“拖尾”和浪费，
并控制点胶循环之间的流体滴落。这些系统具有用户可编程手动（吹
扫）和自动点胶循环模式（程序和时间），并提供“教导模式”用于
确定点胶输出未知时所需的点胶时间。
标配有随时可用的通用电源、脚踏开关、气管、针头样品、针筒和转
换接头。体积小，重量轻。
有两种规格：0 至 100 psi (0-6.9 bar) 版本适合一般应用，0 至 15
psi (0-1.0 bar) 版本适合特定低粘度应用。
规格
料号 TS250 系列 TS350 系列
TS250/TS350 点胶机/控制器 0-100 psi (0-6.9 bar)
TS255/TS355 点胶机 0-15 psi (0-1.0 bar)
规格和尺寸
外形尺寸 6"W (152mm) x 6.5"L (152mm) x 7.0"H (178mm)
重量 2.6 lb. (1.2 kg)
点胶循环频率 600 个周期/分钟 1200 个周期/分钟
定时可调范围 0.020-60.000 秒 0.008-60.000 秒
定时重复精度 +/- 0.001%
输入电压 100-240 VAC
输入频率 50-60 Hz
点胶模式 定时、手动 定时、中断、示教、手动
认证 CE、TUV-GS 和 NRTL
保修 1 年
4
www.techcon.com

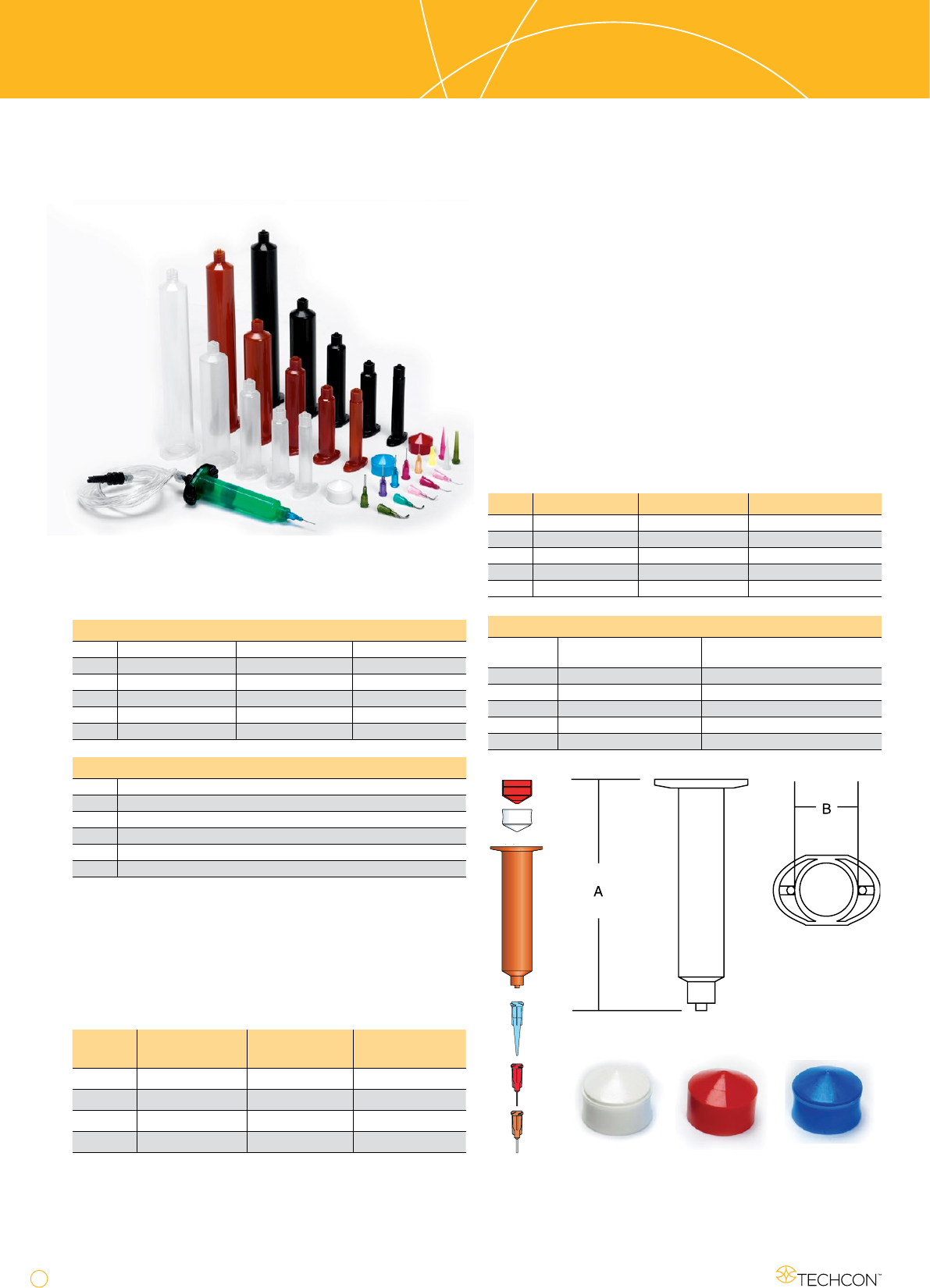

700
系列
点胶组件
700
系列
点胶组件
我们的 700 系列点胶组件不含硅元素和氯化物，适用于标准工业设
备。700 系列点胶组件可确保准确性、可重复性和生产效率。
700 系列针筒
独特的超低锥度内径结构，可获得很高的精度和稳定性。它们由符合
工业标准的低摩擦聚丙烯材料制成，不含硅元素和氯化物。提供三种
不同颜色，透明色适合大多数常规应用，琥珀色可以阻挡紫外线/可见
光（520nm
以内），但能够看到筒内部的材料；黑色可阻挡所有光
线。大包装和 50 件每包出售。
尺寸 透明色 琥珀色 黑色
3 cc 7030LL1N-1000 7030LL1D-1000 7030LL1B-1000
5 cc 7050LL1N-1000 7050LL1D-1000 7050LL1B-1000
10 cc 7100LL1N-1000 7100LL1D-1000 7100LL1B-1000
30 cc 7300LL1N-500 7300LL1D-500 7300LL1B-500
55 cc 7550LL1N-250 7550LL1D-250 7550LL1B-250
尺寸 刮刀活塞
（白色）
直壁活塞
（红色）
流畅移动活塞
（蓝色）
3 cc
7030009W-1000 7030006R-1000 7030007BL-1000
5 cc
7050009W-1000 7050006R-1000 7050007BL-1000
10 cc
7100009W-1000 7100006R-1000 7100007BL-1000
30-55 cc
7300009W-1000 7300006R-1000 7300007BL-1000
700 系列针筒套件
为方便起见，这些胶筒和白色活塞包装在一起，活塞没有装入针筒。
还提供带蓝色活塞的套件。大包装和 50 件每包出售。
700 系列点胶活塞
利用活塞均匀地分散压力，以便均匀点胶更高粘度的材料。移动流畅
的活塞（蓝色）需要的点胶压力较低，并可防止在点胶过程中夹带
空气。贴合度较紧的刮刀活塞（白色）可为低粘度流体提供完全的密
封。松配合的直壁活塞（红色）可在点胶高粘度材料时防止产生拉丝
和活塞回弹。大包装和 50 件每包出售。由聚乙烯材料制成。
白色活塞的针筒套件
尺寸 透明色 琥珀色 黑色
3 cc 7030LL1NW-1000 7030LL1DW-1000 7030LL1BW-1000
5 cc 7050LL1NW-1000 7050LL1DW-1000 7050LL1BW-1000
10 cc 7100LL1NW-1000 7100LL1DW-1000 7100LL1BW-1000
30 cc 7300LL1NW-500 7300LL1DW-500 7300LL1BW-500
55 cc 7550LL1NW-250 7550LL1DW-250 7550LL1BW-250
蓝色活塞的针筒套件
尺寸 透明色
3 cc 7030LL1NBL-1000
5 cc 7050LL1NBL-1000
10 cc 7100LL1NBL-1000
30 cc 7300LL1NBL-500
55 cc 7550LL1NBL-250
700 系列针筒尺寸
容量 总长度 A
in./mm
外径 B
in./mm
3 cc 2.96/75.18 0.46/11.56
5 cc 2.83/71.9 0.59/14.99
10 cc 3.58/90.9 0.72/18.29
30 cc 4.66/118.36 0.99/25.15
55 cc 6.91/175.51 1.01/25.65
活塞
胶筒
针头
