■ 镭 射 文 字 检 测 对 于 镭 射 文 字 或 条 码 ， 仅 利 用 R / G / B 三 色 光 会 存 在 无 法 读 取 的 问 题 ， 明 锐 采 用 独 特 设 计 的 光 源 ， 能 很 好 的 对 镭 射 文 字 进 行 检 测 。 ■ 检 测 参 数 与 I P C 标 准 直 接 对 接 检 测 标 准 能 与 I P C 对 接 ， 检 测 结 果 有 依 据 。 偏 移 ： I P C - A - 6 …
■ 大理石平台及铸造龙门
保证设备稳定性及多机共用程序一致性。
核心技术及优势
■ 虚焊检查
在精准定位焊盘的基础上，利用特征组合算法，能对焊点假焊进行有效检出。
■ 工业相机 + 远心镜头
整个视野内无阴影效应，能最大程度降低高元件挡光问题。
▲ 明锐 AOI
• 先精准定位焊盘；
• 再对焊盘进行 8 个特征点分析。
▲ 虚焊的形态（模拟图）
• Chip 件虚焊
• IC 引脚虚焊
3
6
4
2
5
7
1
8
3
6
4
2
5
7
1
▲ 普通镜头
▲ 远心镜头▲ 大理石平台及铸造龙门
■ 元件级焊盘定位 + FOV 辅助定位技术
对于柔性板采用元件级焊盘定位，可有效应对板弯形变，不会产生大量误报；•
对非柔性板，采用 FOV 整体定位的方式，可无视板上丝印、印制线等的干扰，可轻松实现焊盘定位，从而解决板弯形变问题；•
解决无外露焊盘元件（BGA 等）或被部分遮挡元件难测试的问题。•
PCB 板弯（模拟图）
▲ 定位前
▲ 定位后
先进的硬件架构

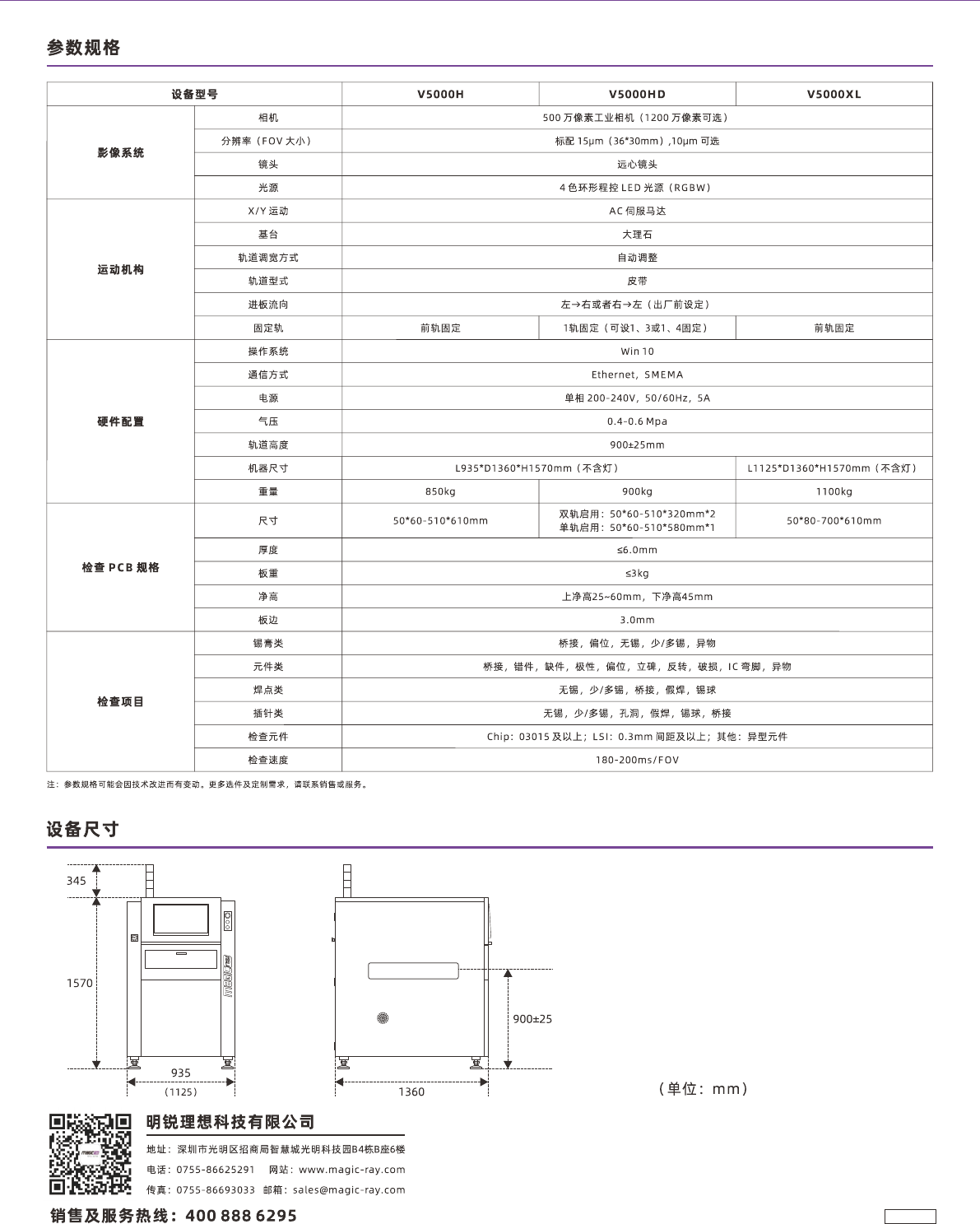

V5000系列 自动光学检查机
■ 镭射文字检测
对于镭射文字或条码，仅利用 R/G/B 三色光会存在无法读
取的问题，明锐采用独特设计的光源，能很好的对镭射文字
进行检测。
■ 检测参数与 IPC 标准直接对接
检测标准能与 IPC 对接，检测结果有依据。
偏移：IPC-A-610-G Class 3 元件焊端偏出焊盘部分超过焊
端宽的 25% 时不可接受。
定位焊盘
定位元件
计算偏移量
100%
?%
■ 任意位置多件/锡珠检测
该功能可随时开启。
■ 更多优势
智能化编程（一键校正、替代料、子母程序… …）；完全离线编程及实时调试；具备 DIP 件焊点专用算法；远程技术支持… …
▲ 独特设计的光源
▲ 普通光源
■ 无人化智能工厂方案
与上、下游设备（SPI、炉前AOI、缓存机、收板机）进行数据互通。
核心技术及优势
V5000系列 自动光学检查机
印刷机
回流炉
炉后AOI
贴片机
收板机
远程复判
SPI
炉前AOI
缓存机
V5000系列 自动光学检查机
