VEGO Series – A New Generation of Handling Modules
HMS01_VEGO_Hybrid_170206_DS_CC_D
Beschreibung

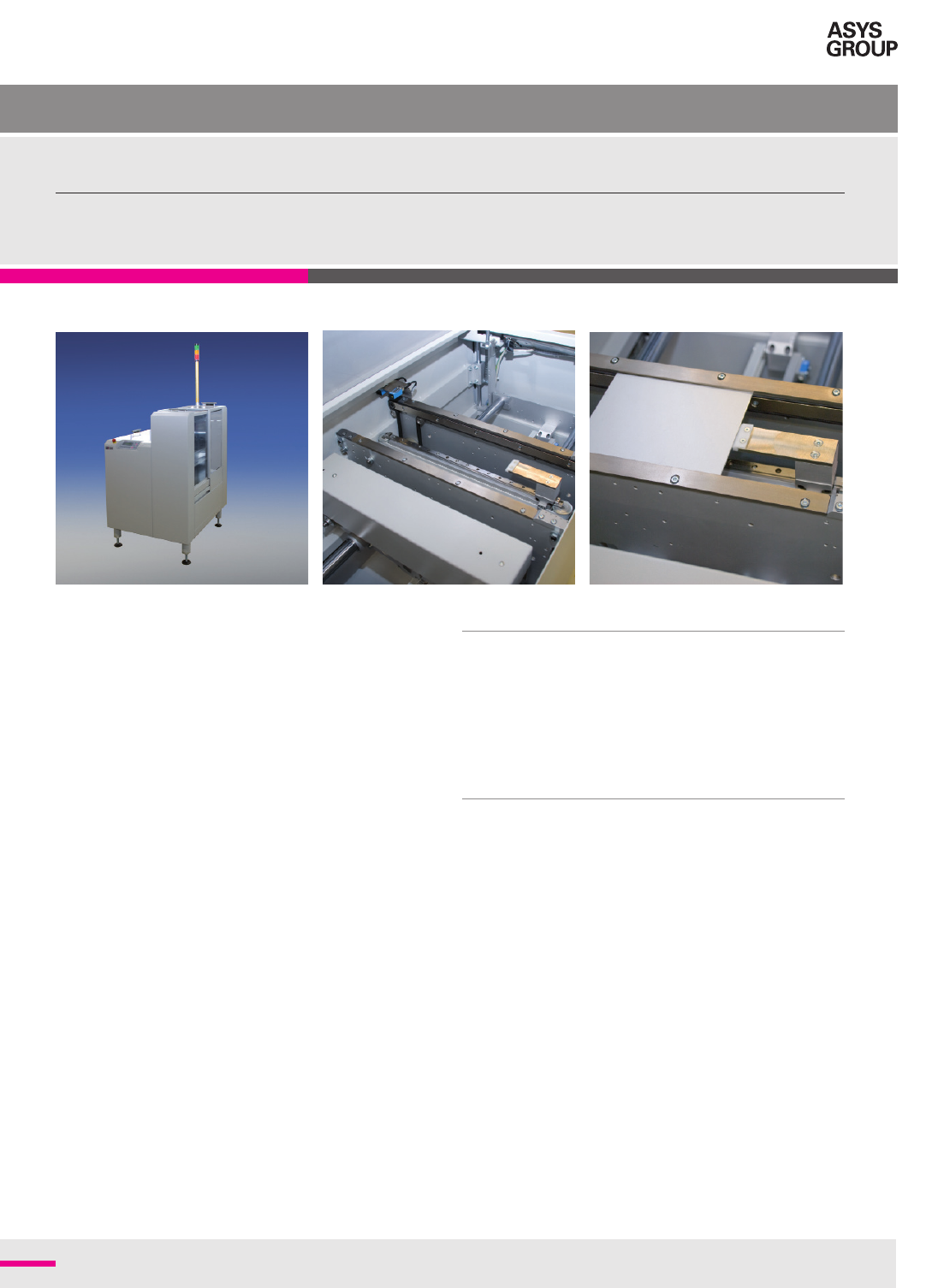

Die Anlage besteht aus einem Hubtisch für wahlweise 2 oder
4 Magazine und einem seitlich verfahrbaren Transportband mit
Einschiebermechanik.
Die Keramiksubstrate (Hybride) werden mit einem Transport-
band von der Vorgängerstation übernommen und durch eine
Shuttlemechanik seitwärts zur Magazinposition gefahren. Mit
dem Transportband und dem Einschieber werden die Substrate
ins Magazin geschoben.
Eigenschaften
_ Automatische Umschaltung auf das nächste Magazin
_ Übergabebandstrecke mit integrierter Shuttlemechanik
_ Flexible Aufstellung der Anlage durch programmierbare
Übergabeposition
_ Magazinzugriff über die Stirnseite der Anlage
_ Hubtisch mit Sicherheits- Abschaltautomatik
_ Elektrischer Einschieber mit einstellbarer Kraftbegrenzung
_ ESD- Abdeckhaube mit Sicherheitsschalter
_ Sicherheits- Eingreifschutz an Übergabestelle zum
Magazin und zur voranstehenden Anlage
_ LED- Signalleuchte + Hupe
_ LC- Display mit Bedienerführung und Fehlermeldungen in
Klartextanzeige
_ Bandmechanik in Hybridausführung mit speziellen Trans-
portriemen und Einlaufführungen
Optionen
_ Magazinspezische Spannvorrichtung oben und unten mit
vertikaler Ausrichtung (immer erforderlich)
_ Transporthöhe 950mm +/-50mm
_ Mehrfachspur- Betrieb
_ Elektrische Breitenverstellung
_ Automatische Breitenverstellung
_ Unterschiedliche Formatgrößen der beiden/vier Magazine
_ Vakuum- Auszieher mit Hubfunktion
VEGO HMS 01
Hybrid- Magazinbelader mit Aufnahmeplattform für 2-4 Magazine VEGO Hybrid
www.asys-group.com
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen
und Leistungsmerkmale, die im konkreten Anwendungsfall
nicht immer in dargestellter Form zutreffen bzw. die sich durch
Weiterentwicklung der Produkte ändern können. Verbindlich sind
lediglich die im Vertrag vereinbarten Leistungsbeschreibungen.
Printed in Germany
ASYS Automatisierungs-
systeme GmbH
Benzstraße 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
ASYS Group Americas Inc.
140 Satellite Boulevard NE
Suite B1, Suwanee
GA 30024 USA
Tel (+1) 770 246 9706
Fax (+1) 770 246 9866
info@asys-group.com
ASYS Group Asia Pte. Ltd.
30 Shaw Road #01-02/03
Singapore 367957
Tel (+65) 6280 8887
Fax (+65) 6858 5005
sales@asysgroup-asia.com
ASYS Group China Co., Ltd.
Room 1707, Tower 1
Kerry Everbright City
218 Tian Mu Xi Road
Shanghai 200070, P.R. China
Tel (+1) 770 246 9706
Fax (+1) 770 246 9866
info@asys-group.com

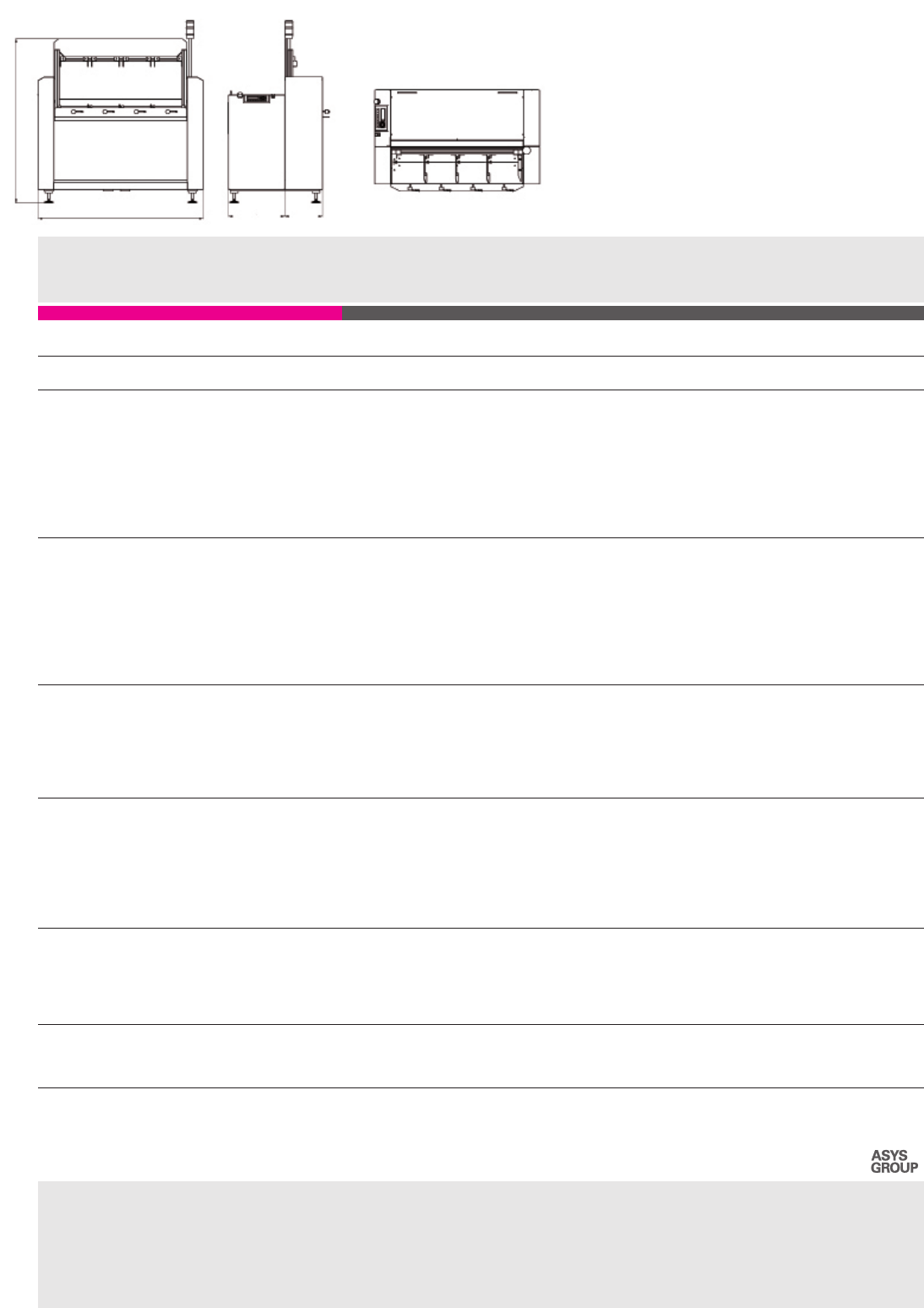

VEGO HMS 01
Typ 1 Typ 2 Typ 3 Typ 4
Maschinenkonfiguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
850 mm ± 50 mm
150 mm
Siemens, SMEMA, SMPI,
Panasonic, Fuji, Sanyo
Links nach rechts
Vorne
Vorne
850 mm ± 50 mm
150 mm
Siemens, SMEMA, SMPI,
Panasonic, Fuji, Sanyo
Links nach rechts
Vorne
Vorne
850 mm ± 50 mm
260 mm
Siemens, SMEMA, SMPI,
Panasonic, Fuji, Sanyo
Links nach rechts
Vorne
Vorne
850 mm ± 50 mm
260 mm
Siemens, SMEMA, SMPI,
Panasonic, Fuji, Sanyo
Links nach rechts
Vorne
Vorne
Magazingröße
Magazin-Länge
Magazin-Breite
Magazin-Höhe
Slot-Abstand
Magazin-Plätze
Magazin-Gewicht
Magazin Anzahl
190 mm
150 mm
568 mm
2 - 20 mm
1 - 50 Slots
60 kg
2
190 mm
150 mm
568 mm
2- 20 mm
1- 50 Slots
60 kg
4
340 mm
315 mm
568 mm
2- 20 mm
1- 50 Slots
60 kg
2
340 mm
315 mm
568 mm
2- 20 mm
1- 50 Slots
60 kg
4
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
1)
Bauteilfreiheit
LP-Gewicht
50 bis 170 mm
50 bis 150 mm
0.1 bis 3 mm
± 15 mm
bis 3 kg
50 bis 170 mm
50 bis 150 mm
0.1 bis 3 mm
± 15 mm
bis 3 kg
50 bis 340 mm
50 bis 260 mm
0.1 bis 3 mm
± 15 mm
bis 3 kg
50 bis 340 mm
50 bis 260 mm
0.1 bis 3 mm
± 15 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
230 V / 115 V,
50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar
< 10 Nl/min
230 V / 115 V,
50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar
< 10 Nl/min
230 V / 115 V,
50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
-
-
230 V / 115 V,
50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
-
-
Maschinenbeschreibung
Länge x Breite x Höhe
1)
Nettogewicht
Farbe
Geräuschpegel
550 x 750 x 1120 mm
200 kg
Basic Light
< 75 dB
550 x 1150 x 1120 mm
240 kg
Basic Light
< 75 dB
840 x 1060 x 1120 mm
270 kg
Basic Light
< 75 dB
840 x 1470 x 1120 mm
350 kg
Basic Light
< 75 dB
Upgrades
Linienvernetzung via IC Net
1) andere Dimensionen auf Nachfrage
Höhe
Breite Länge
