NPM 頭類型說明
Direct Tray
・交換台車
零件辨識
2D/3D
後側面
・2Head（固定）
前側面
・12 Head
・8 Head
・2 Head
Tray-20站
17本
吸嘴交換器（標準）
吸嘴交換器（標準）
支撐座
各部的名稱

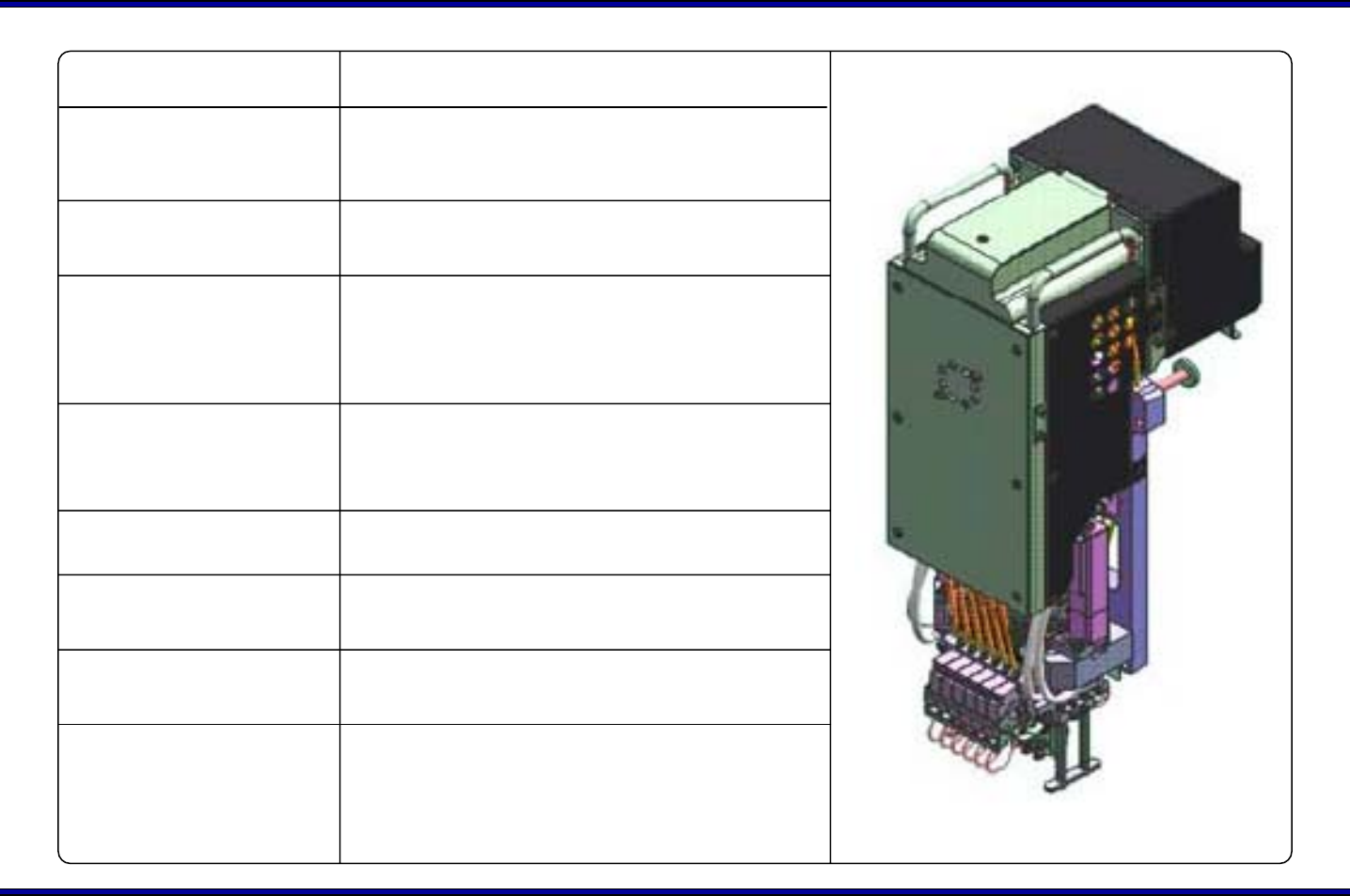

NPM 頭類型說明
項目
12 頭類型
對應零件尺寸
吸嘴號碼 3位
吸嘴變換器 標準
沒有生產中吸嘴交換。
有吸嘴裝狀態檢查
吸嘴檢查 被頭安裝的噴吸嘴的大小
由照相機有測定
Z 軸馬達 12根(各頭-有)
Θ軸 用2馬達傳達皮帶
負荷控制 吸嘴上下動(Z) 數據內部調整可
12 吸嘴頭樣式
X Y : 0 4 0 2 - 12 m m
厚︰ -6.5 m m
特徵
採用流量感應
