1. 规 格
1.1 SIGMA-G5S 贴片机规格
项 目 内 容
1.型号名称 SIGMA-G5S
2.概要 本装置采用装置正面或背面的两面操作方式，线路板的搬送为单程搬送。
3.生产量 高速安装头 多功能安装头
75,000CPH/ 模数
注 :不包括在最适宜条件下的线路板
移载时间。
片状元件 :18,000CPH/2 个安装头
注 :不包括在最适宜条件下的线路板
移载时间。
4.贴装精度 高速安装头 多功能安装头
0603/0402:30µm(3
σ)
25µm(3σ)<70,000CPH>
注 :最适宜条件时
IC:15µm(3σ)
注 :最适宜条件时
5.线路板移载时间 约 2 秒 ( 最适宜条件时，线路板长度须为 280mm 以下 )
6.线路板流动方向
和搬送基准
线路板流动方向: 从左到右 / 从右到左 ( 出厂时选择 )
搬送基准: 后左 / 后右 / 前左 / 前右 ( 出厂时选择 )
7.适用线路板 大 小:50×50～610×510mm( 四角为 R1 ～ R1.5mm)
厚 度:0.3～5.0mm
弯曲度:满足以下两个条件。
• 50mm 长的弯曲度在 0.2mm 以下
例 :线路板大小为 200mm 时，弯曲度为 0.8mm 以下。
• Max.1.0mm
例:线路板大小超过 250mm 时，弯曲度为 1.0mm 以下。
F1D2
质 量:Max.2.5kg( 线路板完成时 )
但是，X 尺寸 280mm 以下为 Max.1.5kg( 线路板完成时 )
材 质:玻璃环氧
陶瓷 ( 选购件 )
注:(a)关于浅色玻璃环氧，请咨询本公司的营业部门或销售代理店。
(b)根据线路板的材质、形状、弯曲度、质量、表面状态 ( 光泽 ) 等，能
否正常进行线路板搬送或元件贴装，需进行测试确认。
(c)不使用线路板搬送治具 ( 传导管 ) 时，请订购支撑底座单元。( 选购
件)
T1D1-1

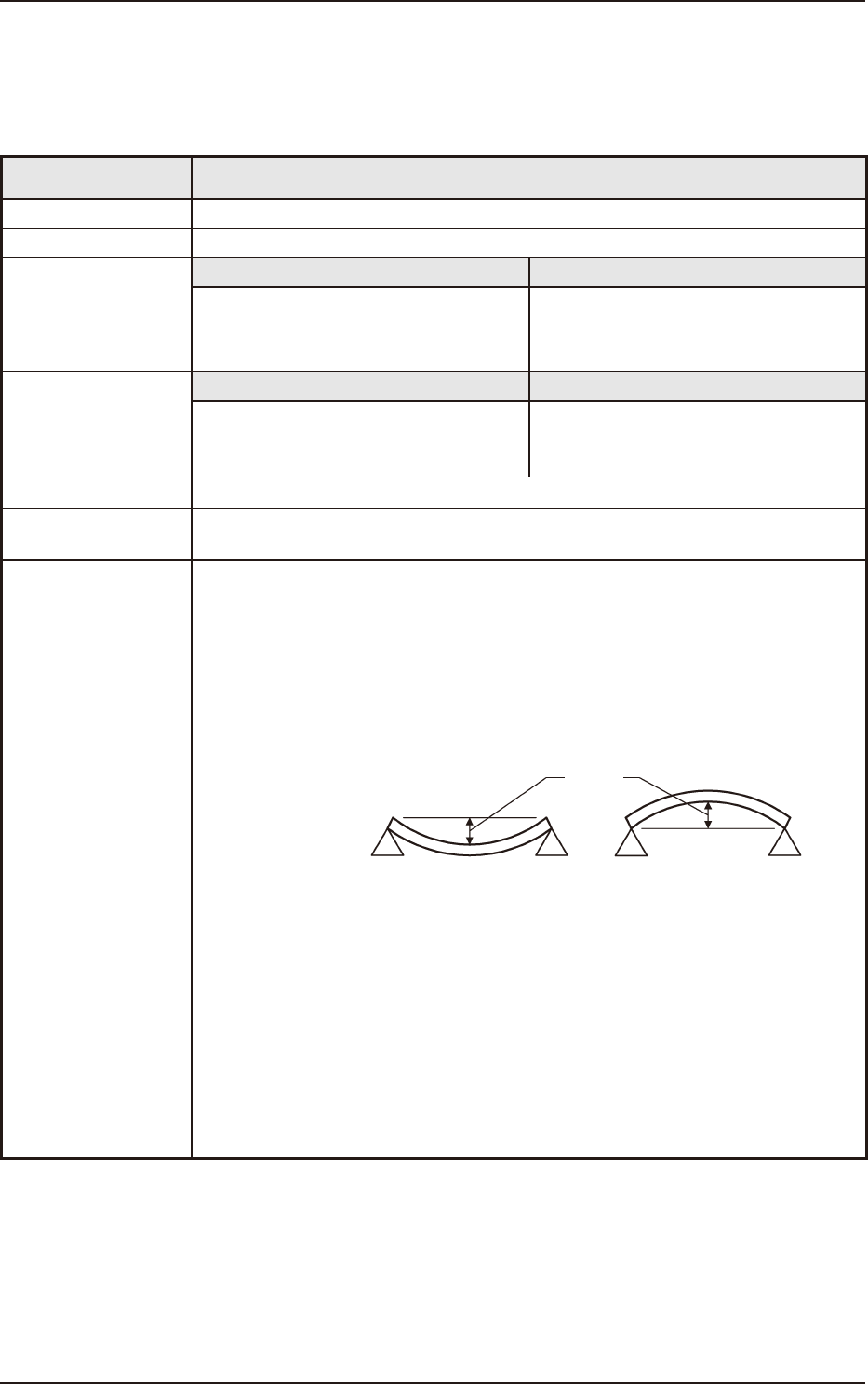

1. 规 格
弯曲度
1OM-1752
4-21304-001
项 目 内 容
8.线路板的缺口
以及孔的限制
30.5
15
9
255
线路板流动方向
右 → 左
15
30.5
9
255
15
线路板流动方向
左 → 右
15
线路板制动器
单位 :mm
F1D3
注 : 斜线部为不能有缺口范围。
斜线部若有缺口及孔时，请进行线路板定位教示模式，确认线路板是否能
够正常被定位。
9. 线路板位置
补正方法
线路板识别
• 通过用线路板识别照相机识别线路板识别标记，补正线路板全体的位置偏离
量和线路板印刷图形的伸长量。
• 线路板全体补正在线路板上 ( 分区 1 ～ 5) 设定 2 处或 3 处线路板识别标记 ( 多
倒角线路板时，每个线路板设定 2 处 )。
• 元件贴装点补正在线路板上设定 1 ～ 2 处线路板识别标记。
此时，建议设定点对称的线路板识别标记 2 处的重心位置成为元件贴装点中
心。
(装置前侧)
可设定线路板识别标记的范围
50.0 ～ 610.0
50.0 ～ 510.0
孔等
单位:mm
F1D4
T1D1-2
1.1 SIGMA-G5S 贴片机规格
1OM-1752
4-31304-001
项 目 内 容
线路板全体补正用示例
为了提高识别精度，在 2 点识别时，请将线路板识别标记配置到对角位置。
另外，在 3 点识别时，请将 2 点配置在对角位置，余下的 1 点配置在边角附近。
线路板识别标记 线路板识别标记
线路板 线路板
F1D5
元件贴装点补正用示例 1(1 点识别 )
请在元件贴装点中心或周围附近的任意 1 点上配置线路板识别标记。
建议位置:元件贴装点中心
线路板识别标记
F1D6
元件贴装点补正用示例 2(2 点识别 )
请在元件贴装点中心附近的任意 2 点配置线路板识别标记。
建议位置: 点对称
建议选择对于元件贴装点中心成为点对称的 2 点。
(A-A’/B-B’)
• 根据本线路板识别标记 (2 点 ) 补正元件贴装位置和角度。
并且，2 点识别在局部的印刷图形的偏离和歪斜中有效。
线路板识别标记
F1D7
T1D1-3
1.1 SIGMA-G5S 贴片机规格
