9
（9）仪器再连续使用时建议每天标定一次。
5、测量
（1）测量前，用户应该了解所需测量物质（样品）的性质、属性以及常规测试的方法；了解
仪器的基本操作、应用；了解常规电极的使用、保养。用户需先准备样品或需要重新标定电极
的标液等；
（2）测量样品前选择合适的测量模式；
①平衡读数方式：数据稳定后，仪器将自动锁定测量结果（显示锁定标志，测量结果不再变化）；
用户按“测量”键可以开始下一次测量（左）；
②连续测量模式：连续监控溶液的 PH 值、mV 值，则应该使用连续测量方式，实时测量溶液的
PH 值。数据稳定图标显示后自动继续测量数据（右）。
（3）通过手动温度补偿功能输入待测溶液温度，带自动温补型功能可跳过此步骤；
（4）清洗电极后，将电极放入待测样品，按 MV/PH 键可切换 MV 和 PH 测量界面，待读数稳定
后，即可读取测量值，按储存键即可保存读数；
（5）若需要精准测量，建议用户在同一温度下进行标定和测量。
6、设置
（1）4 寸参数设置：测试界面下，短按设置按钮，进入参数设置功能，通过上下键，对不同
功能参数进行设置。功能说明如下：
①功能 1：温度单位℃/℉设置和手动温补温度输入。短按确认键进入设置界面，短按设置键
进行温度单位切换，通过上下键输入温度，再次按确认键保存设置参数，进入测试界面；
②功能 2：背光功能开关，短按确认键进入设置界面，通过上下键关闭/开启背光功能，再次
按确认键保存并返回测试界面。注：短按电源键，也可关闭/开启背光功能；
③功能 3：蜂鸣功能开启/关闭设置。短按确认键进入设置界面，通过上下键关闭/开启蜂鸣功
能；
④功能 4：恢复出厂设置，短按确认键进入设置界面，再次按确认键恢复出厂设置；
⑤功能 5：标定溶液标准设置（包含 NIST、USA、EURO 三种规格，默认为 NIST），短按确认键
进入设置界面，通过上下键选择选项，再次按确认键保存并退回测试界面；
⑥功能 6：表示查看当前软件版本号。
10
（2）6 寸参数设置：测试界面下，短按设置按钮，进入参数设置功能，通过上下键，对不同
功能参数进行设置。功能说明如下：
①功能 1：测量模式切换，短按确认键进入设置界面，短按上下键进行测量模式选择，CR 为连
续测量模式，SR 为平衡测量模式，再次按确认键保存设置并退出；
②功能 2：温度单位℃/℉设置和手动温补温度输入。短按确认键，进入设置界面，短按设置
键进行温度单位切换，通过上下键输入温度，再次按确认键保存设置参数，进入测试界面；
③功能 3：数据查询功能，短按确认键进入数据查询界面，通过上下键查询数据，短按删除键，
删除当前界面数据，再次短按确认键确认删除数据，按取消键返回测试界面；
④功能 4：自动关机设置，短按确认键进入设置界面，通过上下键选择自动关机时间，再次按
确认键保存设置并退出；
⑤功能 5：恢复出厂设置。短按确认键进入设置界面，再次按确认键恢复出厂设置；
⑥功能 6：背光功能开关，短按确认键进入设置界面，通过上下键关闭/开启背光功能，再次
按确认键保存并返回测试界面。注短按电源键，也可关闭/开启背光功能；
⑦功能 7：蜂鸣功能开启/关闭设置。短按确认键进入设置界面，通过上下键关闭/开启蜂鸣功
能；
⑧功能 8：标定溶液标准设置（包含 NIST、USA、EURO 三种规格，默认为 NIST），短按确认键
进入设置界面，通过上下键选择选项，再次按确认键保存并退回测试界面；
⑨功能 9：表示查看当前软件版本号；
⑩功能 10：设置 mV 值分辨率（仅限 LC-PHS-4S 型号）。
7、数据存储
将测试的数据手动进行保存，测量模式下，测量数据达到稳定状态后，短按“存储键”保
存当前数据，当保存数据达到最大数量后，将无法继续保存，需要手动删除已存储数据才能继
续保存。
8、打印
LC-PHS-4S 型号支持打印功能，仪器可以直连串口热敏打印机进行打印（需支持 RS232 接
口，58mm 宽热敏纸）。
将 USB-RS232 转接线 USB 端插入仪器 USB 孔内，另一端插入打印机 RS232 接口，分别将仪
器与打印机通电后开机，在仪器测量界面下，当测量数值稳定时，如需打印当前数据，长按“取
消键”即可实时打印当前数据；在仪器查询储存数据界面下，如需打印当前所查询的数据，长
按“设置键”即可打印当前查询的储存数据。
9、数据导出
LC-PHS-4S 型号支持 PC 端数据共享功能，仪器可以将内部储存的数据导入 PC 端，注：PC
端需要提前下载并安装指定软件。
将 USB-RS232 转接线 USB 端插入仪器 USB 孔内，将 USB-RS232 串口线 USB 端插入 PC 端 USB
孔内，随后将 RS232 公头与母头对接插好，将仪器通电开机，将 PC 端提前安装好的软件打开
（如下图），通过下拉菜单选择好对应的串口，点击软件左上角图标打开串口，点击查询所有
存储数据，软件界面会列出仪器所有储存的数据，点击导出数据可以将所有数据导出至 PC 端
11
（其他具体操作详见软件操作说明）。

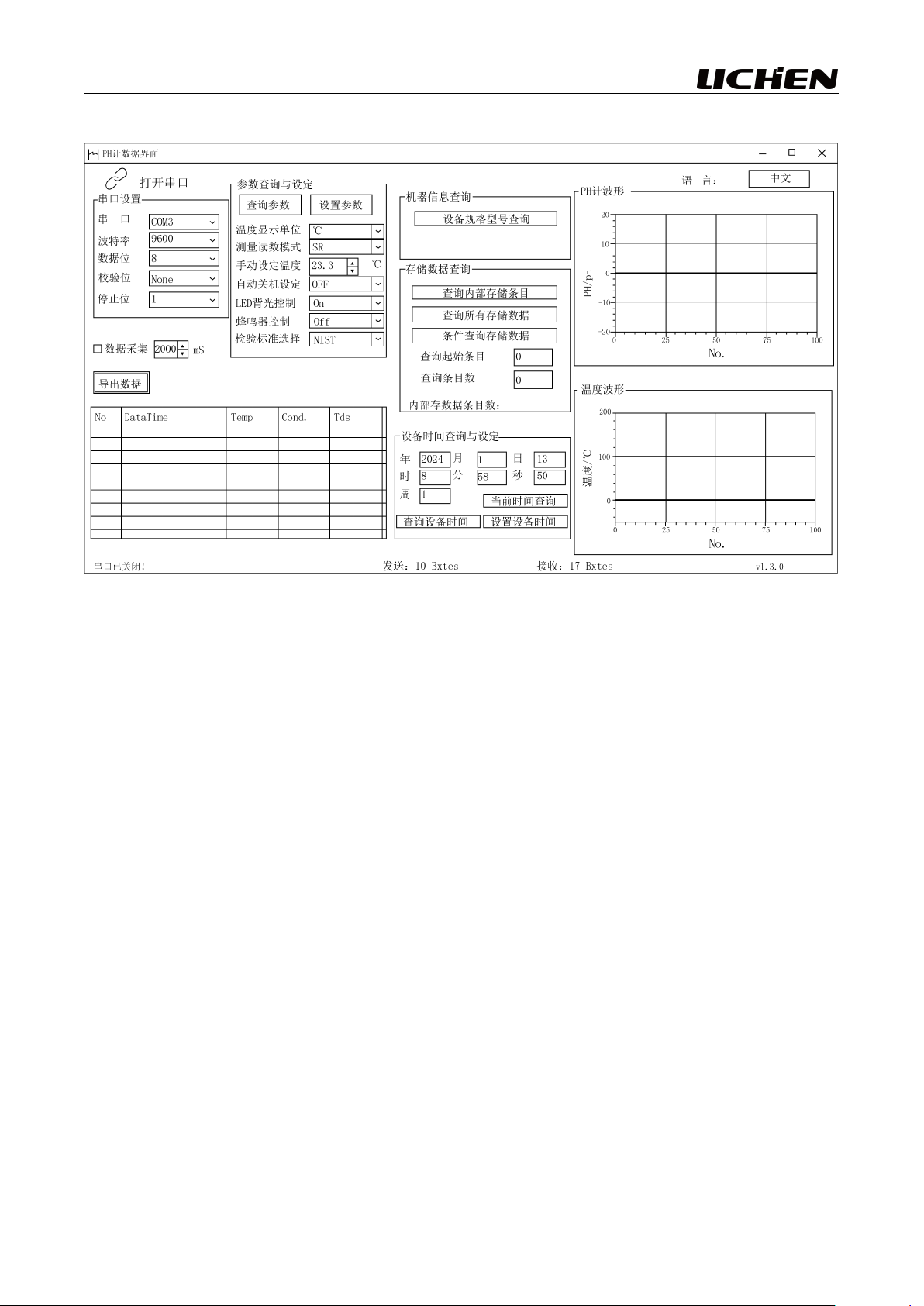

PC 端软件操作界面
七、维护保养
1、仪器的维护
（1）仪器随机附件金属 Q9 短路插头，当仪器 Q9 接口未接入电极时，请将 Q9 短路插头插入，
以防仪器损坏；
（2）短路插头请放置在干燥、洁净的环境中，防止短路插头被腐蚀影响短路效果；如果仪器
长期不用，请注意断开电源；
（3）仪器的电极插座须保持清洁、干燥，切忌与酸、碱、盐溶液接触；
（4）本仪器外壳材料对某些有机溶剂（如甲苯、二甲苯和甲乙酮（MEK））比较敏感。如果液
体进入外壳，可能会损坏仪表。若需清洁仪器外壳，请用沾有水及温和清洁剂的毛巾轻轻擦拭
即可；
（5）仪器使用过程中，尽量请将防尘罩盖上，起到防尘防水作用。
2、电极的维护
（1）取下电极保护瓶后，应避免电极的敏感玻璃泡与硬物接触，任何破损或擦毛都会使电极
失效；
（2）测量结束后应及时将电极保护瓶套上，保护瓶内应放少量外参比补充液，保持电极球泡
的湿润，切忌将电极长期浸泡在蒸馏水中；
（3）电极的 Q9 短路插头应保持清洁干燥，防止被锈蚀短路，否则将导致测量失准或失效；
（4）电极应避免长期浸在蛋白质溶液和酸性氟化物溶液中，应避免与有机硅油接触；
（5）因电极材质不同，请客户根据实际使用情况选择合适的电极，避免电极损坏；
