シンプルさと信頼性を高めた、卓上サイズの液剤塗布コントロール
Ultimus I-II高精度ディスペンサー
医療機器、電子部品などの精度が重視される液剤塗布
プロセスにおいて、優れた工程管理を実現するディス
ペンサーです。全てのパラメーターを同時にデジタル
表示可能なディスプレーと0.0001秒刻みの吐出時間
設定を特長としています。
Ultimus I ディスペンサーは、0 ～ 100 psi (0 ～ 0.7 MPa)
のプレッシャーレギュレーターを備え、あらゆる液剤に
対応します。 Ultimus II ディスペンサーは、0 ～ 15 psi
(0 ～ 0.1 MPa) のプレッシャーレギュレーターを備え、あ
らゆる液剤に対応します。
両ユニットとも流量が一定のエアーレギュレーターを備
え、圧力の設定をより直感的に調整できます。 エアー圧力
を非常に正確に調整できる Ultimus I-II は、信頼性と使
いやすさを兼 ね 備えています。
特長
• 全デジタル、多機能ディスプレー
• プログラムメモリーセル16
• 0.0001秒刻みでの吐出時間設定
• 間設定によるオペレーターロックアウト
• 多言語対応ディスプレー
• ユニバーサル電源
利点
•すべての塗布パラメーターを同時に表示してプロセスコ
ントロールを適正化
•最大 16 個の塗布プログラムを保存でき、作業に合わせ
て用途タイプを簡単に変更可能
•0.0001 秒刻みで時間が調整でき、精度が向上プロセ
スの一貫性の維持に役立つオペレーターロックアウト
•プロセスの一貫性の維持に役立つオペレーターロック
アウト
•ユニバーサル電源と多言語表示オプションにより、グロ
ーバルな用途とサポートに対 応
詳細はこち
らから
部品番号 説明
7017041
Ultimus I ディスペンサー、0-0.69MPa(0-100psi)
7012584
Ultimus I ディスペンサー、0-0.69MPa(0-100psi) NIST基
準でトレース可能な仕様。その他は標準仕様と同じ。
7002003
Ultimus II ディスペンサー、0-0.10MPa(0-15psi)
7012586
Ultimus II ディスペンサー、0-0.10MPa(0-15psi) NIST基
準でトレース可能な仕様。その他は標準仕様と同じ。

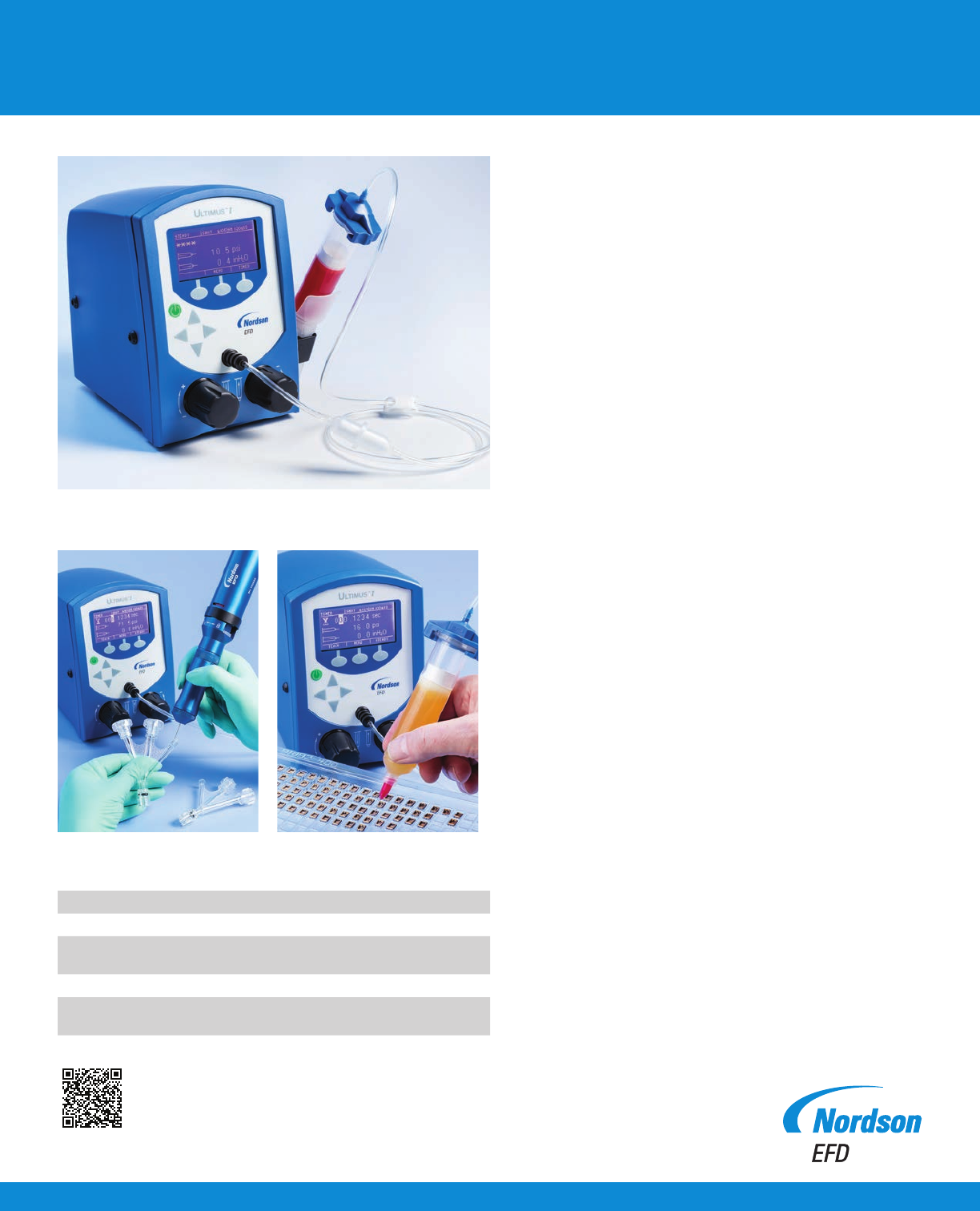

ツールを使用した、 医療用部品への接
着剤の塗布。
電子部品への液剤の塗布。
ディスペンサーは、医療機器、電子機器、その他の重要な塗布工程で 。
仕様
項目 仕様
外形寸法 14.3
W x 18.1H x 17.3D cm
重量 2.3 kg
電源アダプター 入力 : DC100–240V ±10% 0.6A 50/60Hz
出力 : DC24V 1.04A（最大）
サイクル終了時のフィードバッ
ク回路
DC5-24V 最大100mA
起動回路 フットペダル・手元スイッチ・DC5-24V信号
サイクルレート 600回/分
時間 範囲：0.0001～999.9999秒プログラム可能
精度：選択された時間設定の±0.05%以内
繰り返し精度：どの時間設定においても16μ秒以内
圧力表示精度 Ultimus I : ±2.0psi、0-0.69MPa(0-100psi)
Ultimus II : ±0.3psi、0-0.10MPa(0-15psi)
バキューム圧表示精度 0 ～18 in H2O（水柱インチ）の範囲で
±2.0 H2O（水柱インチ）
使用環境条件 温度 : 5～45℃
湿度：30℃で相対湿度85%、結露なきこと
標高 : 海抜2000m 以下
認証 CE、RoHS、WEEE、China RoHS 準拠
CEおよびCSA基準達成もしくは上回る
プロセス評価の依頼
お客様固有のニーズに合った構成の高精度ディスペンシングシステムをお選び
いただけるよう、評価サービスを提供しています
• 経験豊富な液剤ディスペンシングのエキスパートが塗布プロセスを評価
• 購入前の評価と承認用にサンプルを作製
注記：仕様と技術詳細は事前の予告無く変更されることがあります。
構成部品の注文をお忘れなく
EFD Optimum
®
の構成部品をお使いのデ
ィスペンサーと組み合わせて一体型統合シ
ス テ ム と し て 使 用 す る こ と で 、可 能 な 限 り 正
確で再現性の高い塗布量を実現できます。
•アダプター
•シリンジ
•SmoothFlow
™
ピストン
•ディスペンスノズ ル
•エンドキャップと 先 端 キ ャップ
i
n
t
h
e
U
.
S
.
A
.
Nordson EFDは、世界40ヶ国に販売・サ
ービス拠点を持っています。詳細は、
www.nordsonefd.com/jpをご覧ください 。
ノードソン株式会社　EFDビジネスグループ
〒140-0012
東京都品川区勝島1-5-21 東神ビル8F
+81-03-5762-2760; japan@nordsonefd.com
Global
East Providence, RI USA
+1-401-431-7000; info@nordsonefd.com
©2017 Nordson Corporation v061317
