2
倍
检查速度
旧款机 70.9 秒
VT-X750
34.8
秒
*
以 上
*
除掉基板搬出入时间
BGA 2
LGA 1
QFP 4
连接器 2
CHIP及其它 1,500
元件个数
检查速度
160
mm
气泡检查
浸润不良检查
BGA
的
3D
复原图
现场
(
客户产线
)
Cloud
通过手机
通信网络
远程连接
状态监视
机器履历
维修操作
远程维修
新问题对应
原因诊断
远程维修系统
远程监控设备运行，尽可能降低停线影响
信息通信用
开放网络
控制设备用
开放网络
+
生产性
安 心
检出力
安全性
240
mm
支援全球
30
个以上的销售区域
欧洲区
UK
Germany
France
Hungary
Spain
Romania
Italy
Portugal
Netherlands
Russia
南美区
Brazil
Argentina
北美中美
US
Canada
Mexico
Japan(HQ)
Korea
中华区
China
Taiwan, China
亚太区
Singapore
Thailand
Malaysia
Indonesia
India
Philippines
Vietnam
不依赖于专职人员的标准设定/自动判定
OK/NG
的判定除了根据以往的检查标准进行定量判定外
,
还可
以通过
AI
进行综合判定。
(
在一如既往的检查标准的设定画面上追加了
交叉部分那样的3D显示功能。这样设定就更容易理解了。)
检查工程调试工时的削减
AI
辅 助 程 序 的 自 动 制 作 。除 了 从
CAD
数 据 中 自 动 生 成 外 ，在 部 分
元件
AI
会根据检查结果自动调整元件库。
量产准备的模拟加速
AI
模拟每个元件的最佳节拍和照射量，自动设定
X
射线检查的
条件。
※模拟只对应一部分元件。
*
3.
中国发明专利，专利号：
ZL201010001422.2
已取得专利
*
3
AI
基于 『活人化』的方法
安心使用
安全性
用在线全检的效率实现
客户期待的品质。
VT-X750
在使用
3D-CT
方式确保检出的同时
,
本装置搭载了新设计的拍摄方式
*1
,
实现超高速摄像
,
并结合现有机种运用得很成熟的自动化
检查技术
,
实现业界所需的快速
*2
自动检查。
检查对象包括底部电极元件、
PoP
层叠元件
,
压插件和连接器等插入型元件等，同时也充实了
IC
引脚的反面爬锡、气泡检查等应用。
通过以上元素的结合，实现高速检查，并扩大了检查逻辑的对应范围，从而实现了在线
+
全数
+
全板的
X
射线检查。
*1 中国发明专利，专利号：ZL201710351695.1
*2 2017年弊社调查结果
生产性
在线全数全板检查
通过欧姆龙特有的
3D-CT
再构建算法，以高一致性的重复精度，再现高强度焊锡所需的锡
脚形状。
通过对焊锡形状等贴装状态的量化检查，实现符合行业规格的品质检查，消灭漏检，并且在
生产切换时实现迅速稳定的品质对应。
检出力
伴随基板的小型化，当设计变更需
要实现高密度贴装、层叠贴装等情
况时
,
使用
3D-CT
式
X-ray
实现生产
验证
,
使设计变更方案不再因生产
工艺得不到验证而受到制约。
设计变更不受制约焊锡结合强度的可视化
8
个
FOV
焊锡强度
可视化
对操作者的安全考虑
由于
X
光机的检查对象是无法进行外观检查的，所以设备无法使用时能够用来代替检查的手段非常有限；加上更换消耗部品时的使
用停止，都需要工厂具备防止万一情况的预防手段。
欧姆龙为实现
“
不停线
=
无时间浪费
”
，通过设备遥控操作等紧急支援，向全球的用户提供生产保障。
·高 速 摄 像 技 术
在保证检查画质的同时,通过高速摄像技术,减少照射。
·X 线 源 在 装 置 下 端
大部分贴装基板都会把重要元件设计在TOP面 。由 于 线 源
自 下 而 上 照 射 ，物 理 层 面 上 减 少 了 TOP面较密集的重要元
件的被照射量。
·标 配 降 低 照 射用 的 过 滤 器
设备标配可直接降低照射量的过滤器，特别对于内存/闪存等敏感
元件实现更好的保护。
·超 微 量 泄 漏 的 设 计
操作者一年内所受到的照射量控制在
0.18
ｍ
Sv
*
4
以内，相当于在自然环境中
被照射量的1/10。
*4.指编程操作员平均每日操作1小时的情况
0.5μSv/h×1h/日×365日＝0.183mSv
·搭 载 欧 姆龙自产 的 安 全 元 件
搭载了欧姆龙先进的安全控制元件，如安全光幕、
安全控制器等，并全面符合CE规格及半导体行业
SEMI S2/S8规格。
·
Made in Japan
的
X
射线盒
在专业工厂生产时、敝社安装时、以及在客户现场安装调试时,会对射线盒进行品质
检查。
无停线担忧
产品被照射量减少
+
实现高效ROI的
4
大革新。
7591925684
393
5271550557
900
789 168
680 439
[单位：mm]
PL
前轨固定位置
FL
522
2000
1645
1550
键盘行程
104
键盘高度
870
显示器行程
165
显示器中心位置
1349
202107
Cat. No. SCWB-CN5-042B
欧姆龙自动化(中国)有限公司
版权所有
上海印刷
深圳
地址：深圳市福田区深南中路6011号NEO大厦A座20层
电话：(0755) 8359 9028
传真：(0755) 8359 9628
网址：https://www.fa.omron.com.cn/aoi/
苏州
地址：苏州市工业园区星汉街5号新苏工业坊6号楼603室
电话：(021) 3602 1888
传真：(0512) 6762 1778
天津
地址：天津市和平区南京路189号津汇广场1号写字
楼2503室
电话：(022) 8319 2085
传真：(022) 8319 2087
上海欧姆龙展示厅：
上海市浦东新区金桥出口加工区金吉路789号
邮编：210206 电话：(021) 5050 9988-2200
台湾
地址：台中市中港路一段345号27楼之3
电话：00886(04) 2325 0834
传真：00886(04) 2325 0734
苹果/安卓客户端 微信服务号 微信资讯号
本资料所记载的实例为参考，具体使用时根据机种、装置的功能性和安全性需要进行确认。
本说明所登载的应用事例只作参考，在实际使用时请确认装置的功能以及安全性后再使用。使用于本目录登载内容以外的条件柏环境，以及关系到核动力控制、
铁路、航空、燃烧装置、娱乐设备、安全设备和其他对生命和财产有较大影响的情况时，特别是对安全性要求严格的情况时，建议在充分考虑规格和安全性的前
提下使用，并且请与本公司销售人员就具体产品规格及安全事项进行协商。
本产品如果涉及到外国汇率、外国贸易法规相关的出口许可，或为外国特殊指定对象货物，需要向董事局申请出口许可。
VT-X750
实现在线全数检查的
AXI

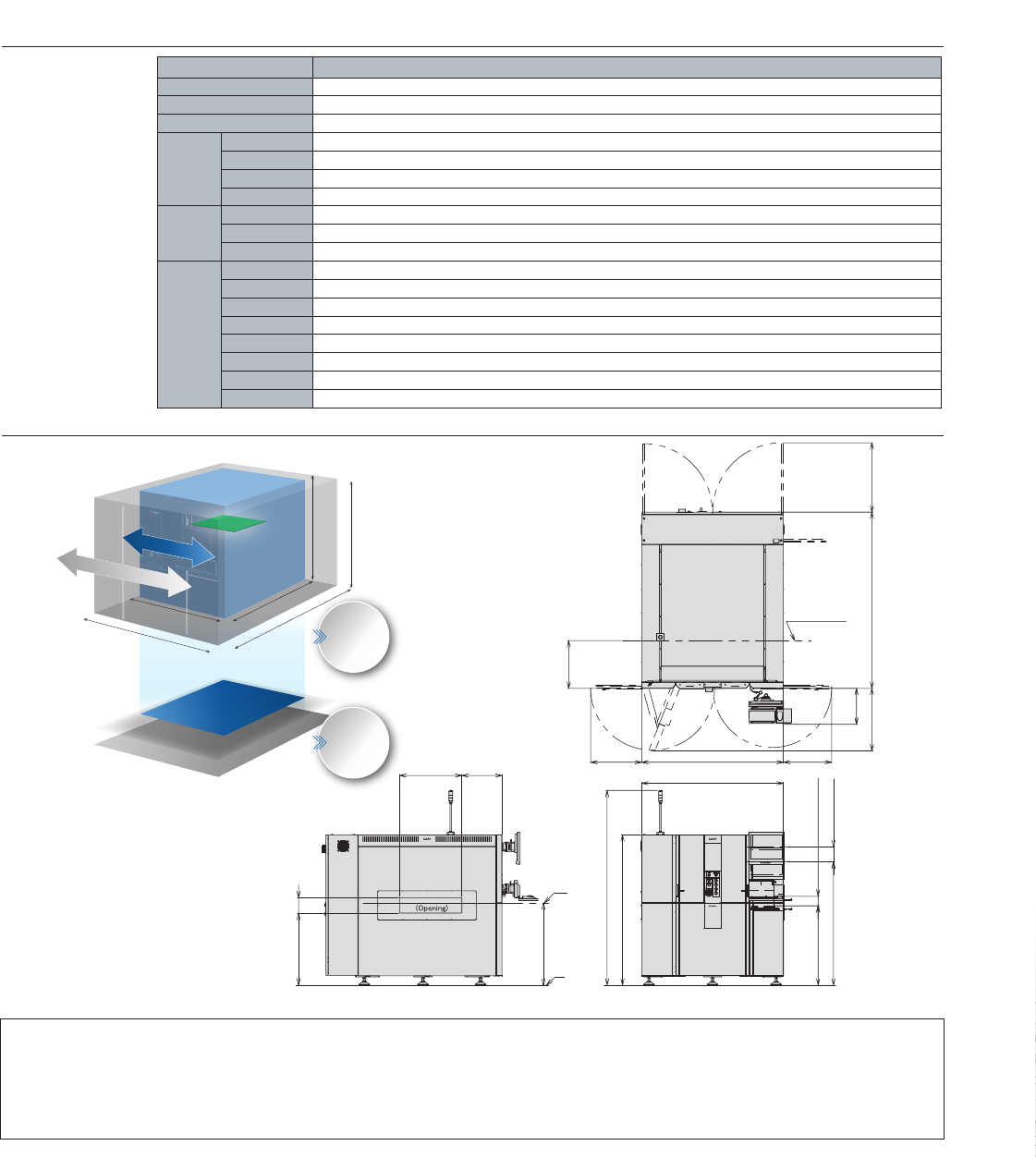

外形尺寸图
机型VT-X750
规格概要
■硬件构成/功能规格
项 目
内 容
机型
检查对象元件
检查项目
VT-X750
BGA/CSP，插入元件，SOP/QFP，三极管，R/C CHIP，底部电极元件，QFN，电源模组
开焊，无浸润，焊锡量，偏移，异物，桥接，引脚有无等(可根据检查对象进行选择)
使用多次投影进行3D断层拍摄
6,8,10,15,20,25,30μm/pixel(根据不同检查对象进行选择)
闭管(130kV)
FPD
50×50～610×515mm，厚度：0.4～5.0mm
4.0kg以下(元件实装状态下)
2.0mm以下
1,550(W)×1,925(Ｄ)×1,645(Ｈ)mm(除开突起部：信号灯及显示屏)
约2,970kg
900±15mm
单相，AC200～240V，50/60Hz
2.4kVA
低于0.5 μSv/h
0.4～0.6MPa
CE，SEMI，NFPA，FDA
摄像方式
摄像分辨率
X线源
影像接收器
基板尺寸
基板重量
板弯
外形尺寸
装置重量
电路板搬送高度
电源电压
额定功率
X射线泄露量
气压
对应规格
摄 像
部 位
规 格
对 象
电路板
装 置
规 格
旧款设备
VT-X750
旧款设备
VT-X750
2,180
mm
1,550
mm
1,925
mm
2,500
mm
1,720
mm
1,645
mm
45
%
安装面积
节省
5.45m²
2.99m²
旧款设备
VT-X750
630
mm
在线全长
节省
高速
CT
型
X
射线自动检查装置
机型
VT-X750
购买欧姆龙产品的客户须知
承诺事项
202107
注：规格如有变更，恕不另行通知。请以最新产品说明书为准。
欧姆龙自动化(中国)有限公司
http://www.fa.omron.com.cn 咨询热线：
400-820-4535
欧姆龙自动化(中国)有限公司 版权所有 2021Cat. No. SCWB-CN5-042B
IC321GC-zh
