创新 精致 卓越 与众不同 产品名称：程控耐压绝缘测试仪 型号：CS9922S 系列 ◆AC/DC/I R 耐压 绝缘 功能 。 ◆采用 DD S 数字信号合成 技术，产 生精确、稳定 、纯净、低失 真的正弦 波 ◆可调高压上升 、下降时间， 可适应不 同测试对象要 求 ◆具体两种电弧 侦测方式可选 择：电流 方式、等级方 式 ◆测试结果可同 步保存，支持 详细完整 的统计操作 ◆具有双频综合 测试，频率范 围 50 Hz、60 Hz …
创新 精致 卓越 与众不同

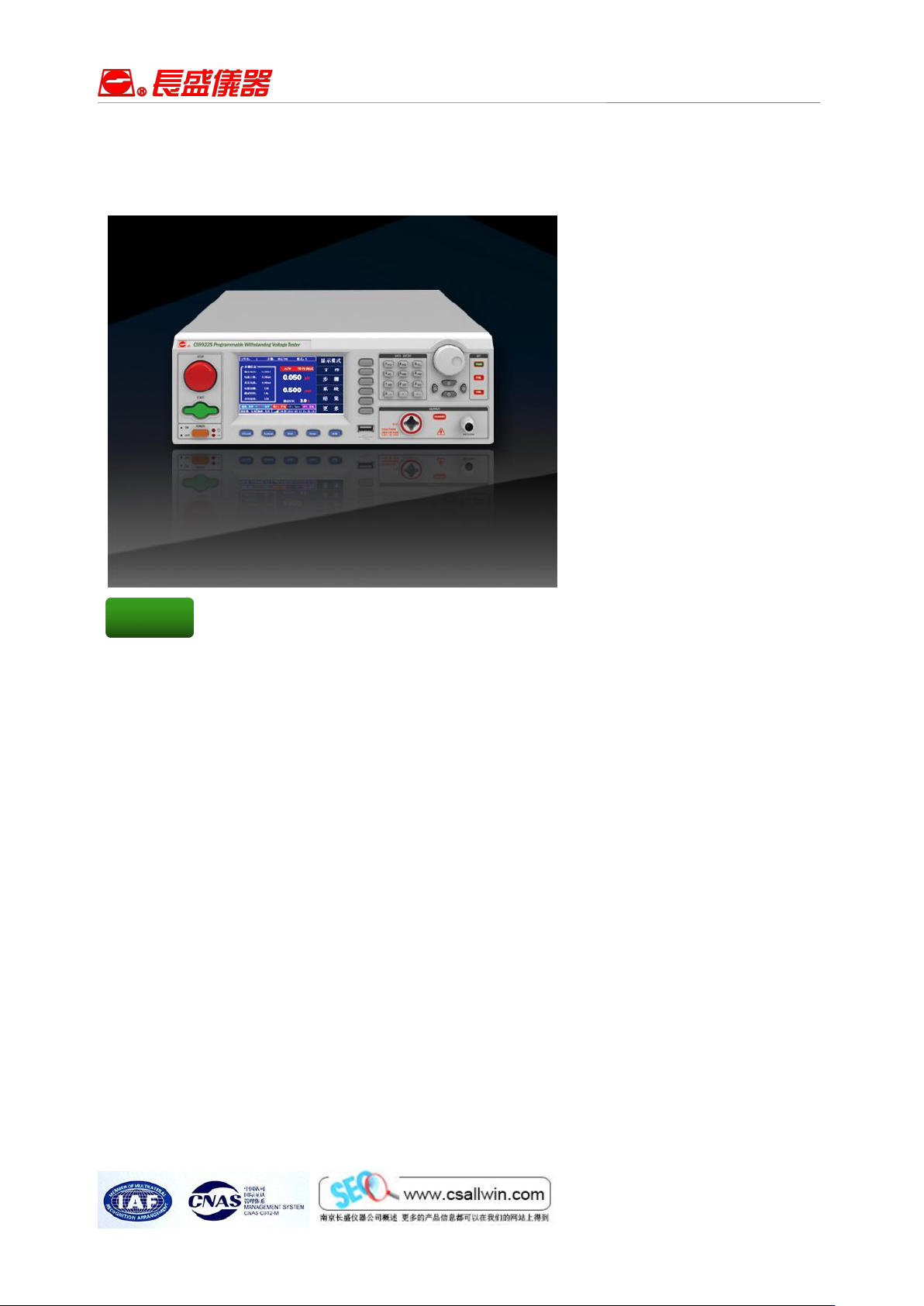

产品名称：程控耐压绝缘测试仪
型号：CS9922S 系列
◆AC/DC/IR 耐压绝缘功能。
◆采用 DDS 数字信号合成技术，产生精确、稳定、纯净、低失真的正弦波
◆可调高压上升、下降时间，可适应不同测试对象要求
◆具体两种电弧侦测方式可选择：电流方式、等级方式
◆测试结果可同步保存，支持详细完整的统计操作
◆具有双频综合测试，频率范围 50 Hz、60 Hz
◆人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
◆完备的操作帮助提示，可有效提高用户使用效率
◆支持字符型文件名的输入，文件名最大长度为 12 个字符
◆中英文双语操作界面，适应不同用户的需求
◆交流电流最小分辨率 0.1μA，直流电流最小分辨率 0.001μA
性能特点
创新 精致 卓越 与众不同
型号
CS9922S
CS9922BS
CS9922CS
CS9922DS
CS9922ES
CS9922FS
CS9922HS
测试模式
AC/DC/IR
AC/DC/IR
AC/IR
AC/DC/IR
AC/IR
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
最大输出功率
75VA
100VA
100VA
250VA
500VA
500VA
100VA
最大额定电流
15mA
20mA
20mA
50mA
100mA
100mA
20mA
下限电流范围
0～电流上限,0=不判断下限
电流档位
200uA、2mA、15mA（20mA)、50mA(100mA)（最大档位对应各型号电流上限）
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N 模式、G 模式
DCW
输出
电压
范围
0.050kV～6.000kV（CS9922CS、CS9922HS 无直流电压）
精度
±（2％读值+5V）
分辨率
1V
最大输出功率
30W
60W
120W
300W
300W
最大额定电流
5mA
10mA
20mA
50mA
50mA
电流档位
2uA、20uA、200uA、2mA、5mA(10mA/20mA)、50mA（最大档位对应各型号电流上限）
纹波系数
≤5%
放电时间
≤200ms
最大充电电流
5mA
10mA
20mA
50mA
50mA
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
延时时间
0.0s～999.9s 0=延时时间关
输出电压模式
N 模式、G 模式
IR
输出
电压
范围
0.050kV～1.000kV
精度
±（2％读值+5V）
分辨率
1V
技术参数
创新 精致 卓越 与众不同
最大上限设定值
9.999GΩ
9.999GΩ
9.999GΩ
9.999GΩ
9.999GΩ
50.00 GΩ
100.0 GΩ
最大下限设定值
9.999GΩ
9.999GΩ
9.999GΩ
9.999GΩ
9.999GΩ
50.00 GΩ
100.0 GΩ
最小下限设定值
1MΩ
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
间隔时间
0.0s～999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
电压表
范围
AC
0.050kV～5.000kV
DC
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
电流表
测量
范围
AC
0 ～ 100mA
DC
0 ～ 50mA
分辨
率
AC
200uA 档：0.1uA、2mA 档：1uA、15mA（20mA）档：10uA、50mA(100mA)档：100uA
DC
2uA 档：0.001uA、20uA 档：0.01uA、200uA 档：0.1uA、2mA 档：1uA,
5mA（15mA、20mA)档：10uA、50mA 档：100uA
测量精度
≥2mA 为±（2%+5 个字），<2mA 为±（3%+5 个字）
偏移功能
测试线及附件的的电流可以被减去
测试模式
GND 模式：RETURN 端接机壳
FLOAT 模式：RETURN 端不接机壳
电阻表
测量范围
1MΩ～100GΩ
分辨率
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,
100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ
精度
0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10%
0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10%
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
