- 12 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-96012 STICK RECE IVE ASSY W スティックレシーブアッシー Ｗ 1 2 E2601-719-0A0 STICK HOLDING BASE ASM. スティック受台組 (1) 3 E2607-719-000 STOPPER SHAFT ストッパー軸 (1) 4 SM-5041055 -SN …
- 11 -
6. ELECTRIC BANK STICK FEEDER (TYPE W) (3)
スティックフィーダ（電動バンク用）（Ｗ タイプ）（３）
14
18
19
20
37
38
39
47
46
45
51
60
61
63
64
55
56
57
58
48
49
54
62
65
66
28
21
17
25
22
23
23
59
68
69
69
73
70
72
74
75
76
77
77
78
78
79
79
80
85
81
82
84
76
71
83
1
A
A
B
B
67
2
3
4
13
12
11
5
10
9
8
7
6
14
36
35
30
29
33
31
32
34
16
15
24
27
52
50
26
44
53
17
40
42
41
43
42
12
13
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-96012 STICK RECEIVE ASSY W
スティックレシーブアッシー Ｗ
1
2 E2601-719-0A0 STICK HOLDING BASE ASM.
スティック受台組
(1)
3 E2607-719-000 STOPPER SHAFT
ストッパー軸
(1)
4 SM-5041055-SN SCREW M4X10
バインドねじ
(1)
5 E1602-719-000 STOPPER GUIDE
ストッパーガイド
(1)
6 SM-6052502-TN SCREW
六角穴ボルト
(1)
7 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(1)
8 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(1)
9 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ ５
(1)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(1)
11 E2603-719-000 FULCRUM SHAFT
スティック受台支点軸
(1)
12 RE-0900000-K0 E-RING 9
Ｅ 形止め輪 ９
(2)
13 E1608-719-000 FULCRUM SHAFT POLYSLIDER
支点軸ポリスライダー
(2)
14 SM-1051001-SR SCREW M5 L=10
皿ねじ Ｍ ５ Ｘ ０．６ Ｌ ＝１０
(2)
15 E2604-719-000 STICK HOLDING BASE LEVER SHAFT
スティック受台レバー軸
(1)
16 RE-0500000-K0 E-RING
Ｅ 形止め輪 ５
(2)
17 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(2)
18 E1605-719-000 ADJUSTING SHAFT
スティック上下調整軸
(1)
19 E1606-719-000 ADJUSTING DIAL
スティック上下調整ダイヤル
(1)
20 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(1)
21 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナツト Ｍ ５ Ｘ ０．８ １種
(1)
22 E1609-719-0A0 STICK HOLDER BASE LEVER ASM.
スティック受台レバー組
(1)
23 A3130-008-00A STOPPER LEVER SPRING
ストッパーレバースプリング
(2)
24 E2611-719-000 STOPPER LINK
素子ストッパーリンク
(1)
25 400-52091 LINK SCREW M
リンクスクリュー Ｍ
(2)
26 E2615-719-000 STICK GUIDE A
スティックガイド Ａ
(1)
27 E2616-719-000 STICK GUIDE B
スティックガイド Ｂ
(1)
28 E1617-719-000 STICK GUIDE COLLAR (LARGE)
スティックガイドカラー（大）
(1)
29 SM-1031001-SN SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(1)
30 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナツト Ｍ ３ Ｘ ０．５ ３種
(1)
31 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
32 WP-0330501-SB WASHER M3
平座金みがき丸 Ｍ ３
(1)
33 E1617-719-000 STICK GUIDE COLLAR (LARGE)
スティックガイドカラー（大）
(2)
34 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
35 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
36 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５ Ｘ １０ Ｘ ０．８
(2)
37 E1619-719-000 STICK WIDTH ADJUSTING SHAFT
スティック幅調整軸
(1)
38 E1620-719-000 STICK WIDTH ADJUSTING DIAL
スティック幅調整ダイヤル
(1)
39 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(2)
40 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナツト Ｍ ５ Ｘ ０．８ １種
(1)
41 RC-0370411-KP C-RING 4 (3.7)
Ｃ 形止め輪 ４ （３．７）
(1)
42 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
43 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナツト Ｍ ４ Ｘ ０．７ １種
(2)
44 E2623-719-000 STICK PRESSER BASE
スティック押え台
(1)
45 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(2)
46 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(2)
47 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
48 E1624-719-000 STICK PRESSER DIAL
スティック押えダイヤル
(1)
49 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナツト Ｍ ５ Ｘ ０．８ １種
(1)
50 E2625-719-000 STICK PRESSER
スティック押え
(1)
51 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
52 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(1)
53 E2626-719-000 STICK HOLDING
スティック受
(1)
54 E1629-719-000 STOPPER LEVER
素子ストッパー台
(1)
55 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
56 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
57 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
58 E1630-719-000 NOT EXIST PM
素子ストッパーレバー
(1)
59 400-52091 LINK SCREW M
リンクスクリュウ Ｍ
(1)
60 E6369-705-000 SHIM LINK 01
シム リンク０１
(1)
61 E1631-719-000 STOPPER PLATE
素子ストッパー板
(1)
62 E1632-719-000 STOPPER
素子ストッパー
(1)
63 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(1)
64 NM-6850001-SC NUT M2.5X0.45 TYPE1
六角 ナット Ｍ ２．５ Ｘ ０．４５ １種
(1)
65 E1633-719-000 STOPPER SPRING
素子ストッパースプリング
(1)
66 E1634-719-000 STOPPER LEVER SPRING
ストッパーレバースプリング
(1)
67 400-96013 COVER ASSY W
カバーアッシー Ｗ
1
68 400-95962 COVER BR
カバー ＢＲ
(1)
69 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
70 400-68195 BOTTOM GUIDE BLOCK
ボトムガイドブロック
(1)
71 400-68251 COVER STUD S
カバースタッド Ｓ
(1)
72 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
73 400-68223 COVER STUD M
カバースタッド Ｍ
(1)
74 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(1)
75 400-96014 COVER BL W
カバー ＢＬ ＿ Ｗ
(1)
76 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
(2)
77 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(3)
78 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
80 400-95964 PCB COVER
ＰＣＢ カバー
(1)
81 400-97288 SPONGE S
スポンジ Ｓ
(1)
82 400-97289 SPONGE B
スポンジ Ｂ
(1)
83 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
84 400-95966 SFN0EB PCB ASM
ＳＦＮ ０ ＥＢ 基板組
1
85 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
- 13 -

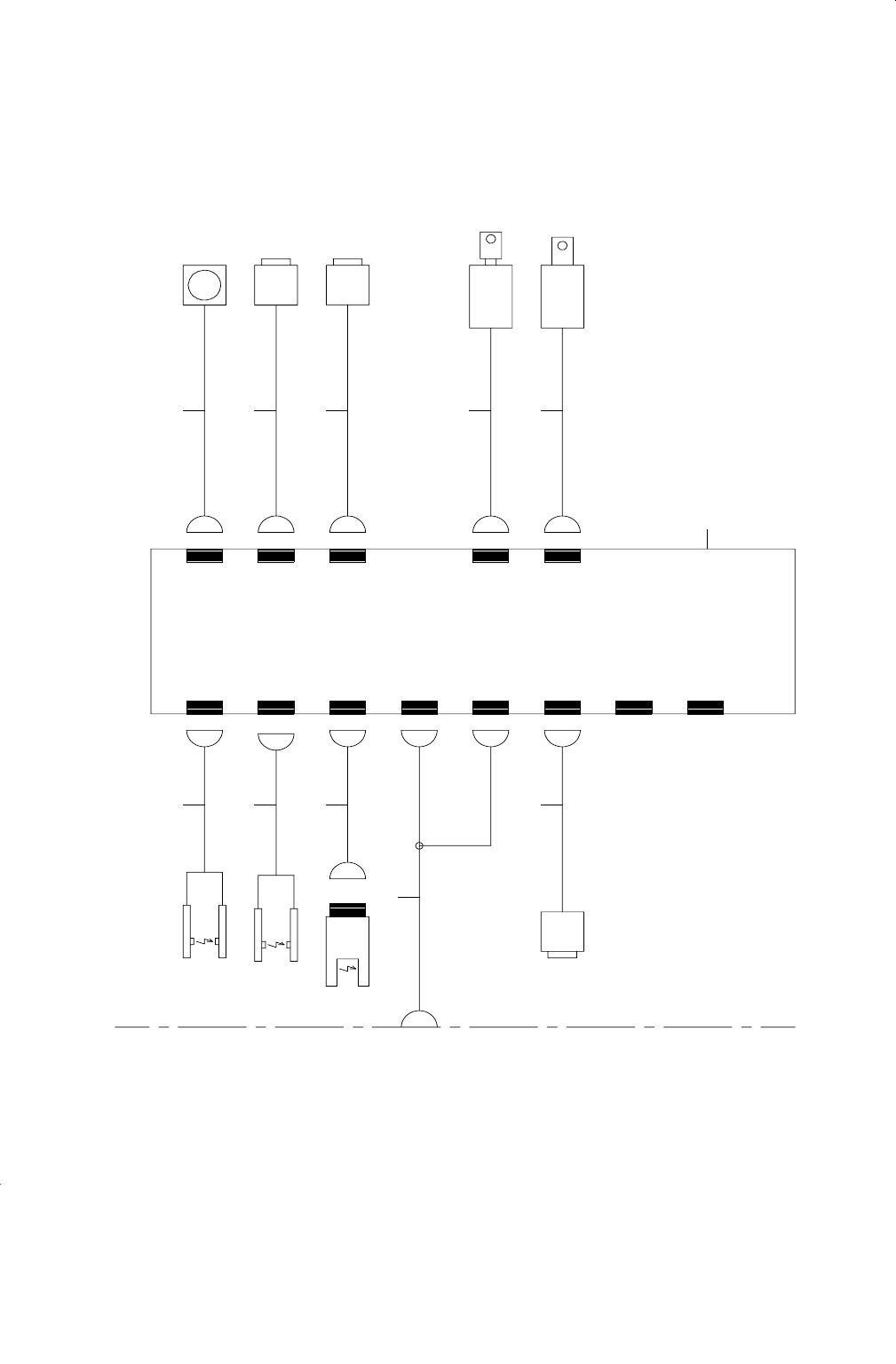

7. SYSTEM DIAGRAM
SYSTEM DIAGRAM
DETECT SENSOR
DETECT SENSOR
CN14
CN13
CN8
RESET SW
CN1
STOPPER SOLENOID
FEED SW
SF_FEED_MOTOR
MOUNTER I/F
LOCK SENSOR
SEPARATION SOLENOID
ADJUST SW
SFN0EB PCB ASM
CN2
CN5
CN4
CN3
CN11
CN10
CN7
CN6
CN9
1
234 6
5
789 1011
