ingun.com
1 / 2
Test Probe
GKS-550 305 050 A 1500
产品 GKS-550-0003
直接訪問產品
一般数据
产品组: ICT / FCT（在线和功能测试）
子产品组: 短/坚固型弹簧探针
结构系列: GKS-550
栅格: 1,27 mm
触探装置，所属: 焊盘
电磁: 是
安装类型: 插接式
快速更换系统: 是
安装高度，可调: 否
防扭转: 否
合适的针套: KS-550 WL
最小温度: -40 °C
最大温度: 80 °C
RoHS 符合性: 是
针头形状数据
针头形状: 05 圆形（全半径）
针头直径: 0,5 mm
针头形状 表面: A 金
针头形状 材料: 3 铍铜
电气数据
载流能力/额定电流: 3 A
电阻 (Ri) 典型值: 20 mOhm
机械数据

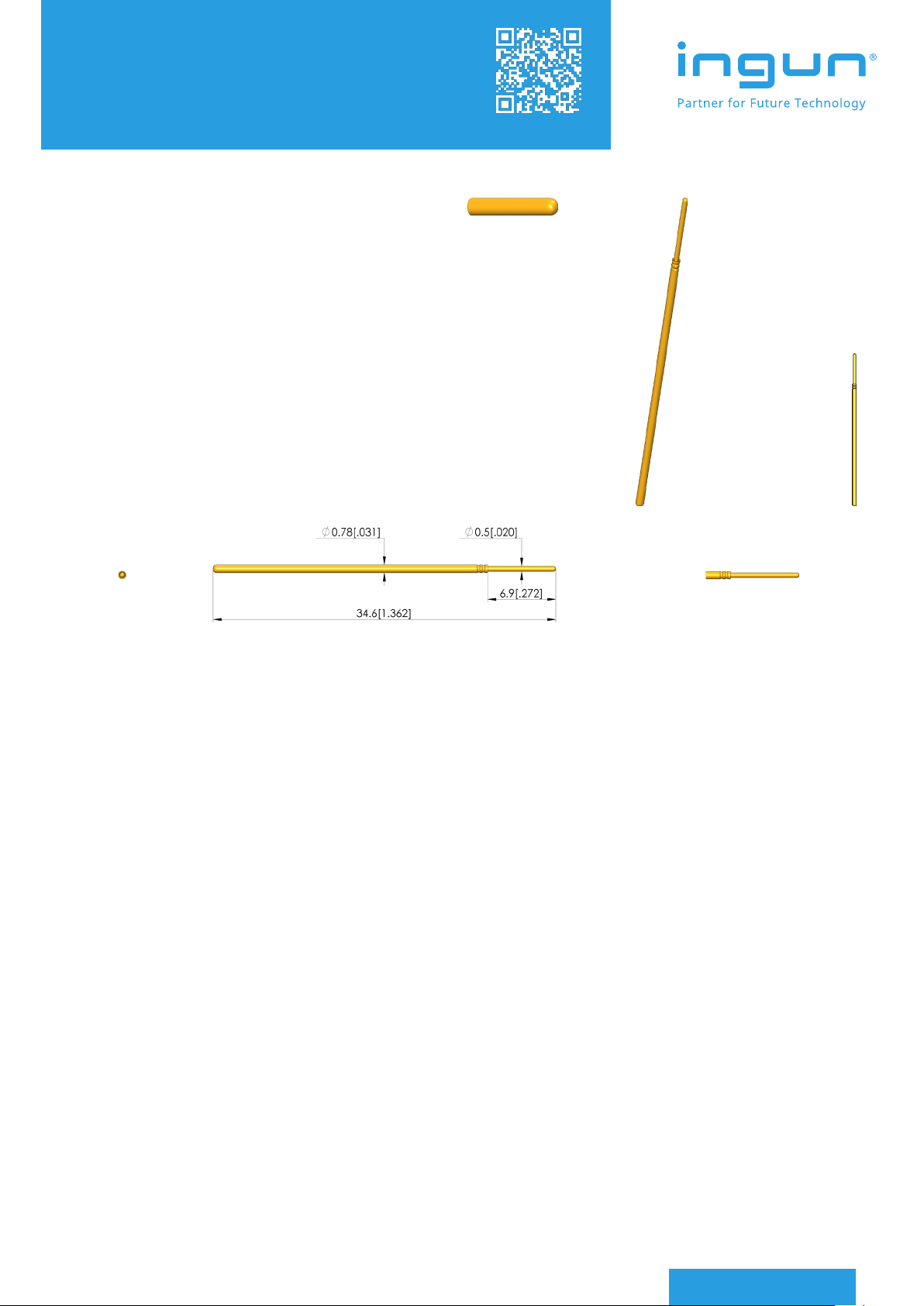

总长: 34,6 mm
针管直径: 0,78 mm
最大行程: 6,35 mm
弹簧预紧力: 0,66 N
E 尺寸/卡环尺寸: 00

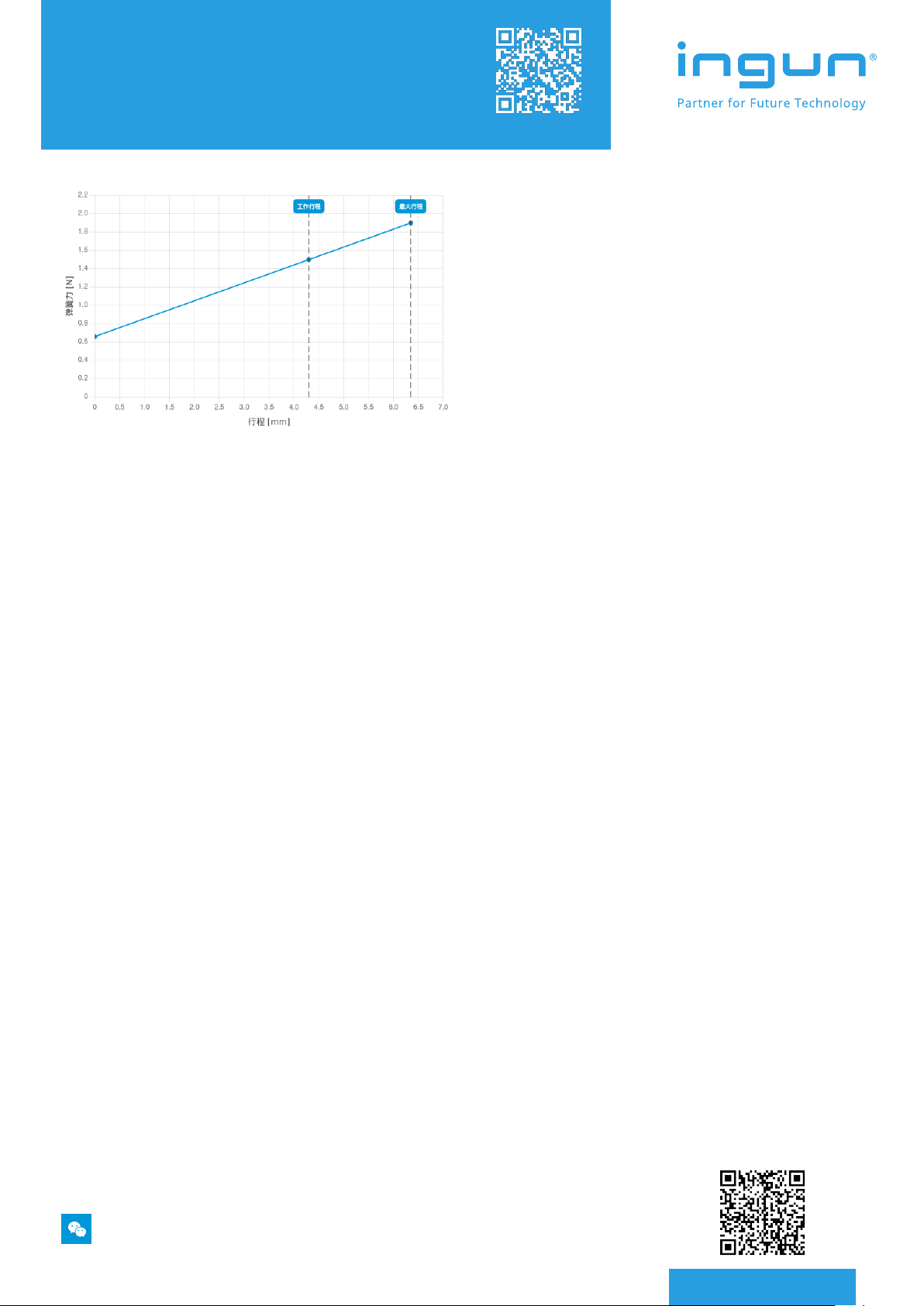

工作行程中的弹簧力: 1,5 N
建议工作行程: 4,3 mm
ICT/FCT 探针
坚固耐用且结构紧凑的设计使其能够用于空间较小且条件恶劣
的 ICT/FCT 应用
具有不同直径和表面处理的各种针头形状可供选择，从而能够
保证与测试点之间的理想接触（例如：焊盘、过孔和引脚）。同样
可提供各种不同的弹簧力。
1:1
