E8PC 44 400-820-4535 www .fa.omr on.com.cn 免费 电话 咨询电话 最新信息 外形尺寸 本体 适配器 带 标记的产品备有 2 维 CAD 图纸、 3 维 CAD 模型数据。 CAD 数据可从网站 www.fa.omron.com.cn 下载。 CAD 数据 ( 单位： mm) IoT 液体压力传感器 E8PC- □□□ S □ - □ (27.50) G3/4 有效 长度 10 φ 34 2.60…
E8PC
43
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息
• 负载和传感器连接在不同的电源上时，请务必先接通传感器
电源。
• 对未接线的末端进行加工时，请勿与其他接线或设备接触。
• 请勿在本体破损的状态下使用。
• 螺纹部比较锐利，敬请注意。
• 请勿用力拉拽连接电缆。
• 清洁时请勿使用有机溶剂类( 稀释剂、酒精等)，否则会造成
保护结构老化、显示分辨率变差。
• 请勿对本体进行分解、修理或改装。
• 废弃时请作为工业废弃物处理。
• 该产品在使用Class2回路的条件下，通过了UL标准认证。美
国及加拿大请使用Class2电源。电缆请使用欧姆龙 XS5W-
D4系列或XS5F-D4系列。
• 传感器铭牌中记载的 符号表示直流。
• 计测易燃性流体时，使用的温度应远低于燃点。
• 请勿用在含杂质的流体中。
• 非传导性流体的配管采用树脂材质时，请将外壳接地。
• 使用的液体温度必须高于环境温度。使用时为防止凝露，请
利用空调除湿，并与冷配管隔开30cm以上距离。
• 请勿使产品掉落、碰撞等承受过大的冲击。
• 请勿徒手触摸检测部分。
• 请在螺钉部分涂抹润滑脂等，避免其因烧结等而难以拆卸。
• 请按照规定的扭矩值紧固。
• 在IO-Link模式下使用时，主站与传感器间的接线长度请控制
在20m以下。
• 在某些使用环境下，电源接通后可能需要经过一定时间测量
值才能稳定。
• 请勿在模拟输出模式下连接到IO-Link主站上。根据IO-Link主
站规格的不同，本产品可能破坏。
• 请勿使用螺丝刀等尖锐物品按压，以防破损。
• 在温度急剧变化的环境下使用时，请事先进行评估。
• 进行维护时，请使用柔软的刷子或棉布等。避免损伤检测部
和O型圈。
• 更换O型圈时，请避免异物卡入其中。
• 因长期使用而导致测量值发生偏置时，请使用调零功能进行
补偿。
•
该产品请依据相关规定 （法令）进行废弃。
• 请在海拔2,000m以下的环境下使用。
• 请在污染度3以下的环境下使用。
●配管方法
• 请根据配管的连接口径选择使用适配器。
• 使用适配器时，请使用规定的O型圈。
• 预想到过大脉动或冲击压力时，请使用节流阀。
• 旋转时，请利用扳手支撑外壳夹持部。
*使用专用适配器E8PC-YA-B14N时，适配器的插座侧请使用O型环
E8PC-YL-3。
使用注意事项
推荐紧固扭矩：
20±5N•m
O
型圈
适配器
配管接头
转换适配器
O
型圈
E8PC-YL-1
O
型圈
E8PC-YL-2
转换适配器 转换适配器
保持部
<
专用适配器
>
E8PC-YA-A18
E8PC-YA-A14
E8PC-YA-A38
E8PC-YA-B14N
*
E8PC-YA-C18
E8PC-YA-C14
节流阀
E8PC-YS
E8PC-YS-N
可利用螺钉在适配器
的中央位置固定
27mm
E8PC
44
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息
外形尺寸
本体
适配器
带 标记的产品备有2维CAD图纸、3维CAD模型数据。
CAD数据可从网站www.fa.omron.com.cn下载。
CAD数据
( 单位：mm)
IoT液体压力传感器
E8PC-□□□S□-□
(27.50)
G3/4有效
长度10
φ34
2.60
15.40
M12×1
27.50
90.9
*
44.50
47.50
φ30
27(对边距离)
*E8PC-100S□-□/400S□-□无通气口。
检测部
φ11 深2.9（E8PC-010S□-□）
φ7 深2.9（E8PC-100S□-□/E8PC-400S□-□）
C
(D)
B
A
φE
G
φF
C1
0
-0.10
C0.5
E8PC-YA-A□□
E8PC-YA-C□□
型号
E8PC-YA-A18 E8PC-YA-A14 E8PC-YA-A38 E8PC-YA-C18 E8PC-YA-C14
螺钉
G3/4×R1/8 G3/4×R1/4 G3/4×R3/8 G3/4×NPT1/8 G3/4×NPT1/4
A 43.3 47.1 47.6 43.3 47.1
B 21.1
C 13
D 9.2 13 13.5 9.2 13
E 34
F 3.7 4.8 5 3.7 4.8
G1717191717
CAD数据
E8PC-YA-B14N
X
X
φ34
35.4
14
(21.4)
27
-0.1
0
C1
C0.5
M6×0.75
G3/4 有效螺纹深度：10mm
G1/4 有效螺纹深度：12.3mm
截面图X-X
CAD数据
CAD数据
E8PC
45
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

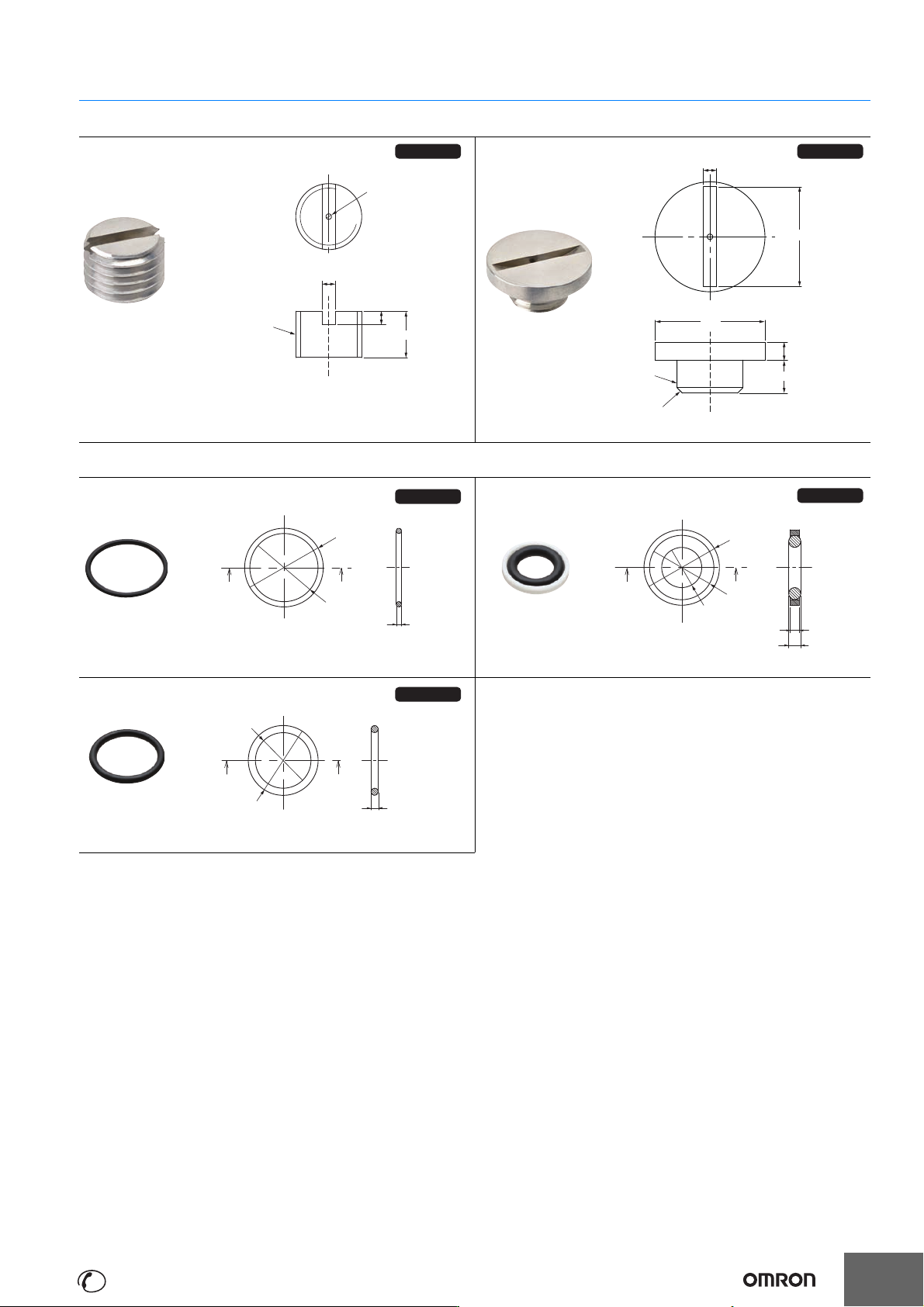

节流阀
O型圈
电缆
请参见E8FC的31页。
E8PC-YS
M6×0.75
φ0.5
4.2
1.2
1.2
CAD数据
E8PC-YS-N
C1
M6×0.75
φ10
(9.09)
1.2±0.10
3
1.6
CAD数据
截面图A-A
AA
φ22.5
φ19.5
1.5
E8PC-YL-1
CAD数据
φ8
φ12.8
φ15
截面图A-A
1.9
2.4
AA
E8PC-YL-2
CAD数据
截面图A-A
φ14
φ17.6
AA
1.8
E8PC-YL-3
CAD数据
