HIOKI 技术指南 ● 何为虚焊？ 正常的焊接状态 虚焊状态 ◆ 有无检出方法？ 四线微阻测试可以排除机台内阻，接触电阻的影响，从而精确测出 引脚同焊盘间电阻的微小变化。 ※ 如右图所示， 由恒流源加上电流后， 由于电压计的输入阻抗极大， 几乎没有电流流过，故在 r 3 ，r 4 的压降为 0，被测电压 E 和被测物 R0 两端的压降相等，不受 r 1 ~r 4 的影响。 ● 虚焊的影响？ ◆ IC引脚的虚焊检出 是指由于表面贴装的 …

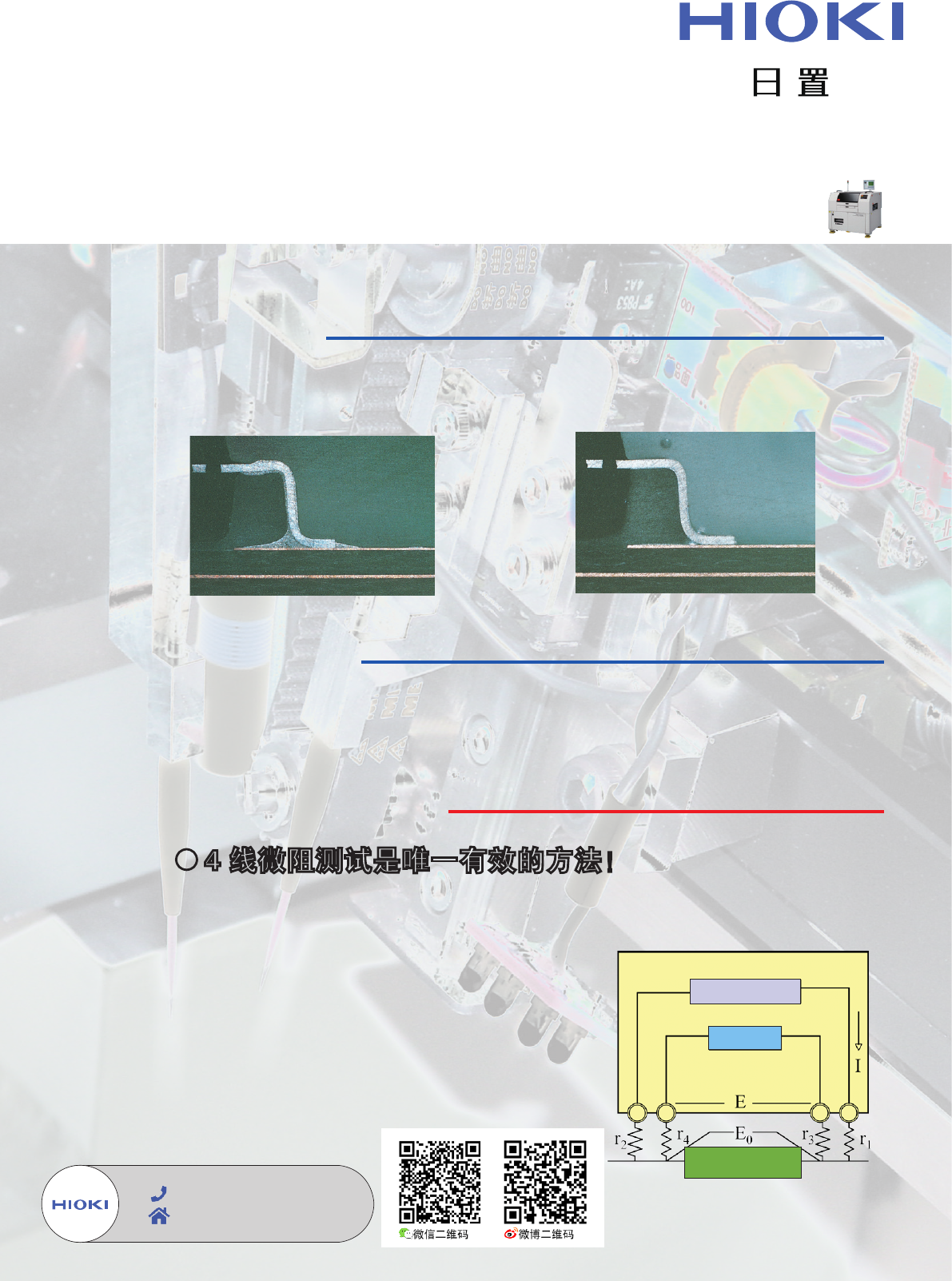

HIOKI 技术指南
●何为虚焊？
正常的焊接状态 虚焊状态
◆ 有无检出方法？
四线微阻测试可以排除机台内阻，接触电阻的影响，从而精确测出
引脚同焊盘间电阻的微小变化。
※
如右图所示，由恒流源加上电流后，由于电压计的输入阻抗极大，
几乎没有电流流过，故在 r
3
，r
4
的压降为 0，被测电压 E 和被测物
R0 两端的压降相等，不受 r
1
~r
4
的影响。
●虚焊的影响？
◆
IC引脚的虚焊检出
是指由于表面贴装的 IC 引脚同焊盘间的不充分焊接结合，导致虽有电气性导通，但
彼此间的结合强度无法得到充分保证的状态。
虽由于尚有电气导通致使在出货时难以发现虚焊异常，但随后在相对较短的时间内氧
化膜的渗透形成突然的绝缘状态从而导致动作异常，而微小的振动亦会产生锡膏脱落
的危险。随着无铅焊接的普遍使用，这个问题正在变得越来越突出。
●
4 线微阻测试是唯一有效的方法！
为了精确检出虚焊状态，必须要使用具备高分辨率和高精度的 4 线微阻测试仪。
电阻计
电阻 ：R0
直流恒流源
电压计
r
1
~r
4
：机台内阻，接触电阻
飞针测试机 FA1240
Flying Probe Tester FA1240
400-920-6010
www.hioki.cn

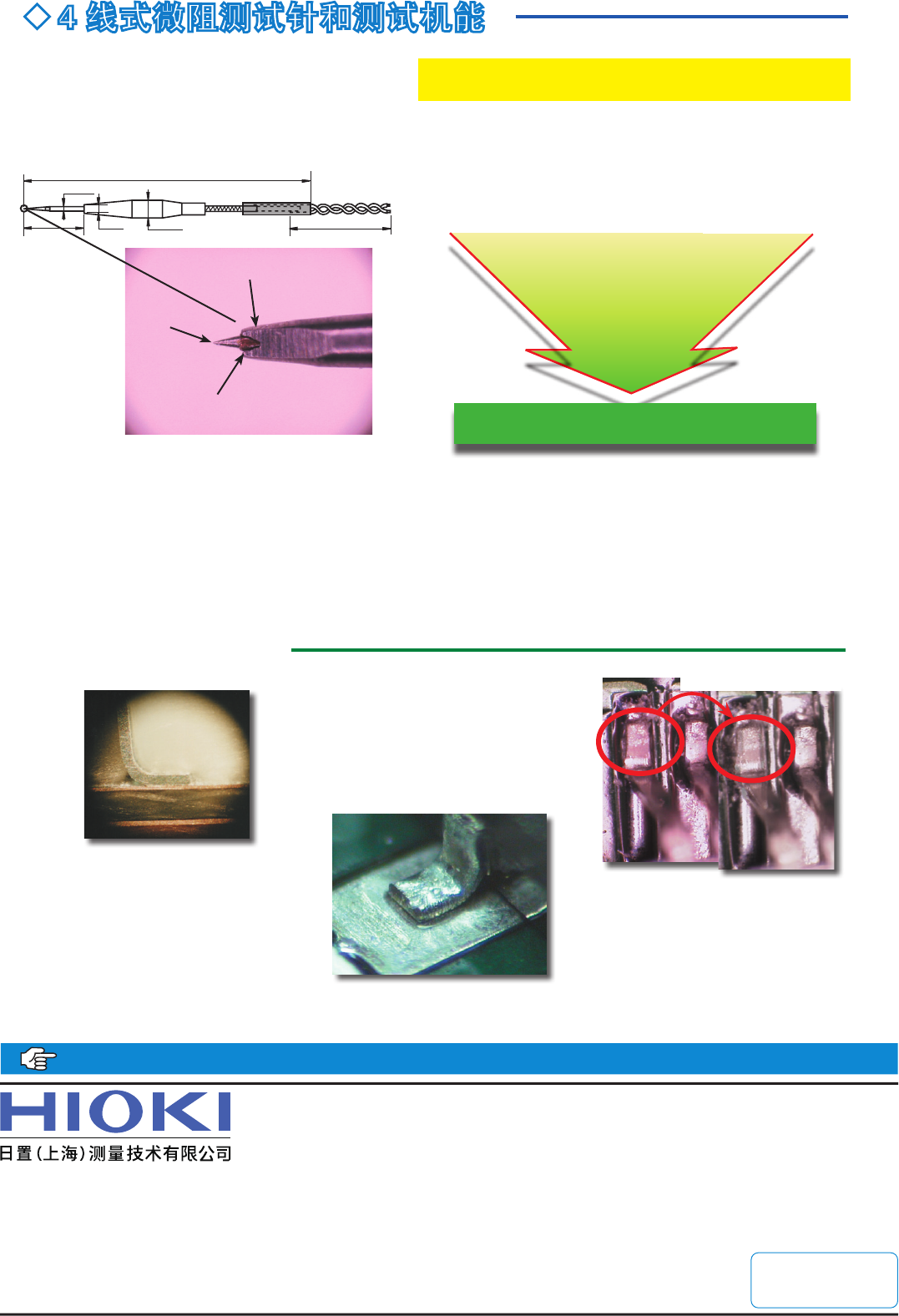

◆ 4 线式微阻测试针和测试机能
◆ 各种检出案例
图 -3 结合不良 ( 开焊状态 )
■ AOI 测试的检出条件设定困难，焊接修正后无法测试检出。
■电容测试方法由于虚焊的电气导通性使其无法检出。
■超声波测试的检测区域狭小，而且不具备 ICT 测试功能。
■目检的人工成本，而且连续作业的疲劳导致的信赖性下降。
唯一的解决方案
180
4 线式微阻以外的测试方法的问题点 ：
※ 焊接不良的状态，引脚同焊盘间电气导通，阻
值有偏高数 mΩ 的趋势。
图 -1 焊接不良 ( 锡膏不足 )
Comment:
Step Name Judge Ref. Meas.
80 IC101 High 1.40mΩ 3.969mΩ
4 线式微阻测试导入的优势
Comment:
Step Name Judge Ref. Meas.
75 IC35 High 1.00mΩ 63.45mΩ
φ4
φ2
φ1.06
14.1
59
电压计
绝缘材料
Comment:
Step Name Judge Ref. Meas.
120 IC54 High 1.00mΩ 201.1mΩ
图 -2 结合不良 ( 一半结合 )
※ 接触不良的状态，引脚同焊盘间电气导通，
会有数十 ~ 数百 mΩ 的阻值。
※ 引脚下部同焊盘并未接触，即使有接触，
亦有数十 ~ 数百 mΩ 的高阻值 ( 照片表明
引脚已在晃动 )。
·测试针最小间距 ：400μm
·最小焊盘 ：300μm
·最小分辨率 ：191nΩ
·高精度的检出成为可能
HIOKI 是业界公认的提供标准毫欧表的仪表供应商。
客户导入后可确保测试精度的品质追溯对应。
·微阻的测试范围
HIOKI 搭载标配的 400μΩ-40mΩ 测试范围
·4 线测试针在微阻测试前的先行接触确认可确保区分
虚焊检出和接触不良，从而确保准确的测试。
■当然也包括空焊，可以将虚焊所造成的潜在不良流向市场的
风险防患于未然。
■可以将伴随高密度贴装，无铅焊接所产生的焊接品质缺陷以
数值化可视化检出。
■对实测值进行分析，作为过程管理数据为反馈前制程。
电流源
由于外力造成松动。
