CEN3055-B12 支撑基座.pdf

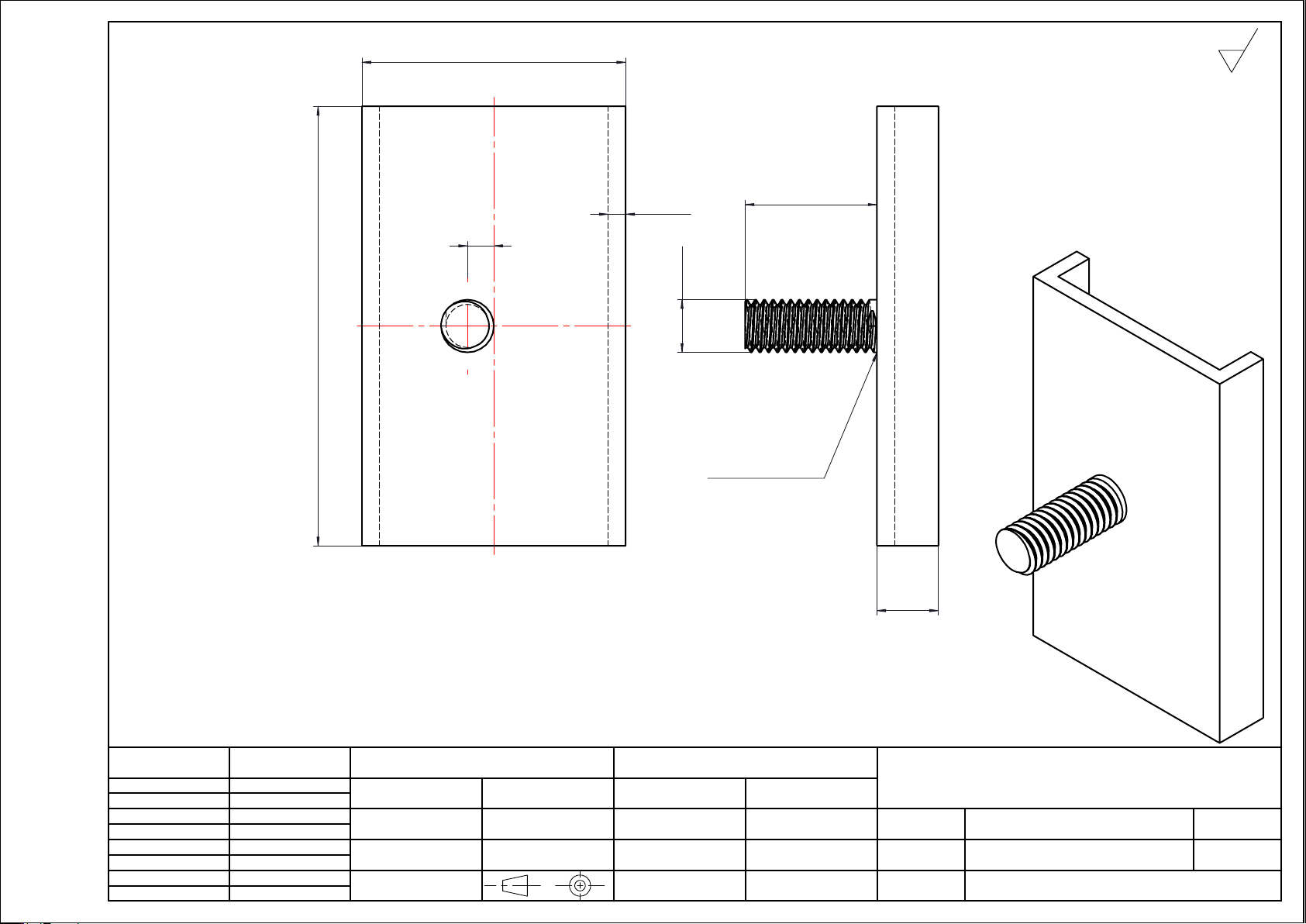

A4H SMtech ® 3 50 30 2 7 15 M6 焊接M6*15螺柱 技术要求： 1.未注尺寸公差按GB1804-m级加工； 2.未注形位公差按GB1184-k级加工； 3.锐角倒钝，去除毛刺飞边； 4.焊接牢固，焊缝打磨光滑、去焊渣； 5.零件加工表面上，不应有划痕、擦伤等缺陷。 6.烤漆电脑白，漆面无脱落。 6.3 其余 LSX 数量 2026/1/8 版本号 设计 日期 2:1 比例 重量 支撑基座 CEN3055-B…
A4H
SMtech
®
3
50
30
2
7
15
M6
焊接M6*15螺柱
技术要求：
1.未注尺寸公差按GB1804-m级加工；
2.未注形位公差按GB1184-k级加工；
3.锐角倒钝，去除毛刺飞边；
4.焊接牢固，焊缝打磨光滑、去焊渣；
5.零件加工表面上，不应有划痕、擦伤等缺陷。
6.烤漆电脑白，漆面无脱落。
6.3
其余
LSX
数量
2026/1/8
版本号
设计
日期
2:1
比例
重量
支撑基座
CEN3055-B12
0.033
2件/台
±2.0
±1.2
±0.8
±0.5
±0.3
±0.2
±0.1
±0.1
＞2000-40000
＞1000-2000
＞400-1000
＞120-400
＞30-120
＞6-30
＞3-6
0.5-3
基本尺寸分段 极限偏差m级
加工方式：焊合件 表面处理：烤漆电脑白
第一视图
材质
零件名称
图号
项目名称
第 1 页
共 1 页
Q235 冷板
V06
