六、元件编辑数据库
CYL INDICAL
玻璃二极管
SQUARE
电阻 电容
LEADED
三极管
DEFORM
二极管
FLATPACKAGED
IC 集成芯片
T 1.15mm
X 长 T 1.15mm
Y 宽 ENABLE 启用
X 长的误差 71
Y 宽的误差 0.00mm
飞达放置水平
微调电容器
可调电阻
MORE TYPE 更多
RESISTOR 电阻
CAPACITOR 电容
COIL 二极管
IC IC
VARIABLE RESISTOR
TRANSFORMER 变压器
LED 灯
CONNECTOR 连接器 排插
0.20mm
DISALBE
TRANSISTOR 三极管
TRIMMER CAPACITOR
FILITER
DIODE 二极管DISALBE 禁用
ENABLE 启用
COMP THICKNESS CHECK
物料厚度检查
FEEDBACK PLACEMENT LEVEL
MOLD SIZE 尺寸
MOLD SIZE 尺寸
TOLERANCE 误差
COMPONENT 元件
THICKNESS 厚度
POLARITY EXTSTENCE 极性
NOZZLE TYPE 吸嘴 型号
2.90mm
1.30mm
0.20mm
2、
COMP TYPE 元件配置 TRANSISTOR 三极管
COMPONENT LIBRARYEDIT
元件数据
COMP ID 元件名
COMMENT 备注
COMP FORM 元件 形状
1、
TR2913-3BOMOT-L1
TRANSISTOR
三极管
三极管
LEADED
制作：吴乔森 QQ：544468587 E-mail: gusenkj@163.com 版本日期: 2012-05-03
第1页
六、元件编辑数据库
PICK 吸取 0、01S LIGHTING MODE 灯光 BACK LTG
ROTARY TUR 传送 0、01S THETA CONTOROL 扭曲 OPEN
PLACEMENT 贴装 0、01S THETA TOLERTANCE 角度 0°00′
X/Y TABLE 工作台 FULL SPEED RECOG LEVEL 识别水平 2
RECONG TIME 识别 时间 0、00S RECOG ALGORITHM AUTO
相机1 CG#1X/Y THETA
相机2 CG #2 X/Y
当物料侧立值超过设定的1.65mm会不用识别就自动抛掉 可以预防产品出现侧立现象
NOTUSE
0
2
X 位置 2
Y 位置
NOT USED 不用
USED 用
EMBOSSED CARRIER SMALL
8mm DATA 0mm
4mm 料仓资料 0mm
0° X DIR ENABLE
3000个 Y DIR ENABLE
ENABLE
PAPER 纸带 BULK2
EMBOSSED胶带 BULK 8mm
8毫米
24mm
毫米
ADHESIVE 12mm
12毫米
32mm
毫米
16mm
16毫米
EDGE 边缘
AUTO 自动
CORNER 角落
LEAD 引脚
QUANTITY料的数量
TAPE END DETECTION
可以提前报警提示换料
料仓 飞达 资料
FEED PITCH 间距
COMR DIR 角度
TAPE WIDTH 宽度
SMALL
少的
LARGE多的
REEL SIZE
REEL I D
1、65mm
0、00mm
REEL O D
AUTOMATIC FDR.AXIS
SETTING
飞达取料位置自动调正
ENABLE 启用
DISABLE 禁用
5、
CARRIER DATA
0、20mm
0、00mm
0、00mm
NOT USED
TYPE FD类型
FEEDER PUSH PIN
飞达推动PIN
PICK-UP LOCATION
NOTUSE
TYPE A
TYPE B
GROUP COMP INFO
GROUP COMP DATA
FRROR PROCESS DATA
连续吸取错误次数
FRROR PROCESS DATA
连续识别错误次数
当机器连续吸取错误2次 才会报警提示 换料
ADJUST MENT 取料位置
4、
VERTICAL COMP DATA 最大侧立值
PICK-UP LEVEL 取料 水平
PLACEMENT LEVEL 贴装 水平
BACK LTG
背光
FRONT LTG
前光
3、
SPEED DATA
制作：吴乔森 QQ：544468587 E-mail: gusenkj@163.com 版本日期: 2012-05-03
第2页
六、元件编辑数据库

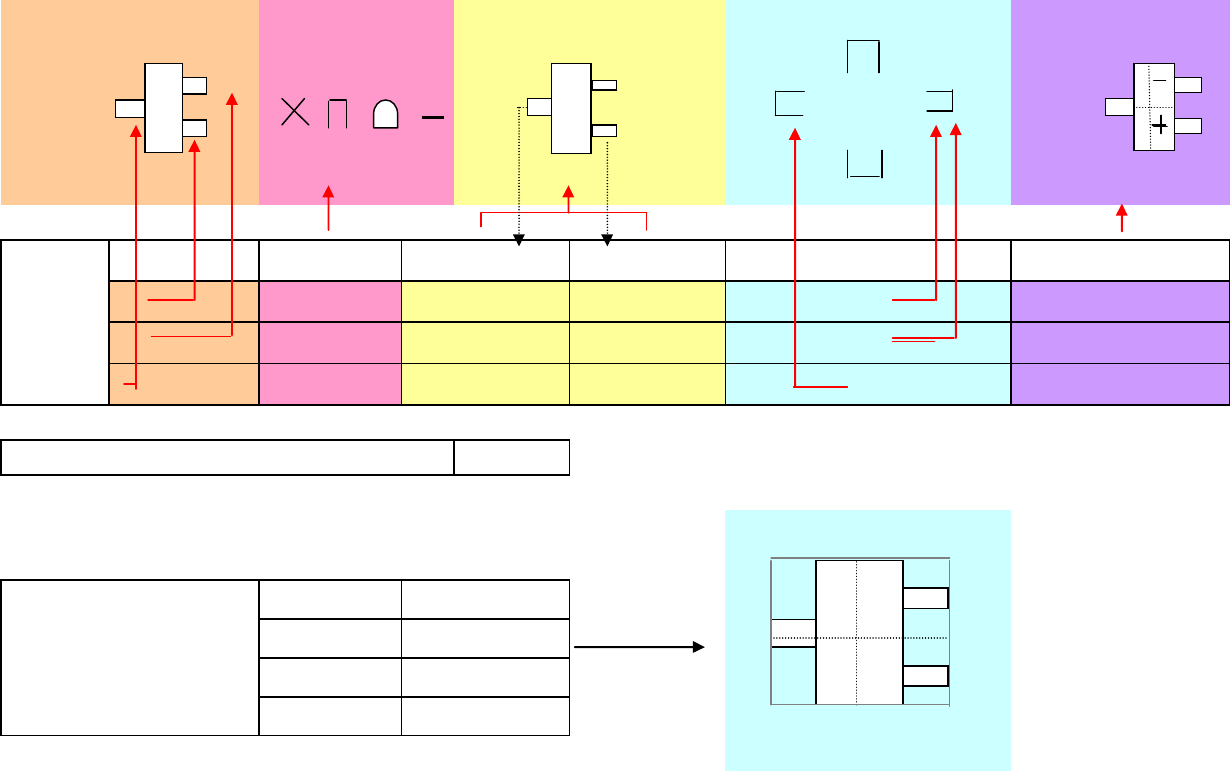

TRANSISTOR 三极管元件
上面
3
2 2
左边
右边
2
3 3 4 2 ， 3
1 0 1 2 98 1 1
下面
，1
中心0.0mm
1
LEAD LEAD脚的排序 FORM
脚的形状
LENGTH脚长度
DATA 1 第1只脚 1
对上面的1
0.52mm
脚的资料
2 第2只脚 1
对上面的1
0.52mm
3 第3只脚 0
表示没有脚
0.52mm
0.22mm
1
2 4 2
3
4
中心点到元件4个边的尺寸
3
2 右边
4 左边
POSITION 脚的位置
十0.96mm
往下0.96毫米
WIDTH 脚宽度
0.44mm 2 右边
6、
0.44mm
0.44mm
OUTWARD 外向
7、
LEAD WIDTH TOLERANE
脚的宽度允许误差
LENGTH 长度
中心点到元件最边上
4个的尺寸
1.45mm
1.22mm
1.45mm
1.22mm
一0.96mm
往上0.96毫米
十0.00mm 在中间
DIRECTION 脚的方向
