2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME 2.10 Verstellbare Schablonenhalterung (ASM) 70 WARTUNGSHANDBUCH MICRON 11/2017 2.10 VERSTELLBARE SCHABLONENHALTERUNG (ASM) 1 8 2 3 4 5 6 7 Abb.10: Verstellbare Schablonenha…
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.9 Bearbeitet C Schablonenrahmen
WARTUNGSHANDBUCH MICRON 11/2017 69
2.9 BEARBEITET C SCHABLONENRAHMEN
1
2
3
Abb.9: Obenansicht des Schablonenrahmens
Posten Beschreibung Posten Beschreibung
1 Führungsstreifen der Schablone 3 Schablone am mittleren Sensor
2 Stützplatte der Schablone
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.10 Verstellbare Schablonenhalterung (ASM)
70 WARTUNGSHANDBUCH MICRON 11/2017

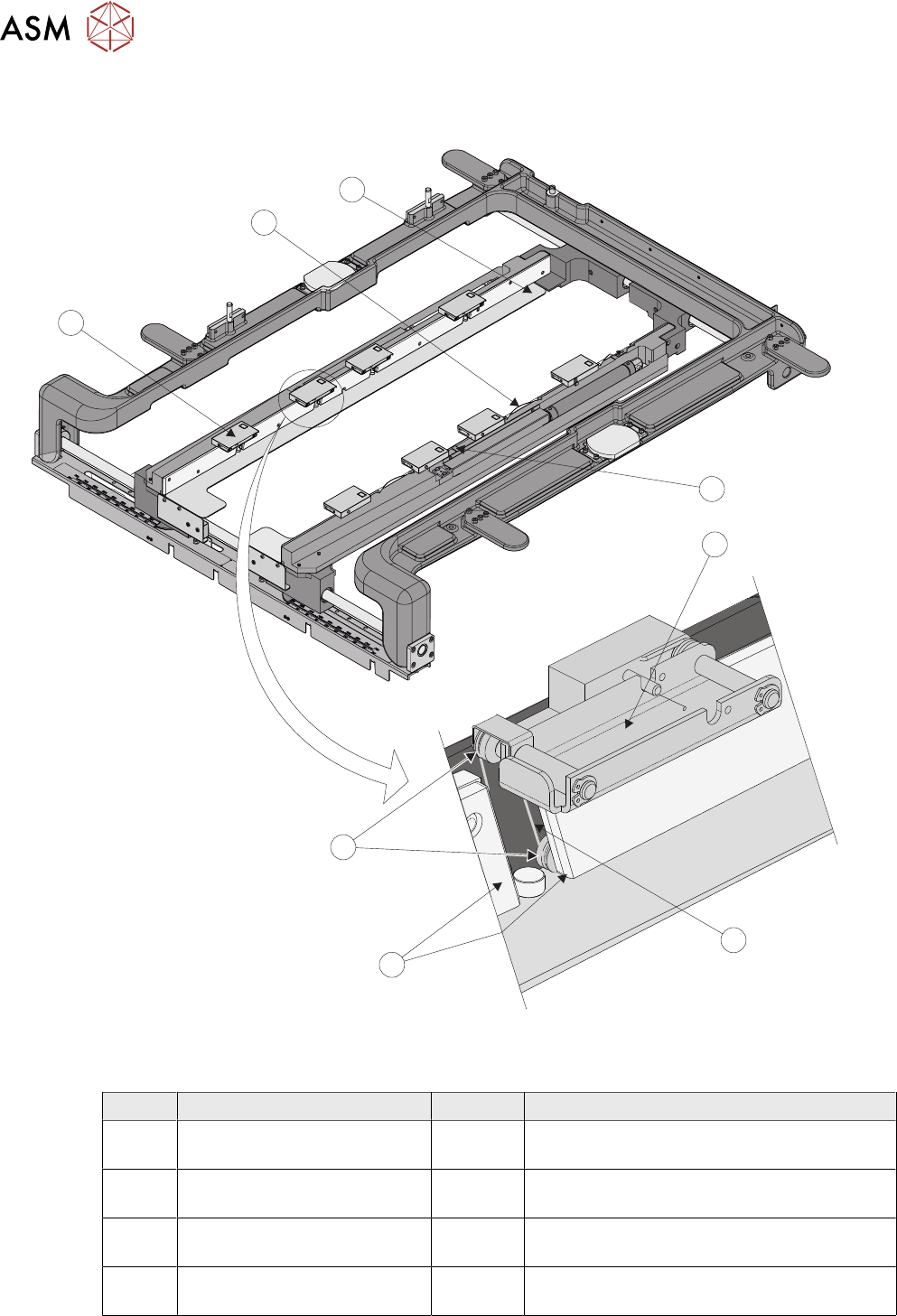

2.10 VERSTELLBARE SCHABLONENHALTERUNG (ASM)
1
8
2
3
4
5
6
7
Abb.10: Verstellbare Schablonenhalterung (ASM)
Posten Beschreibung Posten Beschreibung
1 Schablone am mittleren Sen-
sor
5 Riemenscheiben (in 3 Positionen)
2 Pattenklemme (Abdeckung
entfernt)
6 Klappenaufbau (in 8 Positionen)
3 Kordel der Pattenklemme (in
2 Positionen)
7 Schablonenposition Blattfeder (in 3 Positio-
nen)
4 Führungsstreifen der Schablo-
ne
8 Stützplatte der Schablone (in 2 Positionen)
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.11 Breitenverstellbare Schablonenhalterung (AWSM)
WARTUNGSHANDBUCH MICRON 11/2017 71
2.11 BREITENVERSTELLBARE SCHABLONENHALTERUNG (AWSM)
1
2
3
4
5
Abb.11: Obenansicht der AWSM
Pos-
ten
Beschreibung Pos-
ten
Beschreibung
1 Schablonenführung Blattfeder (in 3
Positionen)
4 Aktuatorenstange des Schablonenklem-
menhebels (in 2 Positionen)
2 Stützplatte der Schablone (in 2 Posi-
tionen)
5 Aktuatorenstangenführung des Schablo-
nenklemmenhebels
3 Schablonenklemmenhebel (in 6 Posi-
tionen)
