FUJI GPX-CII Screen Printer Catalog 2024.02.pdf
472-8686 爱知县知立市山町茶碓山 19 号 昆山之富士机械制造有限公司 江苏省昆山市经济技术开发区澄湖路 2 号 - 本目录所记载的内容，因机器改进有不经预告就变更的可能。 - 本产品目录所记载的是 2024 年 2 月的内容。 T el: +81-566-81-21 10 © 2024 FUJI CORPORA TION. All Rights Reserved. Cat.No.GPXCII_2024.Feb_S T el: …
472-8686 爱知县知立市山町茶碓山19号
昆山之富士机械制造有限公司
江苏省昆山市经济技术开发区澄湖路
2
号
- 本目录所记载的内容，因机器改进有不经预告就变更的可能。
- 本产品目录所记载的是2024年2月的内容。
Tel: +81-566-81-2110
© 2024 FUJI CORPORATION. All Rights Reserved.
Cat.No.GPXCII_2024.Feb_S
Tel: 0512-36870781
https://smt.fuji.co.jp/cn/
1,220
1,630
1,475
1,038
1,475
1,380
788
GPX-CSII
48 x 48 mm ～ 610 x 380 mm
1 ～ 200 mm/秒
29 x 29 inch、750 x 750 mm、
可变钢网框 (550 ～ 750 mm x 550 〜 864 mm)
※3
单相 220 V ±10% (50/60 Hz)
0.4 ～ 0.6 MPa
50 L/min (ANR)
1,250 kg
GPX-CII
48 x 48 mm ～ 610 x 610 mm
29 x 29 inch、750 x 750 mm、750 x 864 mm、
可变钢网框 (550 ～ 750 mm x 550 〜 864 mm)
※3
1,300 kg
GPX-CL
80 x 80 mm ～ 850 x 610 mm
±0.012 mm Cpk≧2.0 (6σ)
±0.020 mm Cpk≧2.0 (6σ)
10.0 秒
10 ～ 430N (自动控制)
1,050 x 864 mm、
可变钢网框 (29 x 29 inch ～ 1,050 x 864 mm)
※3
1,450 kg
±0.010 mm Cpk≧2.0 (6σ)
±0.018 mm Cpk≧2.0 (6σ)
6.0 秒
10 ～ 250N (自动控制)
GPX-CII GPX-CSII
GPX-CL
1,465
1,754
1,119
1,540
[ｍｍ]
※1 GPX-CII、GPX-CSII时为选项。

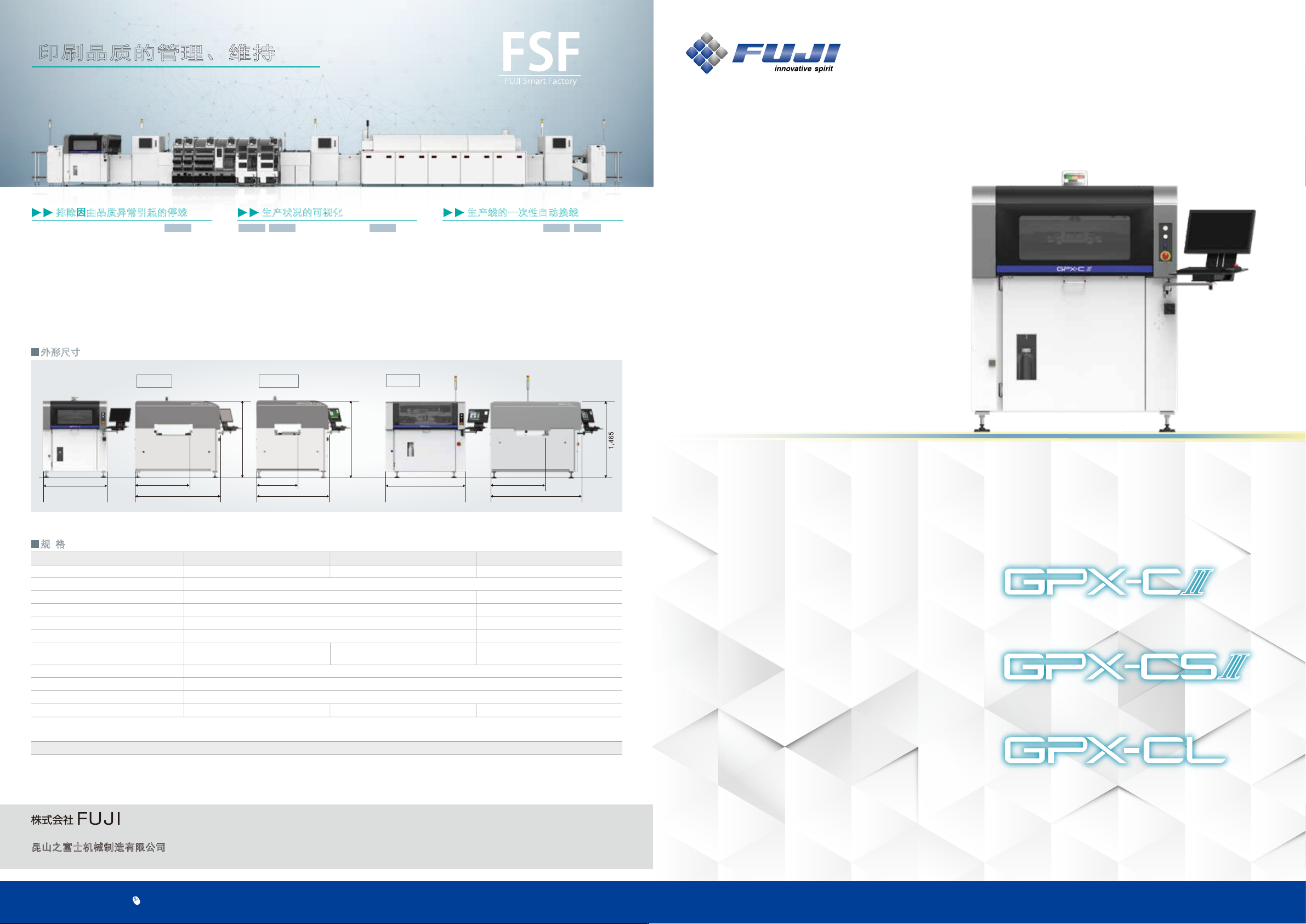

高性能网版印刷机
外形尺寸
规 格
选项
机器
电路板尺寸
(L x W)
刮刀速度
反复对网精度
※1
印刷精度
※1
运板时间
※2
印压控制
钢网外框尺寸
(L x W)
电源
气源
气源消耗量
重量
※1 在本公司条件下的测定 ※2 包含电路板搬入•搬出、定位点读取、框补正的时间 ※3 是选项
- 杯式/锡膏筒式自动供应锡膏装置 - 混合夹紧机构
※1
- SPI Closed Loop - 快速配置工具
- 二维锡膏检查功能(探照灯功能) - 机内温度和湿度管控 - 机内验证 - 本地追溯
选项
FSF D-1 FSF B-1 FSF B-2FSF B-3 FSF A-1 FSF A-2 选项
根据SPI反馈的检查结果，可以预测锡膏量、
印刷偏移和渗锡等印刷倾向，自动实施印刷条
件的补正以及清扫，始终保持高品质印刷。
排除因由品质异常引起的停线 生产线的一次性自动换线
印刷品质的管理、维持
使操作员无需为每台机器分别切换程序。缩短
了换线时间，并可以防止产品切换错误。
选项
生产状况的可视化
实时监控生产线的运转状况，实现早期发现计
划延误和问题。通过迅速确认、分析印刷状态
并及时采取相应措施，以确保印刷品质。
综合生产系统Nexim可以收集和管理整条生产线的信息，
帮助用户实现SMT工序的智能化。
自动将支撑销正确配置到事先设置的
位置上。换线作业的自动化有助于削
减操作员的作业工时，并防止由人为
失误引起的不良电路板。
通过独特的结构
来提高清洁效率
使锡膏量维持
在合理的水平
换线正确无误

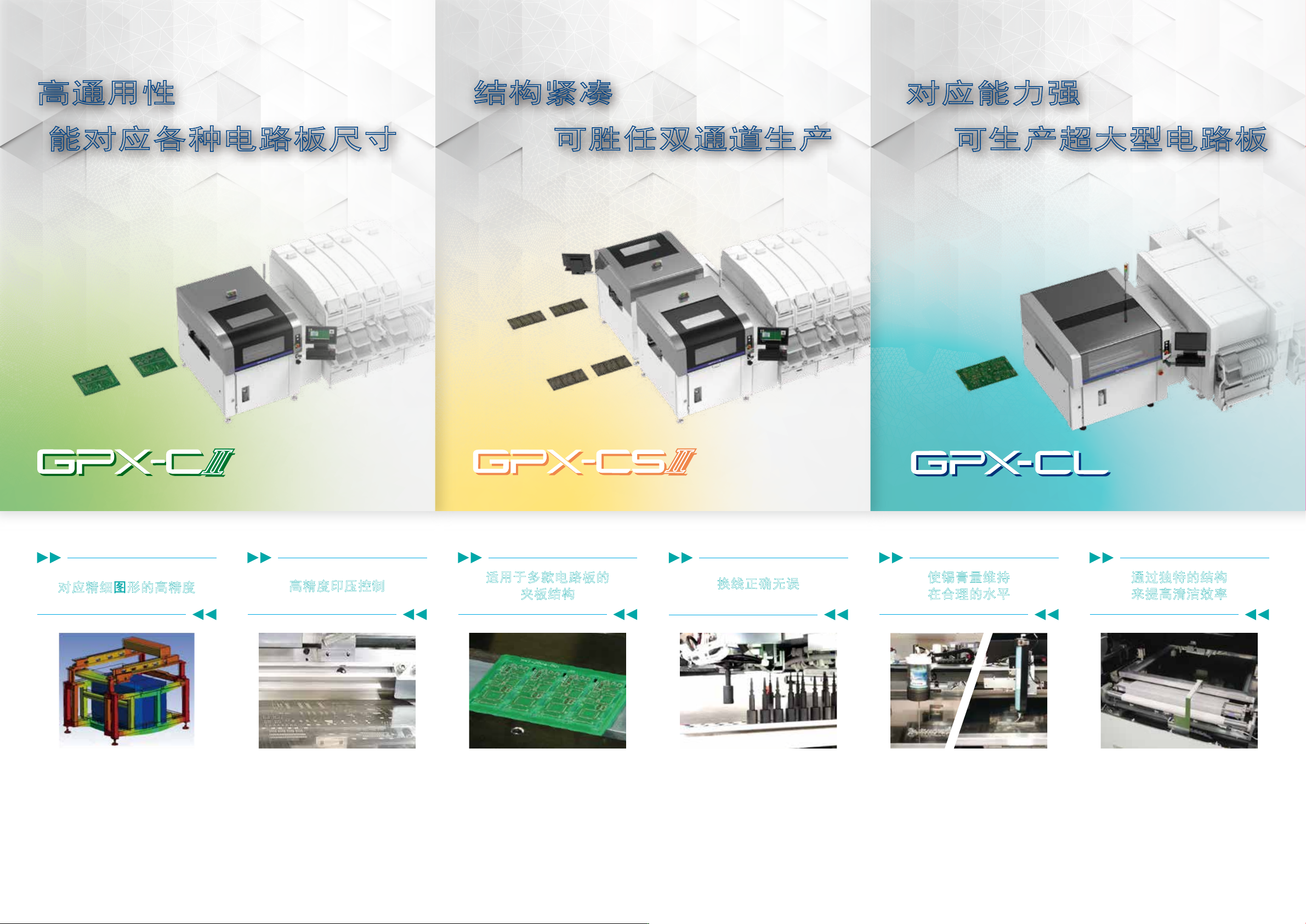

GPX-CII、GPX-CSII的选购件
高通用性
能对应各种电路板尺寸
结构紧凑
可胜任双通道生产
对应能力强
可生产超大型电路板
对应精细图形的高精度
由于从底座到印刷机构都采用了高刚
性的机械设计，所以实现了对应精细
图形(0201元件)的高水准印刷性能。
还具备从小型到超大型电路板的生产
对应能力，以及维持印刷品质的耐久
性。
由于每台印刷机都标配测力传感器，
所以可以根据电路板或钢网的凹凸情
况对印压进行实时监控并及时调整。
即便是受重量以及长度影响而很难均
匀填充锡膏的刮刀，也能始终维持最
适合的锡膏填充量。
高精度印压控制
在GPX-CL中为标配。在GPX-CII和GPX-CSII中为选配。
通过可根据电路板特性选择最佳夹紧
方式(侧面/上面/边缘)的混合夹紧机
构，可实现夹持的稳定。
适用于多款电路板的
夹板结构
检测锡膏量，在必要时自动供应锡膏。
始终保持在理想的锡膏量下印刷，实
现稳定的品质。直接用罐装或筒装锡
膏来进行生产。由此可在短时间内准
确无误地完成更换作业。
选项
采用干湿一体式清洁机构缩短清洁动
作，从而大幅减少保养时间。
另外，清洗剂的滴落范围可根据电路
板的宽度自动调整，因此能用最少量
的清洗剂达到最理想的清洗效果。
