VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
VL01_VEGO_Dynamic_181213_DS_CC_D
Beschreibung
Der VL 01 Vertikallift wird zum Umsetzen von Leiterplatten,
Warenträgern oder Lötrahmen zwischen zwei Transportebe-
nen verwendet. Eine typische Anwendung ist das Umsetzen
in einem umlaufenden Warenträgersystem bei Lackier- oder
selektiven Lötprozessen.
Die Baugruppe wird durch eine Transportstrecke übernommen,
mit der Lifteinrichtung nach oben oder unten versetzt und
wieder an ein Transportsystem abgegeben.
Eigenschaften
_ Pneumatisch angetriebene Hubachse mit zwei Endlagen
_ Farbdisplay mit grascher Benutzeroberäche
_ Bearbeitung der Produktparameter im laufenden Betrieb
_ Produktspeicher Funktion
_ Ausführung der Transporthöhen nach Linienanforderung
_ Transportriemen in ESD Ausführung
_ Sicherheitsabdeckhaube mit Interlockschalter
Optionen
_ Transporthöhe 950mm +/- 50mm
_ Elektrische Breiteneinstellung
_ Automatische Breiteneinstellung
_ Ein-/ Auslaufband
_ Sicherheitsshutterblech am Ein- und/oder Auslauf
_ Temperaturbeständige Transportriemen
_ Durchlauffunktion
_ Geschwindigkeitsregelung
_ Erhöhte Bauteilefreiheit
_ Kontrollfunktion
_ Einstellbare Verweilzeit (Kühlfunktion)

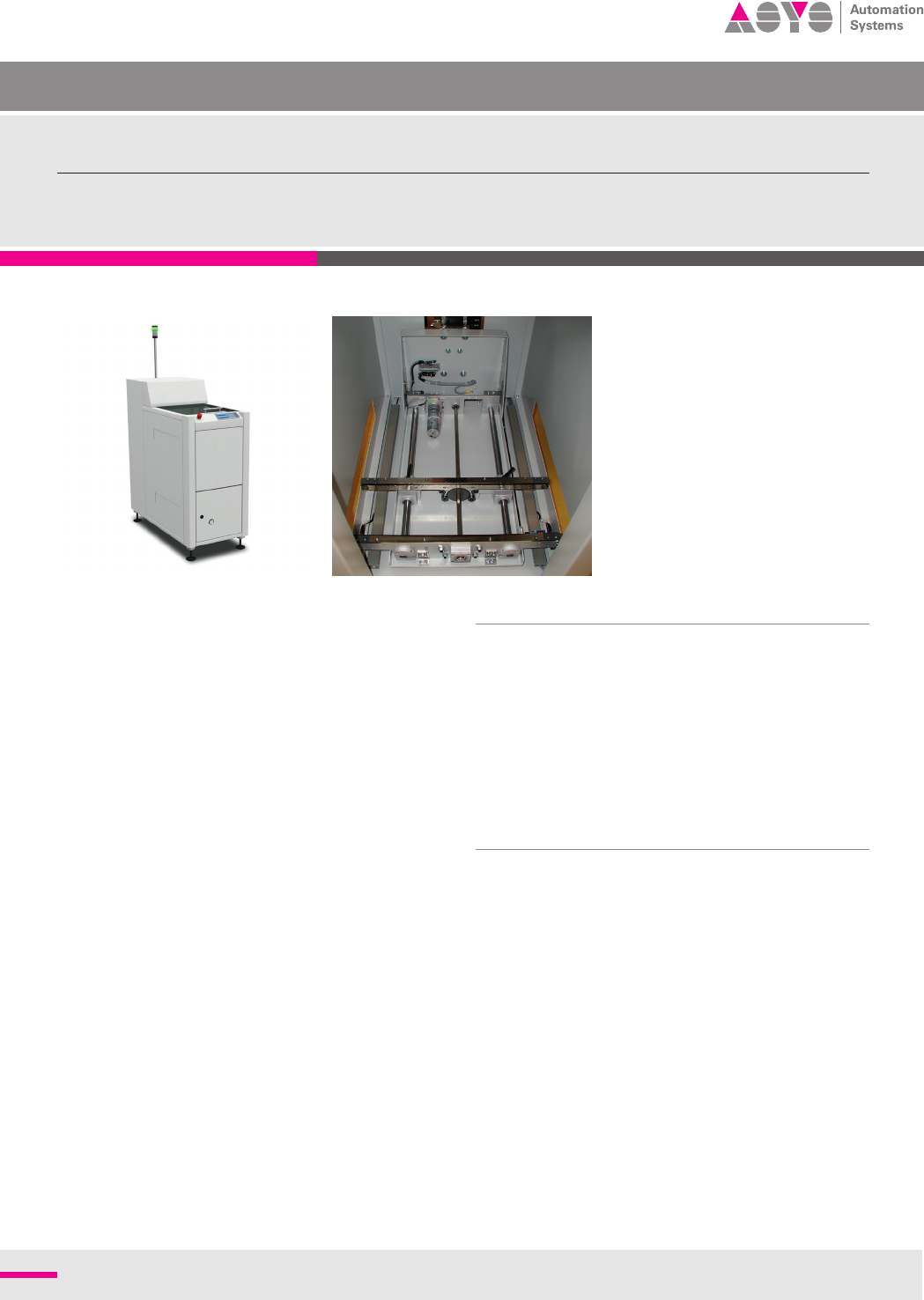

VEGO VL 01
Vertikallift für Leiterplatten und Lötrahmen
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany

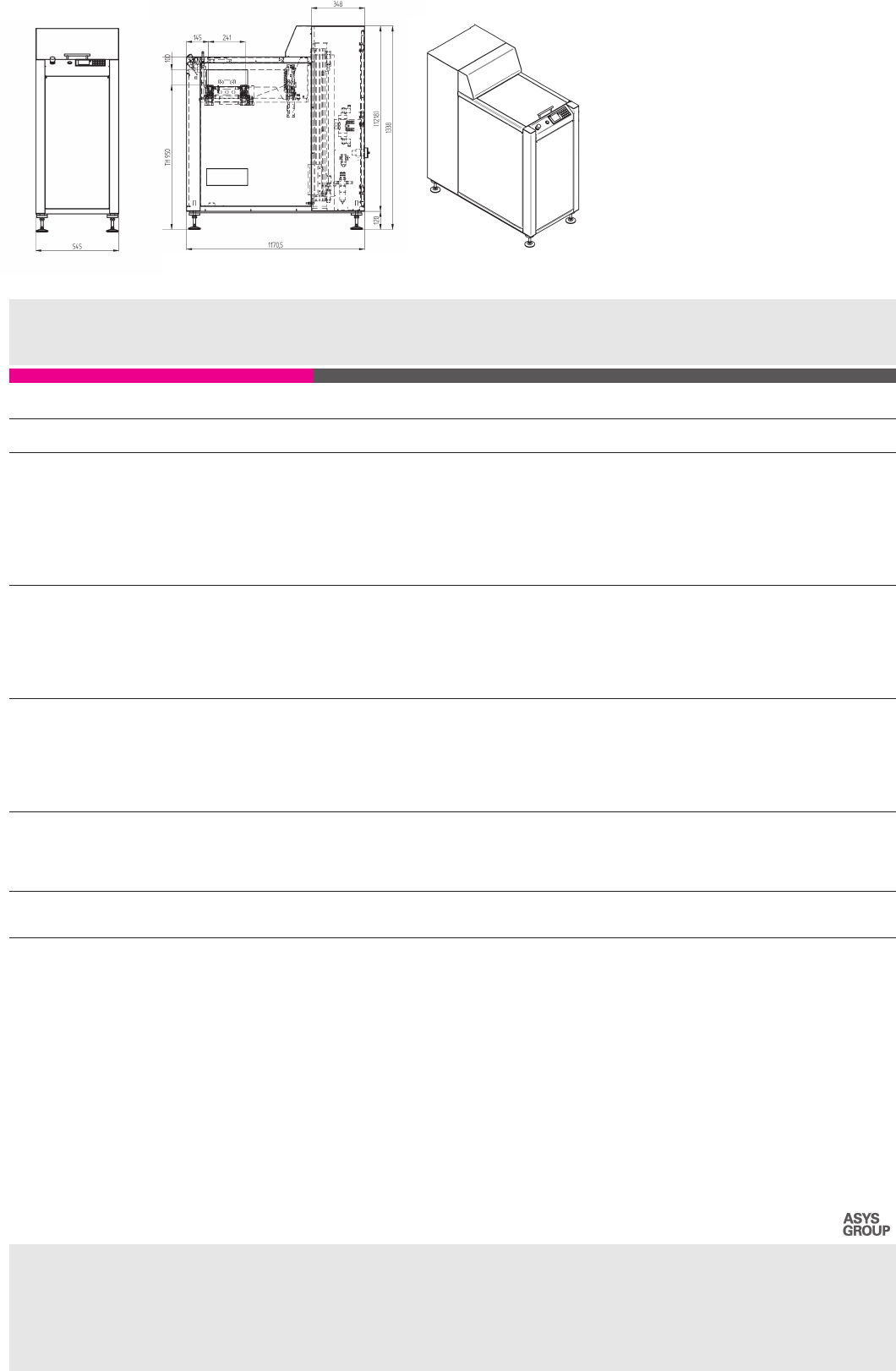

VEGO VL 01
Typ 1 Typ 2 Typ 3
Maschinenkonguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
850 mm ± 50 mm
460 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
850 mm ± 50 mm
460 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
850 mm ± 50 mm
460 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
LP-Gewicht
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
70 bis 540 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
70 bis 640 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,2 kW
6 bar
20 Nl/min
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,2 kW
6 bar
20 Nl/min
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,2 kW
6 bar
20 Nl/min
Maschinenbeschreibung
Länge x Breite x Höhe
1)
Nettogewicht
Geräuschpegel
545 x 1171 x 1238 mm
250 kg
< 75 dB
615 x 1171 x 1238 mm
280 kg
< 75 dB
710 x 1171 x 1238 mm
310 kg
< 75 dB
Upgrades
Linienvernetzung via IC Net
1) andere Dimensionen auf Nachfrage
