Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
8

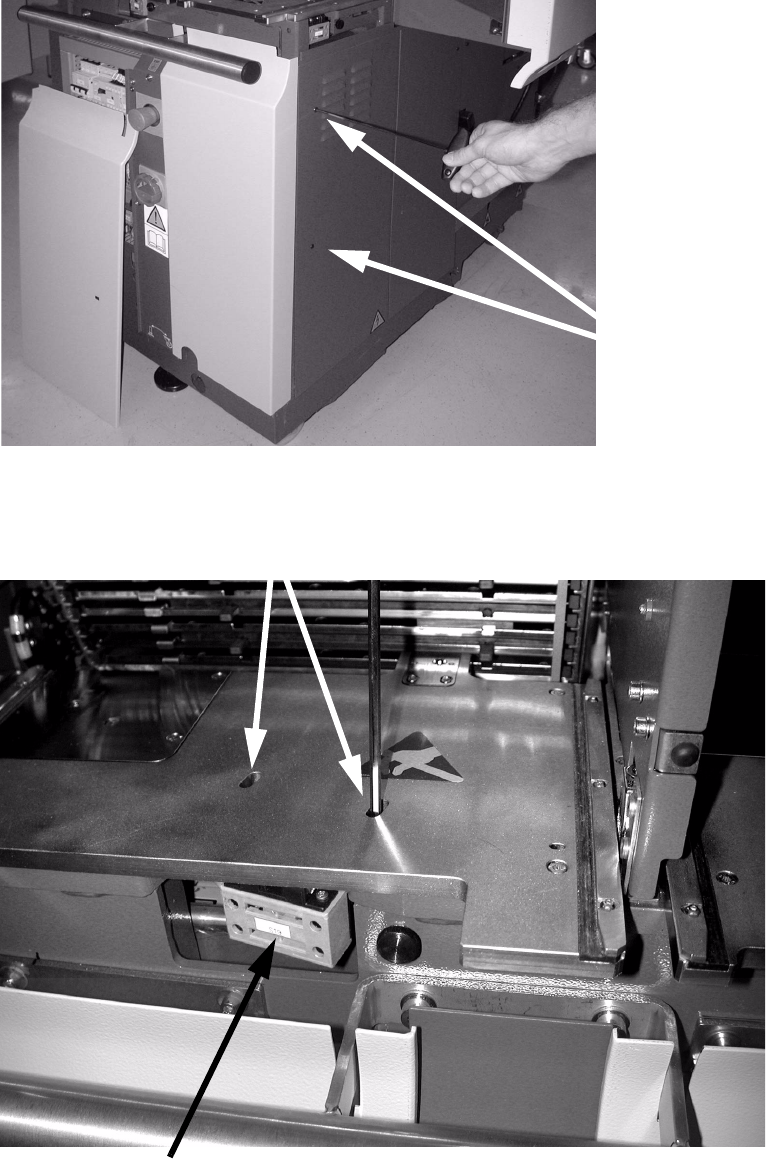

: Nehmen Sie die Verkleidung an der rechten Seite des MTC2 ab (2 Schrauben).
1
: Lösen Sie den Schalter an der Vorderseite aus seiner Position (2 Schrauben).
1
2 Schrauben
Zwei Schrauben
Schalter an der Vorderseite
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
9

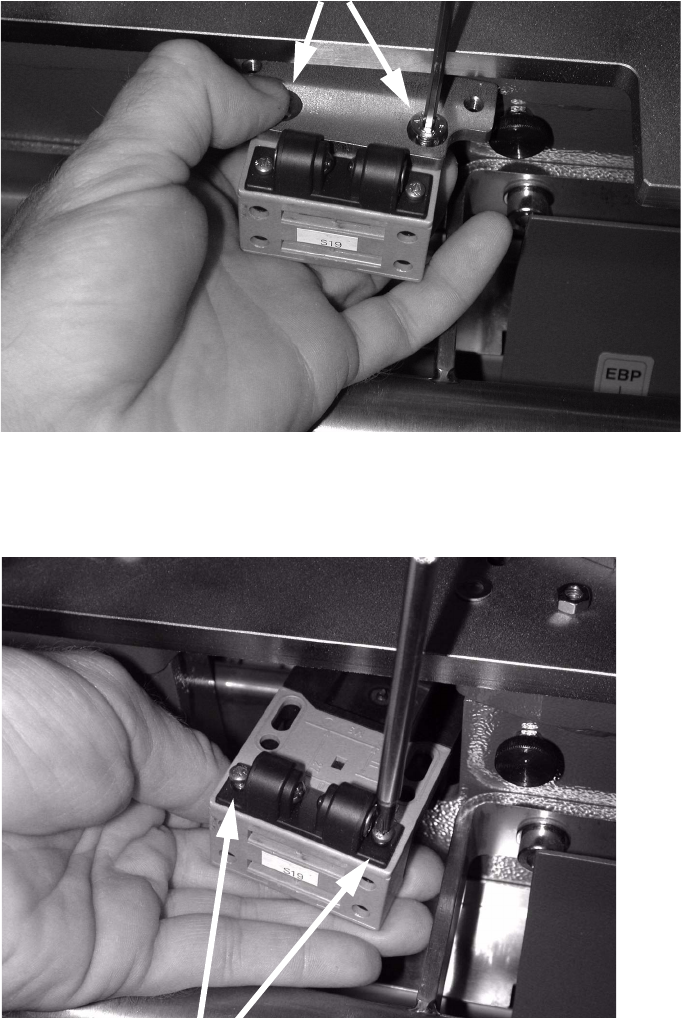

: Ziehen Sie den Schalter heraus und schrauben Sie ihn von der Trägerplatte ab.
1
1
: Schrauben Sie den Kugelraster vom Schalter ab (2 Schrauben).
1
1
1
Zwei Schrauben
Zwei Schrauben
Nachrüstanleitung Schmersal-Schalter Türverriegelung SIPLACE MTC 2
Ausgabe 07/2005
10
: Montieren Sie den neuen Schalter in umgekehrter Reihenfolge.
1

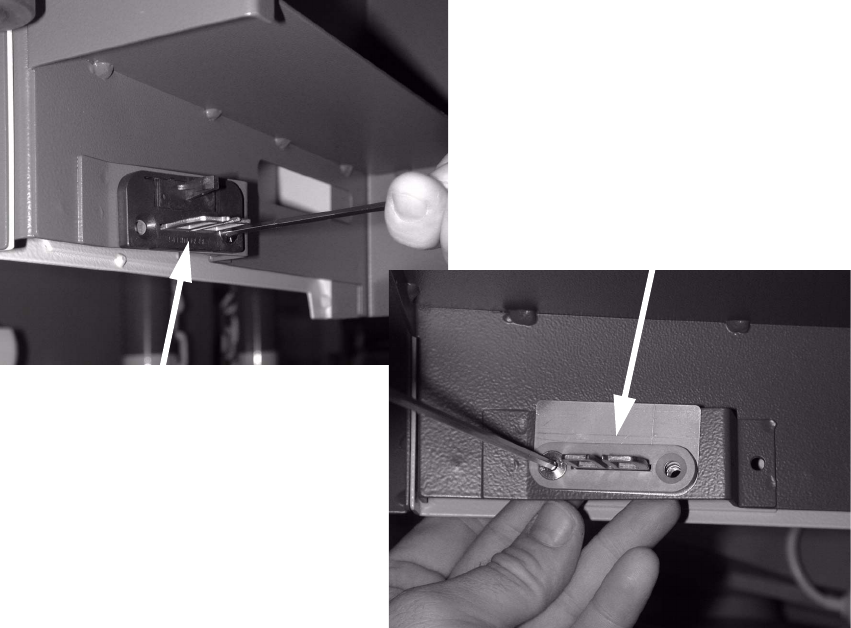

: Wechseln Sie den alten Betätiger in der Tür gegen den neuen aus.
1
1
: Stellen Sie Schalter und Betätiger so aufeinander ein, daß
– die Tür ohne Widerstand geöffnet und geschlossen werden kann,
– der Sicherheitskreis bei geöffneter Tür unterbrochen ist,
– die Tür in geschlossenem Zustand vom Schalter sicher geschlossen gehalten wird.
1
1
1
1
1
1
Vorhandenen Betätiger
entfernen
Neuen Betätiger anschrauben
