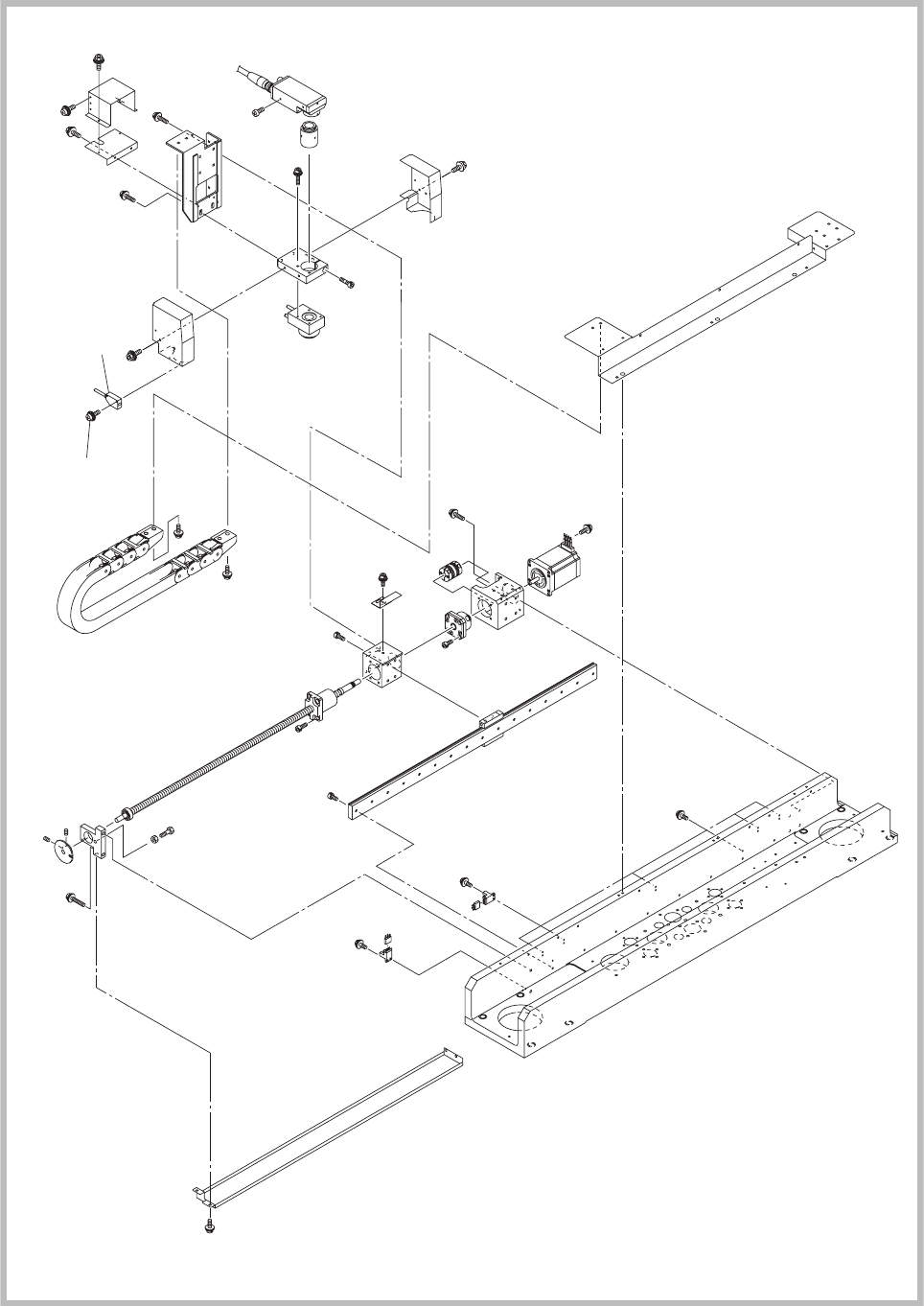

Fig. C2-3
スクリーン認識部
Screen Recognition Section
(BASE:Document No. P-311-00X
UNIT-2 Fig.C2-3)
2H1
2H2
2H3
2H4
1002-001
Fig. C2
半田残量検出機能
(PS-IS100)
REMAINING SOLDER DETECTION FUNCTION(PS-IS100)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1002-001
2H1 090031A8 ASSY_SENSOR 1 10900060A0-001
2H2 221AA322 ROHS_HEX-SCT 2 10900060A0-002
2H3 221HA002 WASHER 2 10900060A0-003
2H4 221HA102 WASHER 2 10900060A0-004
Fig. C2
Fig. C2-3
PS-IS100
平成
22
年
2
月
初版発行
Published, Feb. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION
編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
1002-001
奥付
COLOPHON
