AirJet ® 594 CRD-SAC MASCHINENKARTE 3 www.dct.cleaning R D C C R D Bezeichnung der Applikation Empfohlene Applikation Empfohlene Temperatur Empfohlene Reinigungszeit Reinigung- skapazität in einer Schicht Re ow Filter, …
AirJet
®
594 CRD-SAC
MASCHINENKARTE
2
www.dct.cleaning
ALLGEMEINE INFORMATION
Die AirJet
®
-Reinigungssysteme stellen eine
einzigartige Luftblasentechnologie dar, die von DCT
entwickelt und hergestellt wird.
Maschinen mit Luftblasentechnologie werden
für die schonende und dennoch hocheffi ziente
Unterhaltsreinigung von Refl ow- und
Wellenlötanlagen wie Lötrahmen, Filter,
Wärmetauscher usw. entwickelt.
Der AirJet
®
„Piano“ kann auch für die Entfernung von
konformen Beschichtungen angeboten werden. Airjet
®
Reinigungssysteme sind in verschiedenen Größen und
mit unterschiedlichen Automatisierungsgraden des
Reinigungsprozesses erhältlich.
Airjet
®
594 CRD-SAC mit 100 % getrennten Prozessen der
Reinigungs-, Spül- und Trocknungstechnologien.
Alle Prozesse sind automatisiert und fi nden in 3 getrennten
Prozesskammern statt, die gleichzeitig Lagertanks
darstellen.
Der AirJet
®
594 CRD-SAC ist mit einem motorisierten
Bediengerät zum einfachen Absenken der Körbe
ausgestattet, der die Körbe herauszieht und sie zwischen
den Prozesskammern bewegt.
Dank dieser Vorrichtung ist der Bediener nicht gezwungen,
schwere Teile zu heben, was die Maschine äußerst
ergonomisch, sicher und benutzerfreundlich macht.
Die Reinigung fi ndet in der ersten Einlasskammer
statt, wo der Bediener den Teilekorb mit Hilfe eines
Bediengeräts absenkt. Nach der Reinigung bewegt der
Bediener den Korb in die Spülkammer und dann in die
Trocknungskammer.
Alle 3 Kammern können unabhängig eingesetzt werden,
was die Reinigungskapazität der Maschine erhöht und die
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert.
Abhängig von Ihren Reinigungsanforderungen,
der DCT-Projektmanager in Zusammenarbeit
mit einem lokalen Distributor beraten
auf eine geeignete Reinigungsfl üssigkeit auf
Wasserbasis und die korrekte Einrichtung des
gesamten Prozesses.
AirJet
®
594 CRD-SAC
MASCHINENKARTE
3
www.dct.cleaning
R
D
C
C
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
Re ow Filter, Lötrahmen
30 – 50°C 86 – 122 °F 35 min. 192 **
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
REINIGUNG
SPÜLUNG
TROCKNUNG
AirJet
®
594 CRD-SAC
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 2600 x 1700x 2600 mm 102.3 x 66.9 x 102.3 in
Gewicht 720 Kg 1587 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,3 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 21.83 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 470 x 880 x 600 mm 18.5 x 34.65 x 23.62 in
Abmessungen des Trägerkorbs 455 x 855 x 500 mm 17.91 x 33.66 x 19.69 in
Maximale Belastung des Korbs 50 Kg 110 lb
Abmessungen des Handlingwagens 570 x 1354 x 950 mm 22.44 x 53.30 x 37.40 in
Maximale Belastung des Handlingwagens 50 Kg 110 lb
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur
bis 60°C
Ab der Umgebungstemperatur
bis 140°F
Volumen der Speichertanks (Reinigen, Spülen) 200 l 52.8 gal
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 5,7“ PLC + 5.7“

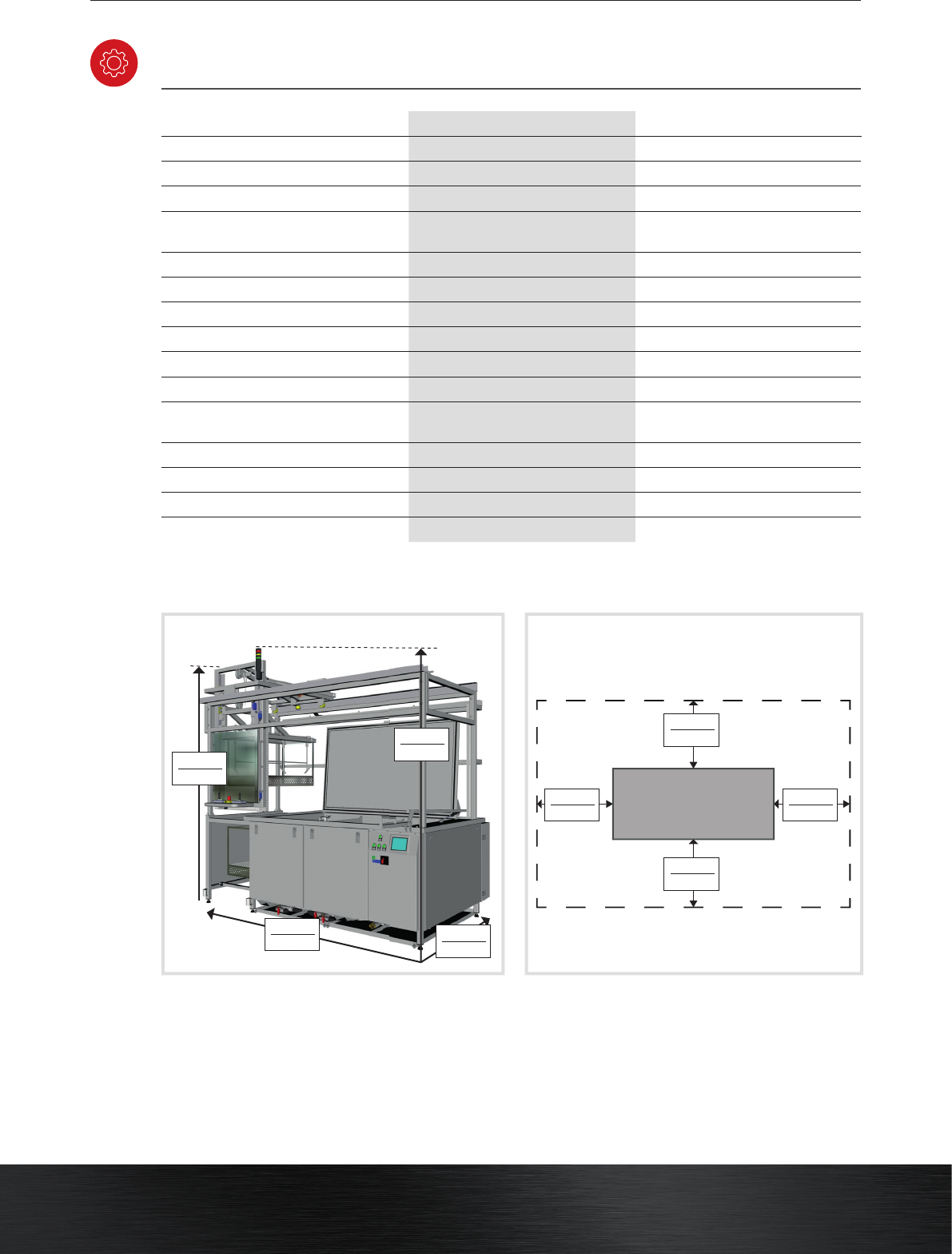

TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
2600 mm
102.3 in
2600 mm
102.3 in
1700 mm
66.9 in
metrische Einheiten imperiale Einheiten
2400 mm
94.5 in
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
