YG300_KHN_e.pdf - 第43页

W i r i n g p a r t s l i s t KHN-0709 P AGE 41 Condential & Proprietary No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks 1 KHN-M661A-000 HNS,XB1 1-MAIN SW 1 J0001 39 KHN-M663A-000 HNS…

100%1 / 47
PAGE
40
Condential & Proprietary

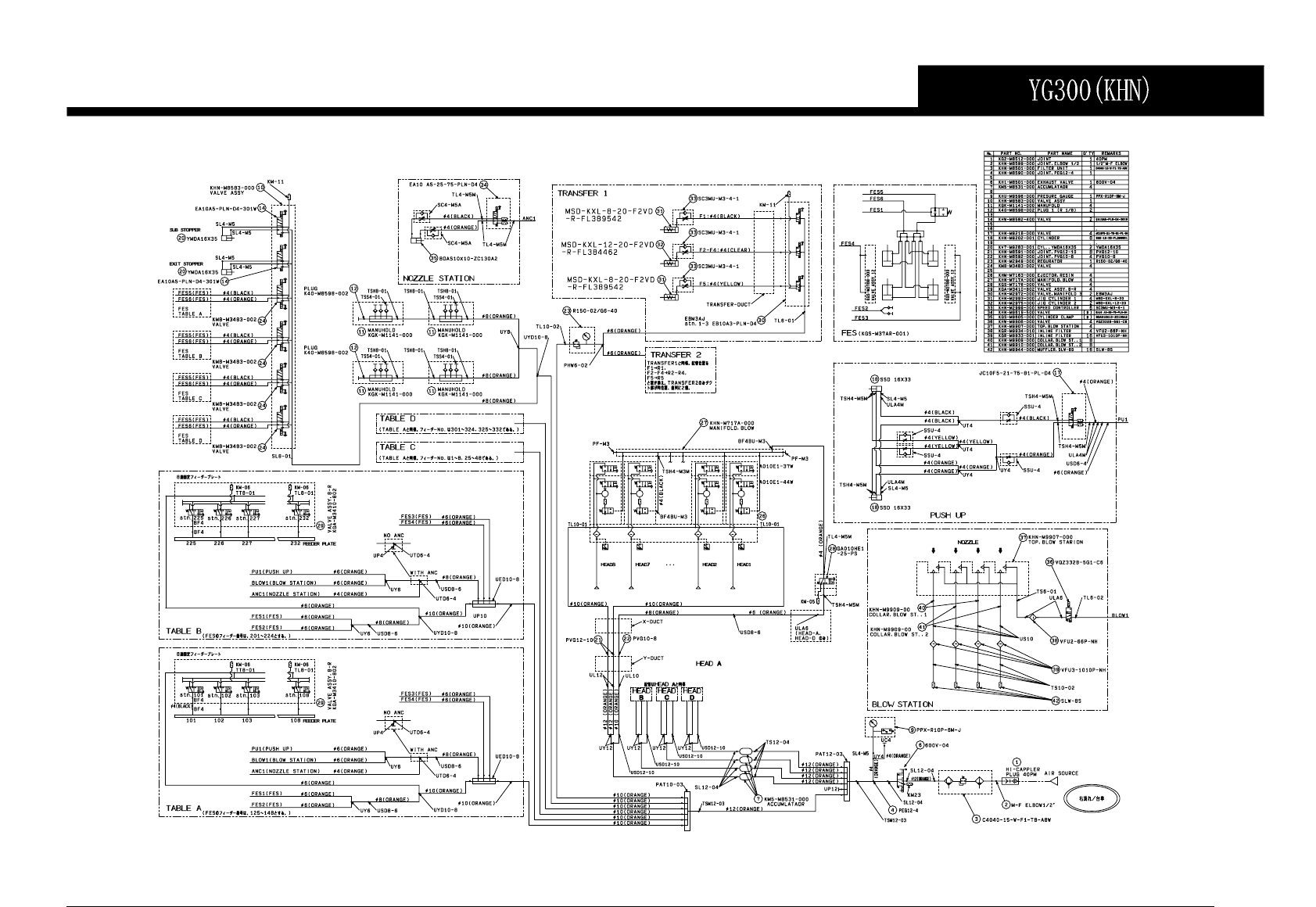

Air circuit
H 0 1 0 9 1 8
W i r in g p a r t s l i s t
KHN-0709
PAGE
41
Condential & Proprietary
No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks
1 KHN-M661A-000 HNS,XB11-MAIN SW 1 J0001 39 KHN-M663A-000 HNS,QF23-XT41 1 J0075
2 KHN-M661B-000 HNS,QF11-QF12 1 J0002 40 KHN-M663B-000 HNS,SRV1 C/R PWR 1 J0076
3 KHN-M661C-000 HNS,QF12-QF13 1 J0003 41 KHN-M663C-000 HNS,SRV2 C/R PWR 1 J0077
4 KHN-M661D-000 HNS,QF11 12-KM01 02 2 J0004,J0006 42 KHN-M663F-000 HNS,QF24-GS41 1 J0082
5 KHN-M661D-100 HNS,KM01-TM11 1 J0005 43 KHN-M663G-000 HNS,GS41-QF61 62 1 J0083
6 KHN-M661E-000 HNS,KM02-TM12 1 J0007 44 KHN-M663K-000 HNS,CD-DRIVE PWR 1 J0086
7 KHN-M661F-000 HNS,QF13-TC11 1 J0008 45 KHN-M663L-000 HNS,VAC PUMP PWR 1 1 J0088
8 KHN-M661M-000 HNS,TAP CHANGE 18 J0009-J0026 46 KHN-M663M-000 HNS,VAC PUMP PWR 2 1 J0089
9 KHN-M661M-100 HNS,TAP CHANGE 2 J0027,J0028 47 KHN-M662V-010 HNS,MONITOR PWR 1 J0090
10 KHN-M661G-000 HNS,TM11-QF31 1 J0029 48 KHN-M662Y-000 HNS,LCD POWER 1 J0091
11 KHN-M661H-000 HNS,QF31 33-KM11 15 2 J0030,J0035 49 KHN-M663X-000 HNS,OUTLET 1 J0094
12 KHN-M661K-001 HNS,KM12-NF11 1 J0032 50 KHN-M663P-010 HNS,CONV-R MTR PWR 1 J0095
13 KHN-M661L-000 HNS,NF11-SERVO1 1 J0033 51 KHN-M663R-010 HNS,CONV-L MTR PWR 1 J0096
14 KHN-M661N-000 HNS,TM12-QF33 1 J0034 52 KHN-M663S-000 HNS,GS21-QF41 42 1 J0097
15 KHN-M661S-000 HNS,KM16-NF12 1 J0037 53 KHN-M663T-000 HNS,I/O CONV.R PWR 1 J0098
16 KHN-M661T-000 HNS,NF12-SERVO2 1 J0038 54 KHN-M663U-000 HNS,I/O CONV.L PWR 1 J0099
17 KHN-M661U-000 HNS,TM11-QF32 1 J0039 55 90K30-899030 HNS,PE 1 J0101
18 KHN-M661V-001 HNS,QF32-GS31 1 J0040 56 90K30-789060 HNS,EARTH 7 J0102-J0104,J0106-J0108,J0112
19 KHN-M661W-000 HNS,TM12-QF34 1 J0041 57 90K30-245030 HNS,EARTH 2 J0105,J0109
20 KHN-M661X-001 HNS,QF34-GS32 1 J0042 58 90K30-789050 HNS,EARTH 3 J0110,J0111
21 KHN-M661Y-000 HNS,TC11-QF21 1 J0043 59 KV8-M66L1-001 HNS,FG-C/R 3 J0119-J0121
22 KHN-M662A-000 HNS,U10 JUMPER 2 J0044,J0045 60 90K30-544120 HNS,EARTH 4 J0122-J0129
23 KHN-M662A-100 HNS,V10 XT21B XT21C 1 J0046 61 90K30-544150 HNS,EARTH 4 J0126-J0129
24 KHN-M662B-000 HNS,V10 JUMPER 2 J0047,J0049 62 90K30-544130 HNS,PE 1300 4 J0130-J0133
25 KHN-M663V-000 HNS,V10 JUMPER 1 J0048 63 90K30-544100 HNS,EARTH 2 J0134,J0135
26 KHN-M662D-000 HNS,TM11-QF35 1 J0052 64 90K30-544090 HNS,EARTH 6 J0136,J0137
27 KHN-M662K-000 HNS,TM12-QF37 1 J0057 65 90K30-544060 HNS,EARTH 1 J0138
28 KHN-M662C-010 HNS,GS31-QF51 1 J0062 66 90K30-544040 HNS,EARTH 2 J0143,J0144
29 KHN-M662T-000 HNS,QF51-KM13 1 J0063 67 KHN-M66F0-000 HNS,CN43L EMG 1 J0151
30 KHN-M662E-000 HNS,KM13 LOOP 1 J0064 68 KGA-M667J-002 HNS,EMG SW 4 J0152,J0154,J0162,J0164
31 KHN-M662F-000 HNS,HEAD AB PWR 2 J0065,J0066 69 KHN-M66F1-000 HNS,COVER SW 4 J0153,J0155,J0163,J0165
32 KHN-M662H-010 HNS,GS32-QF52 1 J0067 70 KHN-M66F5-000 HNS,CN43R EMG 1 J0161
33 KHN-M662W-000 HNS,QF54-KM17 1 J0068 71 KHN-M66F6-000 HNS,X-FLEX EMG AD 2 J0171,J0177
34 KHN-M662L-000 HNS,KM17 LOOP 1 J0069 72 KHN-M66F7-001 HNS,Y-FLEX EMG AD 2 J0172,J0178
35 KHN-M662M-000 HNS,HEAD CD PWR 2 J0070,J0071 73 KHN-M66F8-001 HNS,X-FLEX EMG BC 2 J0173,J0175
36 KHN-M662P-001 HNS,QF21-GS21 1 J0072 74 KHN-M66F7-101 HNS,Y-FLEX EMG BC 2 J0174,J0176
37 KHN-M663W-000 HNS,U10 JUMPER 2 J0073,J0085 75 KHN-M66FK-011 HNS,CN42R CONTACTOR1 1 J0183
38 KHN-M662S-000 HNS,SYS.C/R PWR 1 J0074 76 KHN-M66FL-010 HNS,CONTACTOR 2 1 J0184
W i r i n g p a r t s l i s t
KHN-0709
PAGE
42
Condential & Proprietary
No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks
77 KHN-M66FM-000 HNS,CONTACTOR 3 1 J0185 115 KHN-M66GX-000 HNS,U-FLEX I/O 4 J0266,J0267,J0269,J0270
78 KHN-M66FN-000 HNS,CONTACTOR 4 1 J0186 116 KHN-M66GY-000 HNS,CN13L UC/D I/O 1 J0268
79 KHN-M66FP-000 HNS,CN42L CONTACTOR5 1 J0187 117 KHN-M66H0-000 HNS,PUSH UP 4 J0271,J0272,J0273,J0274
80 KHN-M66FG-001 HNS,QF23-KM01 1 J0192 118 KHN-M66H1-000 HNS,CN12R-UR I/O 1 J0275
81 KHN-M66FH-000 HNS,KM01-KM02 1 J0193 119 KHN-M66H2-000 HNS,UR/L-FLEX I/O 2 J0276,J0278
82 KHN-M66FJ-000 HNS,KM01 JUMPER 1 J0194 120 KHN-M66H3-000 HNS,CN12L-UL I/O 1 J0277
83 KHN-M66G0-001 HNS,CN18L SW AC 1 J0201
121 KHN-M66H4-010 HNS,CN16R FDR A I/O 1 J0279
84 KHN-M66G1-000 HNS,CN15L F PANEL 1 J0202 122 KHN-M66H5-010 HNS,CN17R FDR B I/O 1 J0280
85 KHN-M669V-600 HNS,SWITCH RECOVER 4 J0203,J0204,J0221,J0222 123 KHN-M66H6-000 HNS,AMF 4 J0281,J0283,J0287,J0289
86 KHN-M66G2-000 HNS,CN13R Y OT/ORG 1 J0206
124 KHN-M66H7-010 HNS,BST BLOW 4 J0282
87 KHN-M66G3-000 HNS,CONV.DRIVER 2 J0207,J0225 125 KHN-M66HA-010 HNS,CN16L FDR C I/O 1 J0285
88 KHN-M66G4-000 HNS,CN36 FAN 2 J0208,J0226
126 KHN-M66HB-010 HNS,CN17L FDR D I/O 1 J0286
89 KHN-M66G5-000 HNS,CN38 SMEMA 2 J0209,J0227
127 KHN-M66HC-000 HNS,AIR PRE. 1 J0288
90 KHN-M66G6-000 HNS,CONV. MOTOR 1 2 J0211,J0229 128 KHN-M66HG-000 HNS,T2-AXIS I/O 1 J0291
91 KHN-M66G7-000 HNS,CONV. MOTOR 2 2 J0212,J0230
129 KHN-M66HH-000 HNS,T1-AXIS I/O 1 J0292
92 KHN-M66G8-000 HNS,SMEMA SEL.L 1 J0213 130 KHN-M66HL-010 HNS,VALVE CLAW R 1 J0295
93 KW3-M66GW-003 HNS,NEXT INTERFACE 1 J0214,J0235 131 KHN-M66HS-000 HNS,T1R-FLEX CHECK R 1 J0300
94 KW3-M66GX-004 HNS,PRE,INTERFACE 1 J0217,J0232
132 KHN-M66HT-000 HNS,T2-FLEX CHECK R 1 J0301
95 KHN-M66G9-001 HNS,CN18R SW BD 1 J0219 133 KHN-M66HV-001 HNS,B.CHECK R 1 J0303
96 KHN-M66GA-000 HNS,CN15R R PANEL 1 J0220 134 KHN-M66J1-010 HNS,T1R-FLEX CLAW R 1 J0308
97 KV7-M66V5-012 HNS,NEXT 1 J0223 135 KHN-M66J2-010 HNS,T2-FLEX CLAW R 1 J0309
98 KV7-M66V4-010 HNS,24-4(PREVIOUS) 1 J0224 136 KHN-M66J4-010 HNS,CLAW R 1 J0311
99 KHN-M66GB-000 HNS,CN13L Y OT/ORG 1 J0224 137 KHN-M66J5-000 HNS,T1R-FLEX T2 ORG 1 J0312
100 KHN-M66GG-000 HNS,SMEMA SEL.R 1 J0231 138 KHN-M66J7-010 HNS,VALVE CLAW F 1 J0315
101 KHN-M66GH-000 HNS,Y-FLEX OT ORG AD 2 J0237,J0240 139 KHN-M66JC-000 HNS,T1L-FLEX CHECK 1 J0320
102 KHN-M66GH-100 HNS,Y-FLEX OT ORG BC 2 J0238,J0239 140 KHN-M66JE-000 HNS,B.CHECK F 1 J0322
103 KHN-M66GJ-010 HNS,VACUUM SENSOR 4 J0241,J0243,J0245,J0247 141 KHN-M66JJ-010 HNS,T1L-FLEX CLAW 1 J0326
104 KHN-M66GK-010 HNS,HEAD BLOW 4 J0242,J0244,J0246,J0248 142 KHN-M66JL-010 HNS,CLAW F 1 J0328
105 KHN-M66GL-000 HNS,OPE.PANEL F 1 J0249 143 KHN-M66JM-000 HNS,ACTIVE CHANGE 1 J0329
106 KHN-M66GM-000 HNS,OPE.PANEL R 1 J0250 144 KHN-M66HG-500 HNS,T2-AXIS I/O 1 J0338
107 KHN-M66GN-000 HNS,SWITCH ACTIVE 2 J0251,J0258 145 KHN-M66HH-500 HNS,T1-AXIS I/O 1 J0339
108 KHN-M66GP-000 HNS,SWITCH START 2 J0252,J0259 146 KHN-M66JR-000 HNS,CN8L FES AB 1 J0340
109 KHN-M66GR-000 HNS,SWITCH STOP 2 J0253,J0260 147 KHN-M66JS-000 HNS,CN9L FES CD 1 J0341
110 KHN-M66GS-000 HNS,SWITCH ERR CLR 2 J0254,J0261 148 KHN-M66JT-000 HNS,CN5L SIG.TOWER 1 J0342
111 KHN-M66GT-000 HNS,SWITCH READY 2 J0255,J0262 149 KHN-M66P1-000 HNS,CHECK4-5 F 1 J0351
112 KHN-M66GU-000 HNS,SWITCH RESET 2 J0256,J0263 150 KHN-M66P3-000 HNS,CHECK1 R 1 J0353
113 KHN-M66GV-000 HNS,ERROR LAMP 2 J0257,J0264 151 KHN-M66P5-010 HNS,CLAW1 R 1 J0355
114 KHN-M66GW-000 HNS,CN11R UA/B I/O 1 J0265 152 KHN-M66P6-010 HNS,CLAW2-4 R 1 J0356
