ion line.

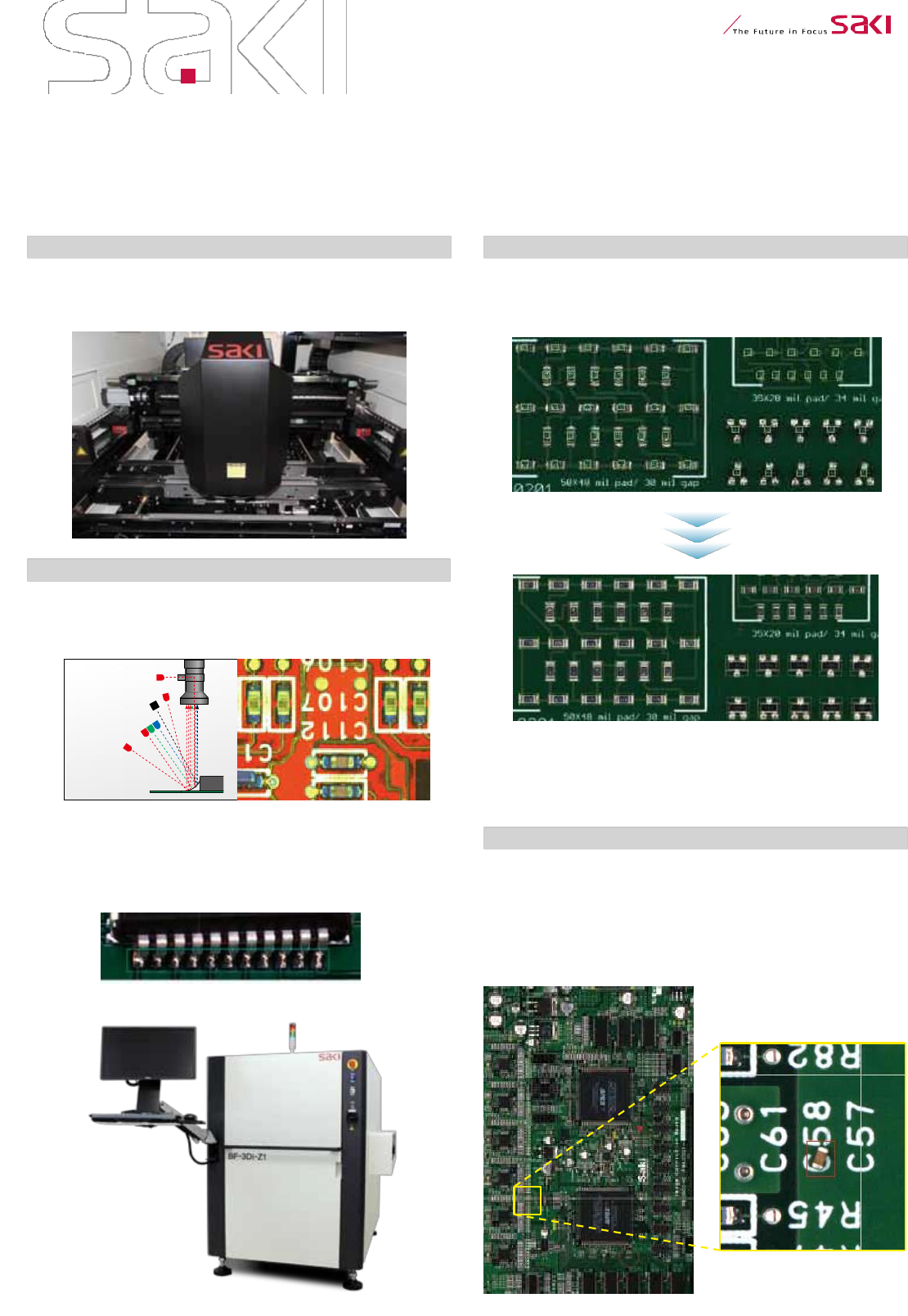

【新产品】
中大尺寸 3D AOI
BF-3Di-L1
超大尺寸 3D AOI
BF-3Di-Z1
双轨 中尺寸 3D AOI
BF-3Di-D1
SAKI 公司推出了新一代 3D AOI 系统。 BF- 3 Di- L1 为中大
尺寸 AOI, BF- 3 Di-Z1 为超大尺寸 AOI, BF-
3Di-D1 为中尺寸双轨
AOI, 这个产品阵列为全类型尺寸基板提供了理想的 3D 外观检查
方案。
BF- 3 Di 系列采用多段环形灯照明及 SAKI 独特的同轴落射
照明来测量焊锡高度并能够精确重建 焊 点 及部品元件的几何
外 形 图 像 。
Saki 新的自 动编程 软件可以 根 据 元件 信 息 自动生 成 检测
库，所需信息为料号，封装号和 Gerber。BF 3 Di 系列比采用传
统编程方式的 AOI 在检测库创建时间方面提高了 50%以上的效率。
未进行自动编程时
只导入了 CAD 坐标数据
已进行了自动编程
检测库自动制作完成
多段环形照明 (光路图) 复合光技术(MLT)
配合全新开发的 4 侧角度相机, BF- 3 Di 系列可以精确检
测 J 型引脚, QFN 和其他一些诸如顶置相机很难检测的连接器
等元件。
J 型角不良画面
BF-3Di 系 列 具 备 了 多 余 元 件 检测（ E C D ） 的 能 力 。
ECD 功能可以检测抛料也可以检测诸如锡球等 SMT 生产中的
其他异物。 ECD 功 能 设 置 非 常 简 便 ， 并 且 不 仅 可 以 提 高
贴片区域的质量也可以应用到整板区域。
多余元件检测功能
新开发的光学结构
自动编程
产品阵容
BF-3Di
Series
Coaxial Top
Top
Stripe Pattern
Side
Low
主视图
BF-3Di-L1 / BF-3Di-D1
品名
BF
-3Di-L1
BF
-3Di-
Z
1
BF
-3Di-D1
水平解析度
18μm
高度解析度
1μm
重复精度
2μm (3 ) 以下
基板尺寸
50 x 60 - 460 x 510mm
50 x 60 - 686 x 870mm
50 x 60 - 460 x 510mm
(
单轨使用
)
50 x 60 - 320 x 510mm
(
双轨使用
)
1040 mm
PCB
厚度
0.6 to 5.2mm (0.02 to 0.20 in.)
(*)
PCB
翘曲
+/- 2mm (0.08 in.)
零部件高度
Top: 40mm (1.57 in.), Bottom: 40mm (1.57 in.)
带有角度零部件的检查
0 to 359° (
以
1°
为单位
)
主要的
缺件，偏移，侧立，立碑，倒置，极反，连锡，无锡，少锡，虚焊
BF-3Di-Z1
侧视图
BF-3Di-L1 / BF-3Di-Z1 / BF-3Di-D1
240 mm
1530 mm
检测项目
元件翘起，焊接异常
相机
CMOS
区域相机
照明
4
向投射和多段环形照明
FOV 尺寸 36 x 36mm (1.42 in. x 1.42 in.)
图像读取时间
390 ms/FOV
基板交换时间
約 5 秒
传送方式
扁平皮带
轨道高度 880 to 965mm (34.65 to 37.99 in.)
轨道宽度调整
自动
操作系统
Windows 7 英文版
(*)基板厚度包括了基板的弯曲。
电源
单相
200 to 240 V +/-10%, 50/60 Hz
功率 1.3 kVA
气压 0.5 MPa, 5 L/min (ANR)
环境温湿度
15 °C (59 °F) to 30 °C (86 °F) / 15 to 80 % RH (Non-condensing)
噪音
75 dB
外形尺寸 BF-3Di-L1 / BF-3Di-D1: 1040 x 1530 x 1500 mm
BF-3Di-Z1: 1340 x 1530 x 1500 mm (52.76 x 60.24 x 59.06 in.)
重量
约 950 kg (2,094.39 lbs)
修理终端
,
离线编辑器
,
角度相机
(
出厂前选装
)
Published February 2016.
SJ38DCF01-01.2E
© 2016 Saki Corporation. All Rights Reserved.
Specifications contained in the flyer are subject to change without notice.
Saki Corporation
Headquarters
Ogawa Building, 4-14-7, Nakanobu,
Shinagawa-ku, Tokyo, Japan, 142-0053
TEL: +81-3-5788-6280 FAX: +81-3-5788-6295
E-mail:sakicorp@sakicorp.com
选项
安装规格
产品规格

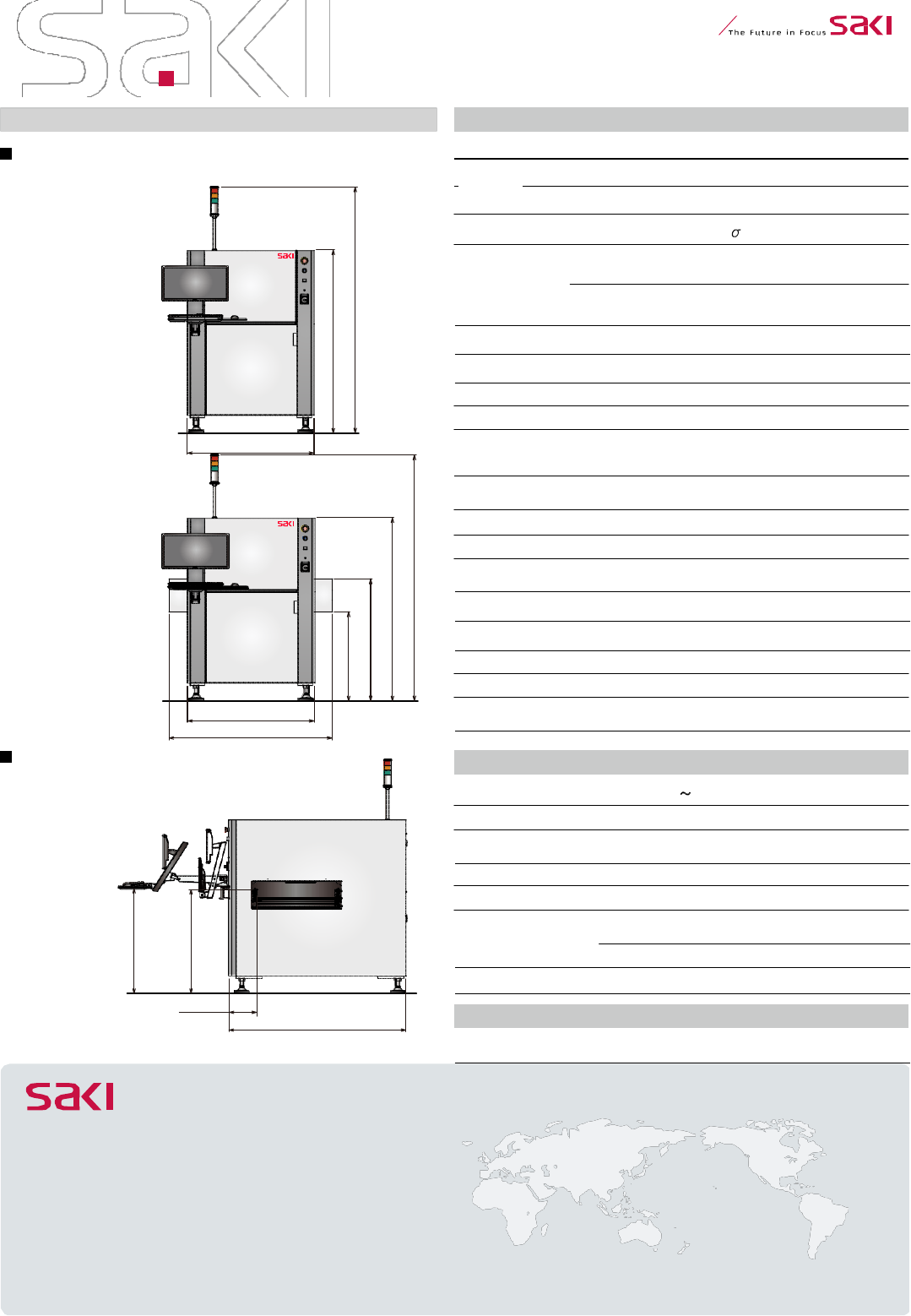

外观图
