第 8 页 共 79 页

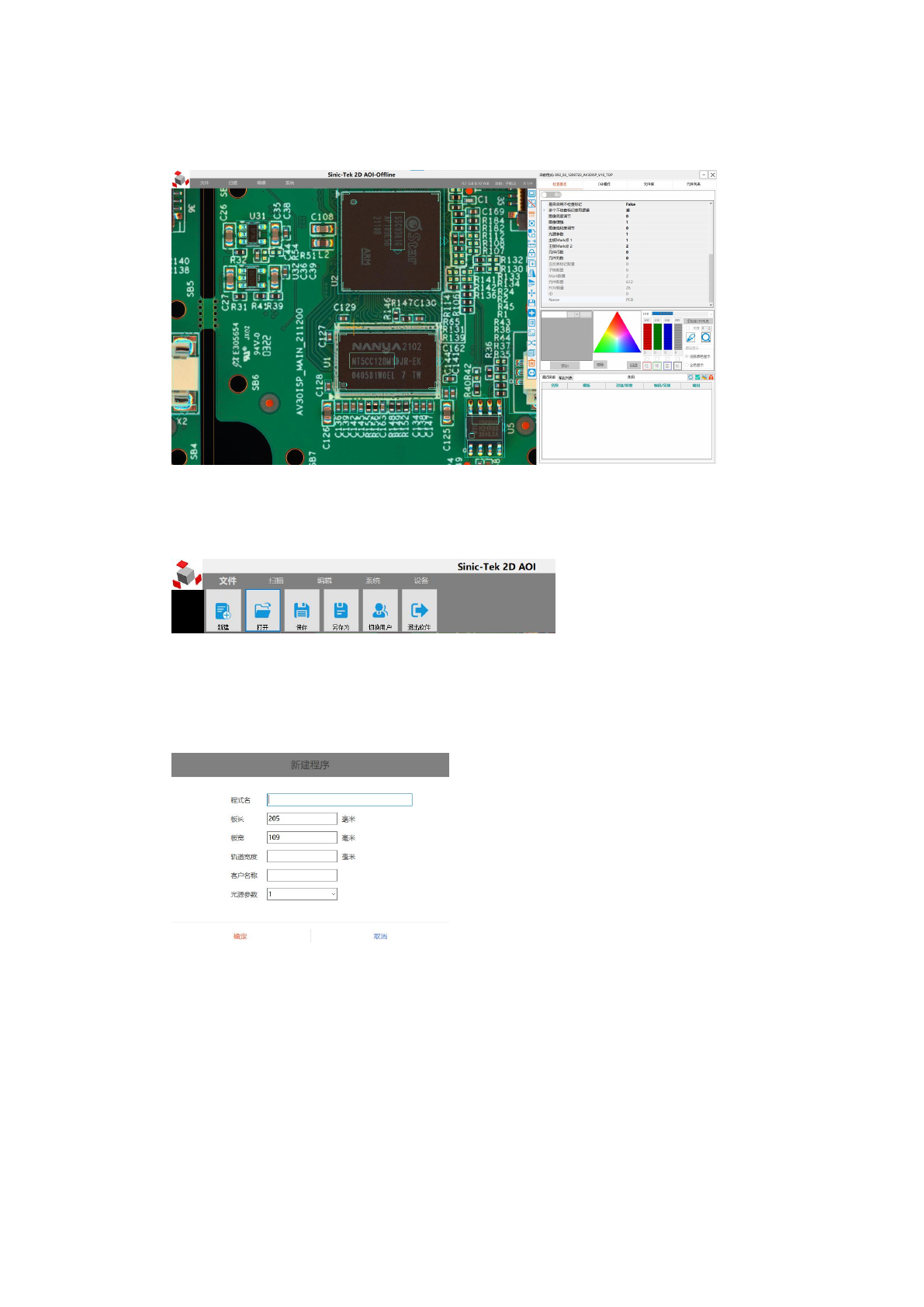

2.2.1 主界面分布图
2.2.1.1 文件菜单
1、新建
点击“文件--新建”图标，将会弹出以下对话框
界面设置说明：
程式名：可输入电路板的机种名
板长：待编辑程式电路板的长度，单位毫米
板宽：待编辑程式电路板的宽度，单位毫米
轨道宽度：输入板子的实际宽度，单位毫米
客户名称：可输入客户的名称或者代号
光源参数：可选择自定义光源参数，检测不同制程的产品
第 9 页 共 79 页
确定:完成新建程式，可进入扫描图像和导入 CAD。
2、打开
点击“文件--打开”图标，将会弹出以下对话框
选中相应的程式，点“确定”，即可载入程式会把电路板图像载入进来，点“取消”，退出不
选择程式
3、保存
点击“文件--保存”图标，将会弹出以下对话框
子目录名称：可按客户名称或者产品类型输入不同的子目录名称，把程式归类到不同的
子目录
程式名称：输入相应的机种名称，用来保存程式
第 10 页 共 79 页
当勾选“保存整图”时，将会把整图一起保存
点击“确定”，完成保存程式，点击“取消”退出不保存
4、另存为程序
点击“文件--另存为”图标，可以另存程序，操作与保存程序程序类似
5、切换用户
点击“文件--切换用户”图标，进行用户权限之间的切换，可一键切换为操作员用户
6、退出软件
点击“文件--退出软件”图标，退出当前软件
2.2.1.2 扫描菜单
1、扫描整板
让电路板自动进入机器轨道停板位置，点击“扫描整板”图标，机器开始扫描获取整个电
路板的图片，此功能用于新做程式或者更新电路板的整图用于调试程式
2、扫描 FOV
当完成程式的编辑，需要点击“扫描 FOV”图标，获取 FOV 图像和路径，用来整板模拟测试
3、扫描当前
点击“扫描当前”图标，可对 PCB 板当前光标位置拍摄图片，用此新图片编辑当前元件
4、清除 FOV
清除当前程序的 FOV 图像
