A Liquidyn ® P-Jet é uma válvula de jetting de alto rendimento desenhada para a micro dosificação sem contao de fluidos de viscosidade media a baixa, como azeites, graxas, adesivos, fluxos e produtos preenchidos. A válvula …
A Liquidyn
®
P-Jet é uma válvula de jetting de alto rendimento desenhada
para a micro dosificação sem contao de fluidos de viscosidade media
a baixa, como azeites, graxas, adesivos, fluxos e produtos preenchidos.
A válvula P-Jet pode gerar micro depósitos ate um mínimo de 3 nl a
frequências de dosificação ate um máximo de 280 Hz, para acelerar os
processos de produção. A válvula também pode dosificar volumes de
fluidos mais importantes e tem capacidade para dosificar linhas e pontos.
Os componentes por onde circulam os fluidos da válvula Liquidyn P-Jet
estão separados do acionador e estão disponíveis em versões de aço
inoxidável e plástico (PEEK) o que facilita a sua troca. Este desenho
modular permite que a válvula seja capaz de distribuir uma ampla
variedade de materiais e facilmente e facilita a alternância entre os tipos
de fluidos e a substituição de componentes.
Com o seu funcionamento electro-pneumático acionado por um disparador
de baixa tensão,a P-Jet incorpora um sinal por impulsos ajustável. A
válvula pode-se acionar utilizando bem um controlador de válvula Liquidyn
ou um controlador de alto nível fornecido pelo cliente, como um PLC.
O tempo de abertura da válvula pode começar aos 2 ms. O impulsor da
dosificação permanece aberto ate que o sinal de disparo termina.
Mesmo os processos mais exigentes e delicados—quer pela sua
complexidade do produto ou pelas tolerâncias posicionais— são fáceis
de implementar com a dosificação sem contao da válvula P-Jet.
Características
• Apta para fluidos de viscosidade baixa a media.
• Volume de dosificação a partir de 3 nl.
• Frequências de dosificação ate um máximo de280 Disparos/
Minuto (280Hz).
• Capacidade para dosificar linhas ou gotas.
• Funcionamento de baixa tensão (24 VCC).
• Desenho modular.
• Dosificação 3D.
Vantagens
• A alta repetibilidade e a alta precisão oferecem resultados de
dosificação muito homogéneos para aumentar a produtividade.
• Componentes intercambiáveis para agilizar a alternância entre
tipos de fluidos e facilitar a manutenção e as reparações .
• Podem-se dosificar substâncias muito abrasivas, alem de
fluidos de baixa viscosidade.
• Construção conforme a IP65, pelo que a válvula é resistente
a poeira e compatível com as lavagens com agua.
Micro dosificação de alta precisão: estável, precisa, rápida e flexível

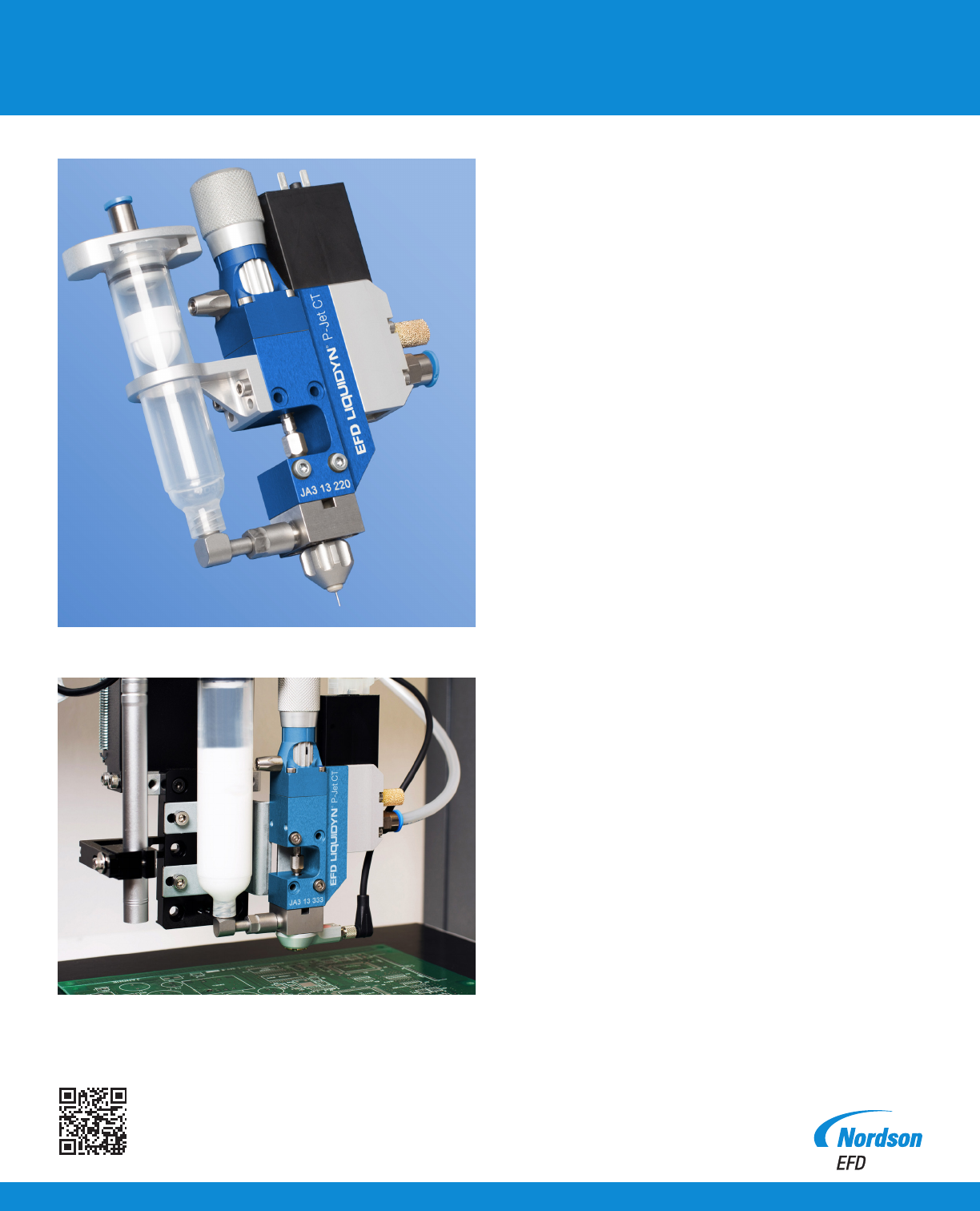

Válvula de Jato Pneumático da Série Liquidyn P-Jet
A válvula de alto rendimento Liquidyn P-Jet oferece capacidade de dosificação com
e sem contao.
O material pode-se aquecer no bico, para obter resultados de melhor dosificação.
mais informação
Configure a sua válvula de micro dosificação modular Liquidyn P-Jet.
A válvula de micro dosificação Liquidyn P-Jet pode-se configurar de forma exclusiva para alcançar os melhores resultados de dosificação para o
seu material de aplicação. Um especialista em aplicações da Nordson EFD ajuda-o a selecionar os melhores componentes do sistema da válvula
para obter um rendimento de jetting ótimo.

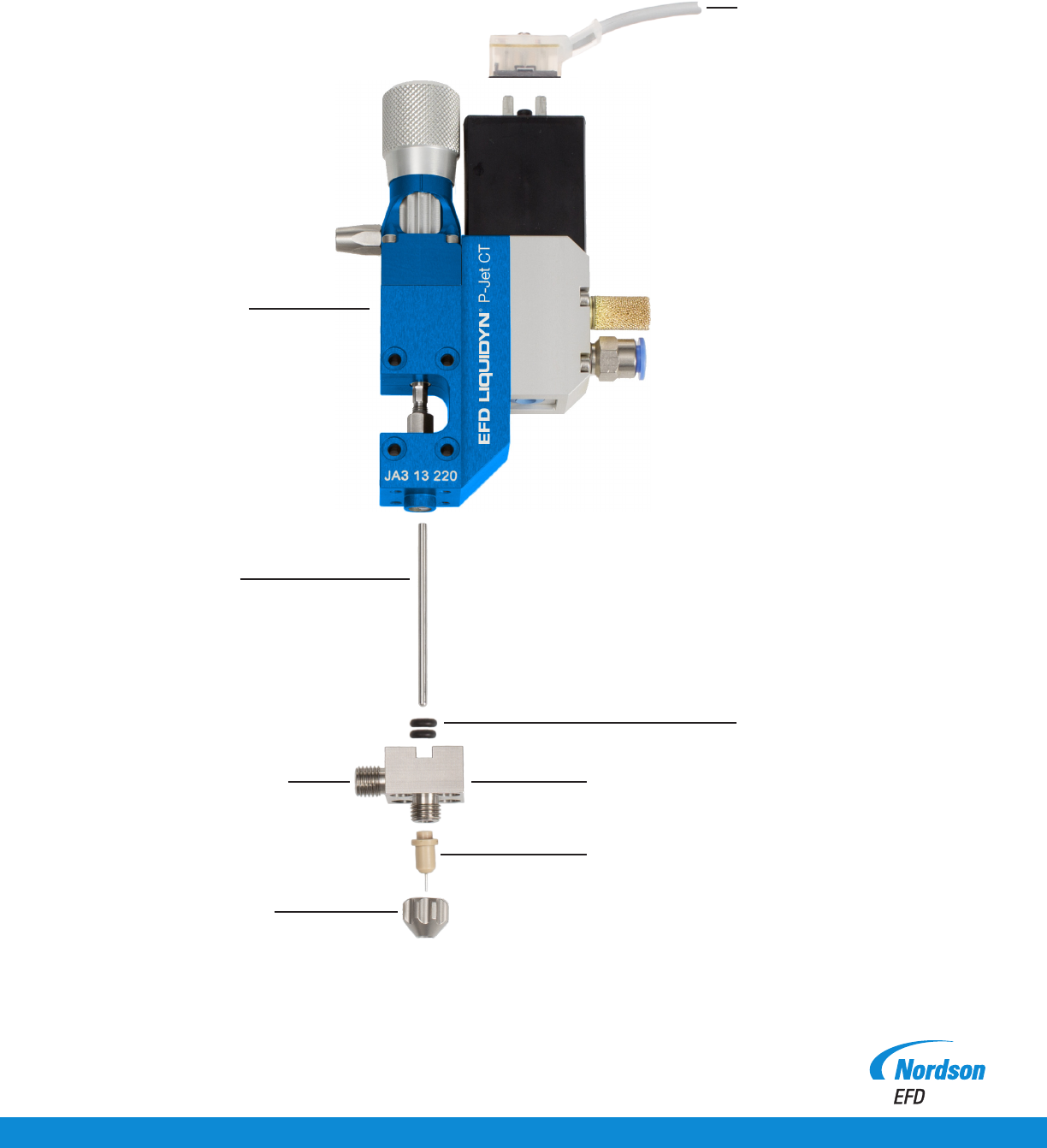

Selecione os componentes.
Se o material precisa de calor para otimizar a dosificação, selecione um aquecedor de bico.
Cabo da válvula
Atuador
Impulsor
• Aço
• Cerâmica
Corpo hidráulico
• Aço
• Plástico (PEEK)
O-rings (2x)
• NBR
• EPDM
• Pérolas
• Viton
Bico
• Aço
• Plástico (PEEK)
Paragem da porca
Conexão de fluido
• Seringa
• Tubos

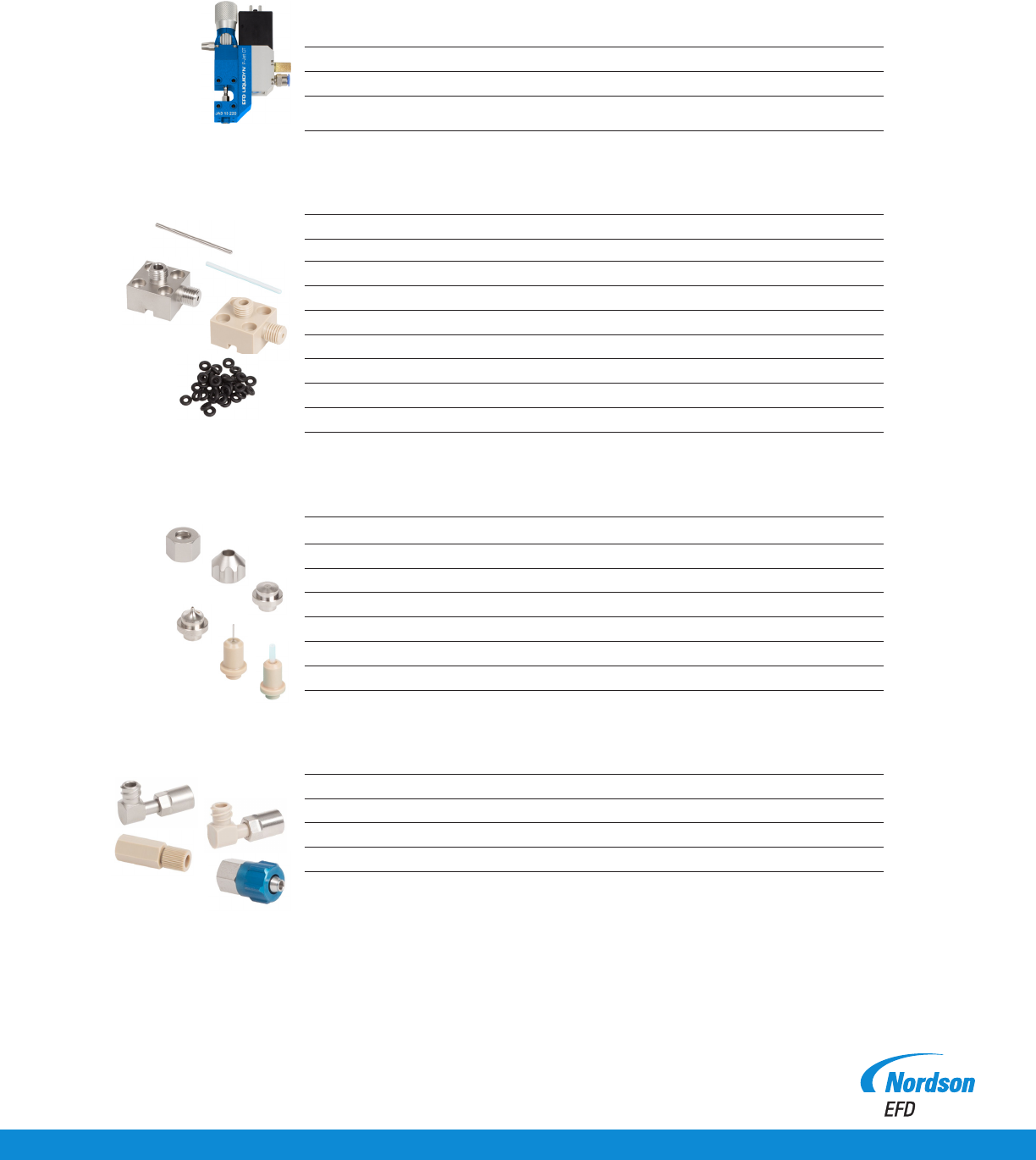

Atuador
nº Descrição
7825004 Atuador da válvula de jato Liquidyn P-Jet CT
7825932
Liquidyn P-Jet AN Valve (válvula completa pré-configurada com partes em
contato com o fluido livre de metal)
Lista parcial das opções dos componentes. Consulte a EFD para aceder a uma listagem
completa das peças disponíveis.
Bicos
nº Descrição
7825042 Porca de tampa hexagonal
7825044 Porca de traça para bico de agulha de plástico (PEEK*) com ponta de PTFE
7825063 Bico plano de aço, 150 µm
7825075 Bico de agulha de aço, 150 µm
7825094 Bico da agulha de plástico (PEEK*) com ponta de aço, 150 µm
7825100 Bico de agulha plástico (PEEK*) com ponta de PTFE, 200 µm
Fornecimento de fluidos
nº Descrição
7825120 Adaptador com bloqueio tipo luer de aço para seringas
7825121 Adaptador com bloqueio tipo luer de plástico (PEEK*) para seringas
7825136 Coneor de tubo de aço para tubos com diâmetro exterior (OD) de 3 mm
A configuração da válvula ótima estabelecera mediante uma prova de dosificação inicial.
Componentes Básicos
nº Descrição
7825024 Impulsionador de aço
7825028 Impulsionador de cerâmica
7825037 Corpo pneumático de aço
7825038 Corpo pneumático de plástico (PEEK*)
7825182 Cabo da válvula M8 de 2,5 m (8,2 pies)
7826082 O-rings (entre o tucho e o corpo do fluido), Perlast
®
(
embalagem de 5
)
7826084 O-rings (entre o tucho e o corpo do fluido), Viton
®
(
embalagem de 5
)
7826085 O-rings (entre o tucho e o corpo do fluido), Viton (
embalagem de 50
)
*Polyetheretherketone
