SM471 Operation Handbook(Chi_Ver1).pdf - 第29页
Chapte r 3 生产 Operation Handbook 29 Chap ter 3 Fast & Flexible Chip Shooter 生 产 本章 节主 要介 绍生产 作业 顺序 3 . B ackup P in 的 配 置 5 . 关 闭 前/ 后 安 全 门 6 . 按 ‘ REA D Y ’ 按钮 STOP RESET F/R SELECT LOCK FEEDER CHANGE ST ART READY
Operation Handbook
28
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序
3.布置Backup Pin
1. 打开前/后安全门
2. 按‘STOP’按钮
3. ‘RESET’按钮
4. 设置Backup Pin，使之支持PCB基板下部
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin 。
危 险
注意 请务必在BACKUP
TABLE上升状态下设置
Backup Pin。
警 告
关于布置Backup Pin的详细内容
请参照<PART VI>的‘其他
验事项‘中的’布置
BackupPin’部分第71页
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Chapter 3
生产
Operation Handbook
29
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序

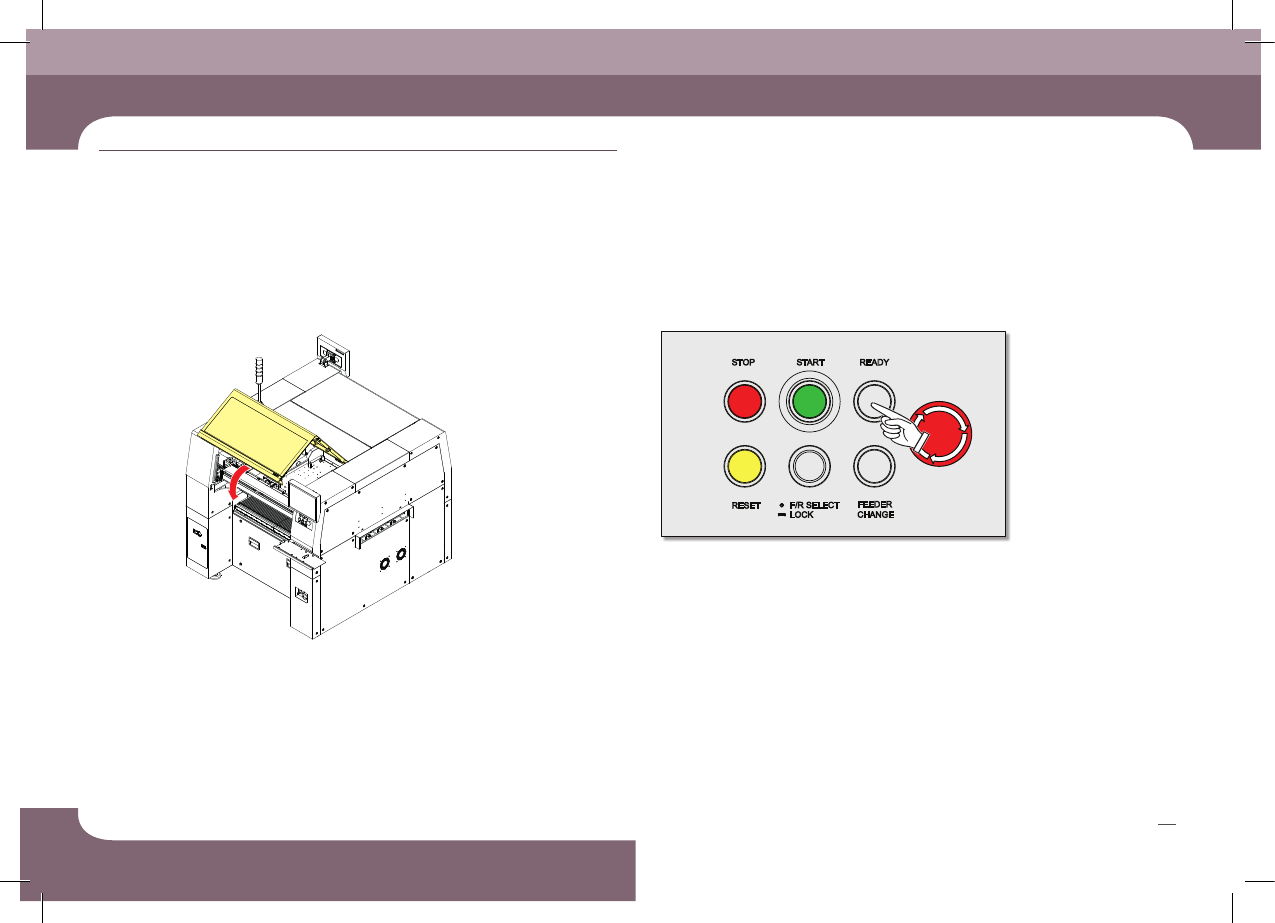

3. Backup Pin 的配置
5. 关闭前/后安全门
6. 按‘READY’按钮
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
Operation Handbook
30
Chapter 3
Fast & Flexible Chip Shooter
生产
本章节主要介绍生产作业顺序
-
显示’生产信息’画面。
生产
1. PCB文件的载入(Loading)
1. 选择‘生产’菜单
- 选择’开始’子菜单时,会自动下载PCB的程序
2. 选择‘开始’子菜单
