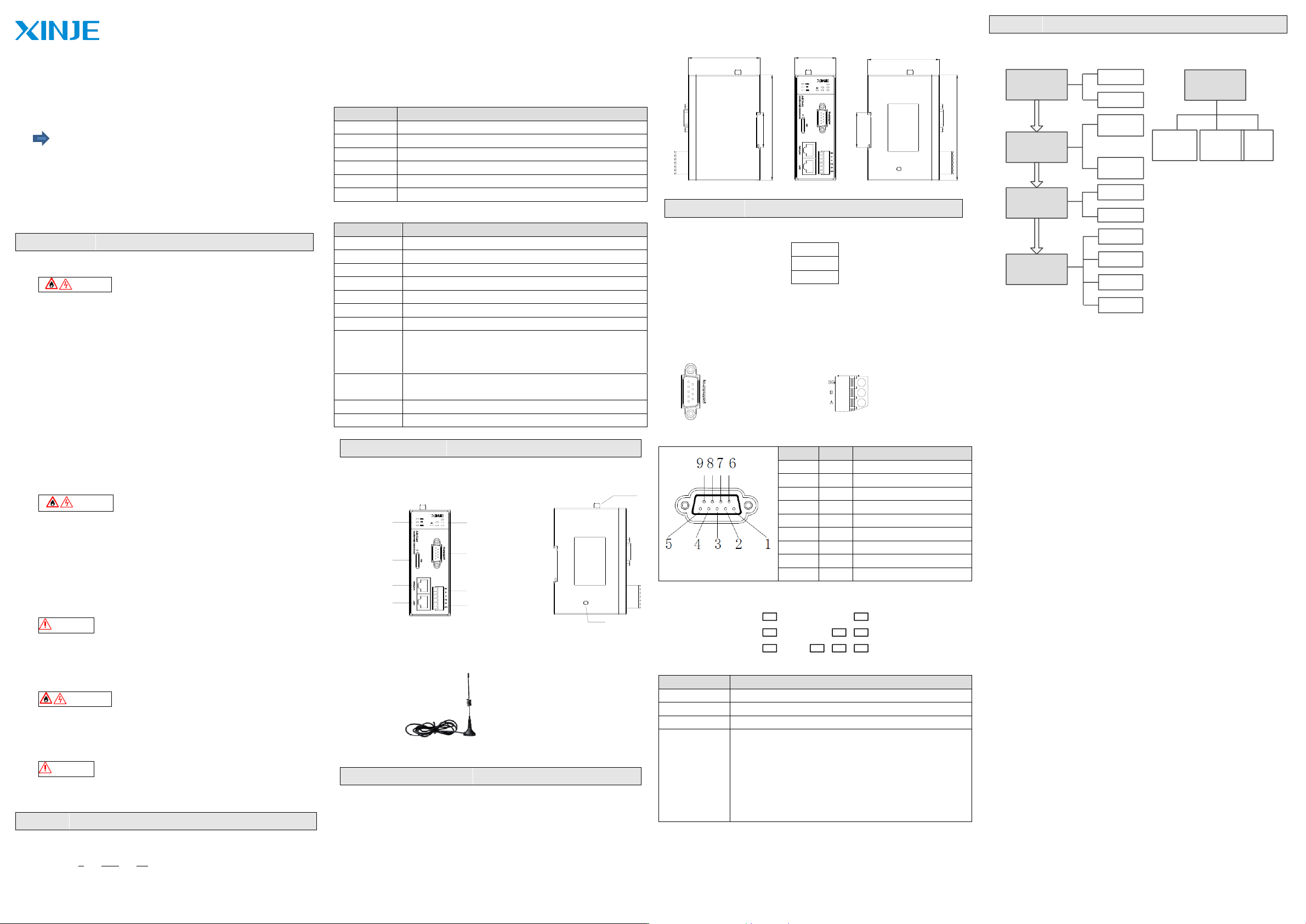

远程通讯模块 A-BOX-4G
信 捷 电 气 用户随机手册 [资料编号：S711016 1.0]
感谢您购买了信捷远程通讯模块 A-BOX-4G，本随机用户使用手册主要介绍模块
的规格、电气特性以及使用方法等内容，便于您随时参考。在使用产品之前，请仔细
阅读本手册，并在充分理解手册内容的前提下，更安全的进行接线操作。而关于模块
详细使用方法，请参考本公司另外发行的《A-BOX 远程通讯模块用户手册》。电子
版本下载网址：www.xinje.com。
远程通讯模块 A-BOX-4G 应用领域：
支持串口及以太网设备，例如西门子、三菱、欧姆龙、台达等；
设备故障远程诊断；
设备售后可靠性维护保养，如空压机售后保养；
试验检测设备数据真实性保障，如锂电池检测；
智慧城建，如污水处理、垃圾再生处理、冷库；
智慧农业、智能家居、智能房车等行业。
安全注意事项
控制系统设计注意事项
危险！
应用时请务必设计安全电路，保证当外部电源掉电或可编程控制器故障时，控制
系统依然能安全工作；
务必在可编程控制器的外部电路中设置紧急制动电路、保护电路、正反转操作的
互锁电路和防止机器损坏的位置上限、下限互锁开关；
为使设备能够安全运行，对于重大事故相关的输出信号，请设计外部保护电路和
安全机构；
可编程控制器 CPU 检测到本身系统异常后可能会导致所有输出关闭；当控制器
部分电路故障时，可能导致其输出不受控制，为保证设备能正常运转，需设计合
适的外部控制电路；
可编程控制器的继电器、晶体管等输出单元损坏时，会使其输出无法控制为 ON
或者 OFF 状态；
可编程控制器设计应用于室内电气环境，其电源系统级应有防雷保护装置，确保
雷击过电压不施加于可编程控制器的电源输入端或信号输入端、控制输出端等端
口，避免损坏设备。
安装与配线注意事项
危险！
请勿在下列场所使用可编程控制器：有灰尘、油烟、导电性尘埃、腐蚀性气体、
可燃性气体的场所；暴露于高温、结露、风雨的场合；有振动、冲击的场合；电
击、火灾、故障、误操作也会导致产品损坏和恶化；
在进行螺丝孔加工和接线时，不要使金属屑和电线头掉进控制器的通风孔内，这
有可能引起火灾、故障、误操作；
新购的可编程控制器在安装工作结束后，需要保证其通风面上没有异物，否则可
能导致其运行时散热不畅，引起火灾、故障、误操作；
安装盒接线必须牢固可靠，接触不良可能导致误动作。
注意！
对于模块的 DC24V 供电电源，可以使用外部供电电源；
对于在干扰严重的场合，高频信号的输入或者输出电缆请使用屏蔽电缆，以提高
系统的抗干扰能力。
运行、保养注意事项
危险！
请在关闭电源后进行通讯电缆的连接或者拆除、扩展卡或者控制单元的电缆连接
或者拆除等操作，否则可能会引起设备损坏、误操作；
对于在线修改、强制输出、RUN、STOP 等操作，需熟读使用说明书，充分确认
其安全性之后再进行相关操作。
注意！
产品废弃时，请按工业废弃物处理；
装卸扩展卡时，请务必切断电源。
产品信息
命名规则
A - BOX - 4G
① ② ③
① 模块名称 A：表示支持多种联网方式，支持多种协议
② 模块类型 BOX：表示通讯模块
③ 附加功能 -4G：表示支持 4G/以太网联网，不支持 WIFI 功能
-W：表示支持 WIFI/以太网联网，不支持 4G 功能
基本参数
表 1：远程通讯模块 A-BOX-4G 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
-10℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
直接安装在 DIN46277（宽 35mm）的导轨上
表 2：远程通讯模块 A-BOX-4G 产品特性
参数名称
描述
CPU
MT7628
FLASH
16MB SPI FLASH
RAM
128MB
以太网
2 路 10M/100M 自适应端口
通讯端口
COM1：RS232/RS485/RS422
4G 模块
EC20-CN
区域/运营商
中国
4G 工作频段
GSM/EDGE：B3、B8
WCDMA：B1、B8
LTE-TDD：B34、B38、B39、B40、B41
LTE-FDD：B1、B3、B5、B8
最大发射功率
GSM/GPRS：2W EDGE：0.5W
UMTS：0.25W LTE：0.25W
工作温度
-10℃～60℃
平均待机电流
<150mA，4W
产品外形设计参考
产品构造
状态指示灯
SIM卡槽入口
WAN口
连接上级网络
LAN口
COM1口
RS232/RS422/RS485
COM1外置RS485口
电源端子
信号强度
4G天线
复位按钮
天线
A-BOX-4G 标配 4G 延长天线。
4G（公头）
产品外形尺寸以及安装
安装说明
直接安装在 DIN46277（宽 35mm）的导轨上。
注意：
（1）安装时进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。
（2）在连线前，请再次确认模块和连接设备的规格，确保没有错误。
（3）在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等
故障。安装、配线等作业必须在切断全部电源后进行。
产品外形尺寸（单位：mm）
A-BOX-4G 的外形及尺寸请参照下图：
75.00
36.4
43.00
110.00
36.42
75.00
110.00
电气设计参考
电源端子
FG
0V
24V
说明：模块供电电压为 24V 直流，允许范围为 DC21.6V~26.4V，0V 接 24V-，24V
接 24V+，FG 为电源地。
通讯端口
A-BOX-4G 提供 1 个串口通讯，支持 RS232/RS485/RS422。同一串口不能同时使
用，例如不能同时使用 DB9 的 RS232 和外置端子的 RS485。
COM1口
RS232/RS422/RS485
COM1外置RS485口
通讯口
引脚号
定义
说明
1
TD+
RS422 通讯发送“+”信号
2
RXD
RS232 通讯接收数据
3
TXD
RS232 通讯发送数据
4
A
RS485 通讯“+”信号
5
GND
信号地
6
TD-
RS422 通讯发送“-”信号
7
B
RS485 通讯“-”信号
8
RDD-
RS422 通讯接收“-”信号
9
RDD+
RS422 通讯接收“+”信号
状态指示灯
PWR
FN
LINK
4G
模块供电后，状态指示区的指示灯将根据功能被点亮。含义具体如下表：
指示灯
功能描述
PWR
模块供电状态指示，通电后常亮
FN
U 盘升级 ABOX 时快闪，导出历史数据时慢闪
LINK
登录目标服务器成功后常亮，虚拟串口和 VPN 时闪烁
4G 信号强度
上网方式为 4G 且网络正常时，三列指示灯表示信号强度
<5:全灭
5-15：第一列常亮
16-22：第一、第二列常亮
23-31：三列全亮
模块检测上不了网时，三列信号闪烁
以太网上网模式时，4G 信号灯全灭
复位按钮
初始化
长按复位按钮 RESET 5~15s，对 A-BOX-4G 进行初始化，A-BOX-4G 将恢复出
厂设置，但固件版本不会改动。
使用步骤
步骤流程
配置工具连接
A-BOX-4G
设置向导
用户设置
有手机卡
无手机卡
模式A
4G
模式B
以太网
设备安全
服务器
用户功能
串口设置
虚拟串口
数据监控
VPN
系统工具
A-BOX-4G
重启
A-BOX-4G
初始化
设备
升级
资料更新日期：2020 年 7 月
