AirJet
®
4127 CRD 
MASCHINENKARTE
2
www.dct.cleaning
ALLGEMEINE INFORMATION
Depending on your cleaning requirements,
the DCT project manager, in collaboration
with a local distributor, will advise you
on a suitable water-based cleaning fl uid
and the correct setup of the entire process.
Die AirJet
®
-Reinigungssysteme stellen eine
einzigartige Luftblasentechnologie dar,
die von DCT entwickelt und hergestellt wird.
Maschinen mit Luftblasentechnologie werden
für die schonende und dennoch hocheffi ziente
Unterhaltsreinigung von Refl ow- und
Wellenlötanlagen wie Lötrahmen, Filter,
Wärmetauscher usw. entwickelt.
Der AirJet
®
„Piano“ kann auch für die Entfernung von
konformen Beschichtungen angeboten werden. Airjet
®
Reinigungssysteme sind in verschiedenen Größen und
mit unterschiedlichen Automatisierungsgraden des
Reinigungsprozesses erhältlich.
Airjet
®
4127 CRD inklusive 100 % getrennter Prozesse der
Reinigungs-, Spül- und Trocknungstechnologien.
Alle Prozesse sind automatisiert und fi nden in
3getrennten Prozesskammern statt, die gleichzeitig
Lagertanks sind.
Die Reinigung erfolgt in der ersten Einlasskammer, in der
der Bediener den Korb mit Teilen platziert. Dann bewegt
der Bediener den Korb mit den gereinigten Teilen manuell
in die Sekundärspülkammer. Der Bediener platziert den
Korb dann in die letzte Trockenkammer.
Alle 3 Kammern können parallel verwendet werden,
was die Reinigungskapazität der Maschine erhöht und die
Kreuzkontamination im Vergleich zu Einkammergeräten
reduziert.
Der AirJet
®
4127 CRD ist für die Wartungsreinigung von
Refl owöfen und Wellenlötmaschinen ausgelegt.
AirJet
®
4127 CRD 
MASCHINENKARTE
3
www.dct.cleaning
R
C
D
C
REINIGUNG
SPÜLUNG
TROCKNUNG
R
D
Bezeichnung
der Applikation
Empfohlene
Applikation
Empfohlene Temperatur
Empfohlene
Reinigungszeit
Reinigung-
skapazität
in einer Schicht
RRe ow Filter, Lötrahmen
30 – 50°C 86 – 122 °F 35 min. 288 **
3 INDIVIDUALE PROZESSE
REINIGUNGSPARAMETER
sehr zu empfehlen empfohlen anwendbar
* Leiterplatten-Eurokarten / pro 8 Stunden (berechnet für die Abmessung von 100 x 160 mm / 3.94 x 6.3 Zoll)
* * Teile in Lötpalette / pro 8 Stunden (320 x 500 x 50 mm / 12,6 x 19,7 x 1,97 Zoll)
* * * Schablonen, PumPrint grösser als 736 x 736 mm / 29 x 29 Zoll
LEGENDE:
AirJet
®
4127 CRD 
MASCHINENKARTE
4
www.dct.cleaning

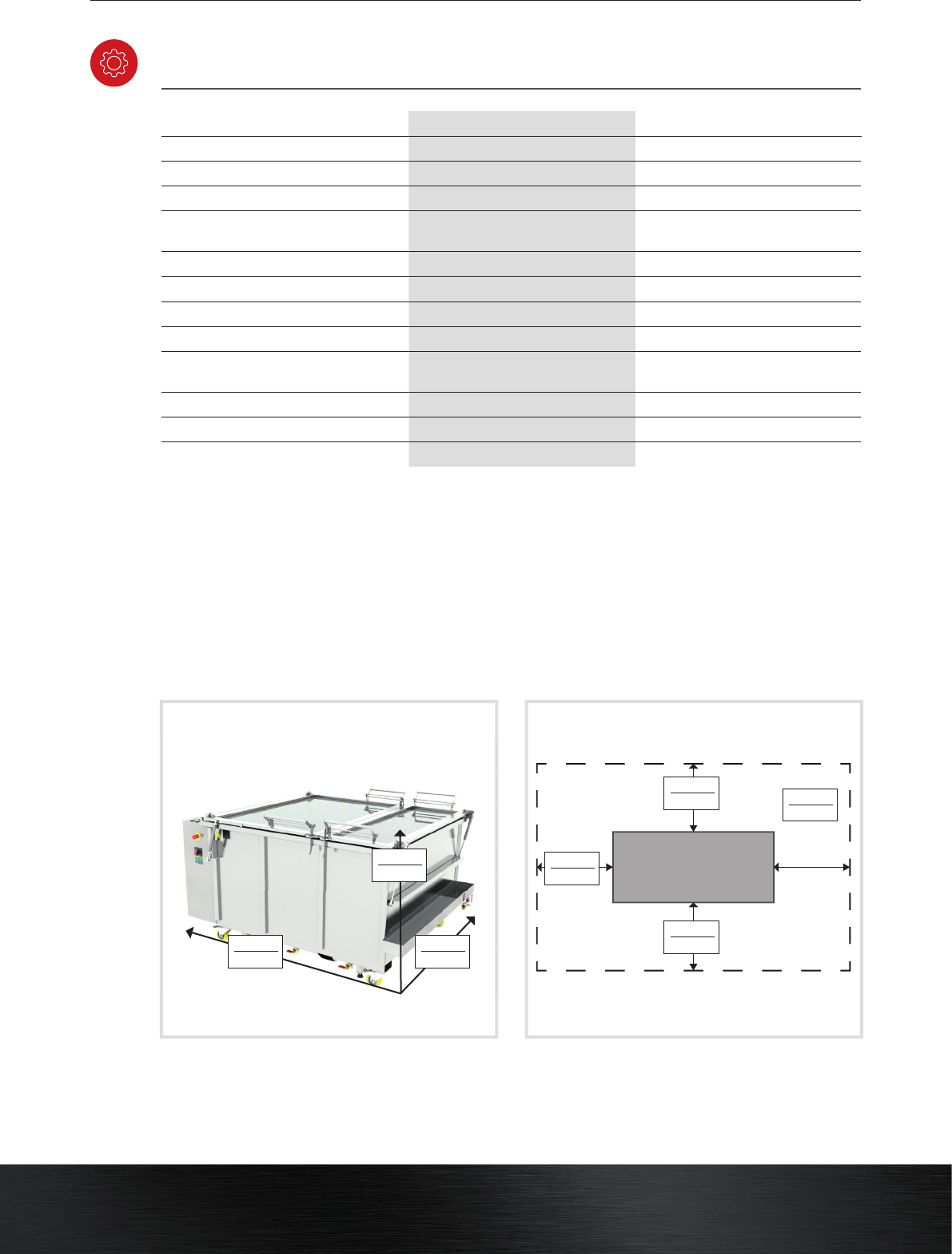

Abmessung ( B x L x H) 1900 x 1550 x 1465 mm 74.8 x 61 x 57.7 in
Gewicht 480 kg 1058 lbs
Ø Energieaufwand auf 1 Zyklus 1,65 kWh 1.65 kWh
Verbrauch an Reinigungs üssigkeit
auf 1 Zyklus
0,05 – 0,3 l 0.01 gal - 0.08 gal
Druckluftverbrauch auf 1 Zyklus 83 l / 5 Bar 0.79 gal / 72.5 PSI
Max. Abmessungen von gewaschenen Teilen 430 x 1280 x 700 mm 16,93 x 50,39 x 27,56 in
Abmessungen des Trägerkorbs 410 x 1210 x 670 mm 16,14 x 47,64 x 26,38 in
Volumen der Speichertanks (Reinigen, Spülen) 400 l 400 l
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 140°F
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 5,7“ PLC + 5.7“
TECHNISCHE KENNDATEN
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
1465 mm
57.7 in
1900 mm
74.8 in
1550 mm
61 in
metrische Einheiten imperiale Einheiten
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
