ERWEITERBAR IN JEDE RICHTUNG. EINSETZBAR VOM PRO T O T YP BIS ZUR HIGH SPEED PRODUKTION. Dynamic Shockwave T echnologie. Anpassbar ür verschiedene jetbare Past en ( T4-7). Anpassbar ür spezielle Anwendungen (Düse, Stös…
EINZIGARTIGE LÖSUNG FÜR DIE
ELEKTRONIK PRODUKTION
Lotpasten Jet Printing, Kleber Jetten, Bestückung und weitere
Prozesslösungen auf einer einzigen Plattform.
l
Bestückung, Lotpasten & weitere Jet-Dosierprozesse
l
Bis zu 4 Bestückachsen und 3 Dosierprozesse
l
Kontrolle von Grösse, Vol. & Gewicht der Punkte
l
Prozesssteuerung und Punktstabilisierung
l
Verbesserung Ihrer Time to Market/ NPI / Reparatur
l
Keine Schablonen, Anpassung der Prozessvariation
l
Jetten in Kavitäten, Pin in paste jetten
l
Freie LP Gestaltung - frei programmierbar
l
2.5D Bestück- und Dosieranwendungen
l
Gerber Datei Umwandlung und CAD Datenimport
l
Generator ür Produktionsdateien mit einem Klick
l
Echtzeit Visualisierung
l
Konnektivität SECS/GEM, iTac, OIC, Hermes
l
Eine platzsparende Plattform ür alle Prozesse
l
Kostensenkung (kein extra Drucker o. Schablonen)
l
Kein Zeitverlust beim Umrüsten
kombiniertes all-in-one.
prozess kontrolle
.
höchste flexibilität.
software für alle prozesse.
kostenoptimierung.
KOMPATIBEL MIT ALLEN
AKTUELLEN ESSEMTEC
PLATTFORMEN
ERWEITERBAR IN JEDE RICHTUNG.
EINSETZBAR VOM PROTOTYP BIS
ZUR HIGH SPEED PRODUKTION.
Dynamic Shockwave Technologie. Anpassbar ür
verschiedene jetbare Pasten (T4-7). Anpassbar ür
spezielle Anwendungen (Düse, Stössel, Temperatur
etc.). Nadeln ür Jetten in Kavitäten. Superschnelle
Plug-n-Play-Änderung von Fluidik & Einstellungen.
Die Systeme wachsen synchron mit den Anforde-
rungen des Kunden an Leistung und Prozesse.
Konigurierbare Köpfe mit 1-4 Bestückungsachsen.
Multilexibles Feeder-Konzept ür bis zu 280 Spuren.
Grösstes Bauteilspektrum; 01005 bis 80 x 80 mm.
Grosser Anwendungsbereich, wie z.B. SMT Kleber,
LED Verkapselung, Silber Epoxidharz, Dämmen
und Füllen, Unterüllen, 2.5D Dosieren & mehr.
Prozessparameter können frei geändert und ür
jeden bestimmten Prozess optimiert werden.
optional.
lotpasten jet printing. bestückung. weitere dosierlösungen.
Kleber Jet Lotpasten Zeit-Druck Schrauben Volumen
Ventil Jet Ventil Ventil Ventil Ventil
Prozesskontrolle gemäss Automobilindustriestandard, Volle Rückverfolgbarkeit,
Integration & Datenübernahme von bestehenden Systemen wie Diplan, UniCam,
Cogiscan etc., Reinigungsstation, Hochpräzisionswaage, Heiz- & Vakuumtische
Medium Temperierung Nadel- und Jet Heizsystem
Höhenerkennung Automatische Höhenerkennung der Dosierläche
Tray Slider/ Wechsler System zur Maximierung der Trays in der Maschine
Extra grosse LP`s Tischerweiterung, um die Grösse der LP zu erhöhen
Essemtec AG
Mosenstrasse 20
CH-6287 Aesch/LU
Tel: +41 41 919 60 60
info@essemtec.com
Die Tier- und Pflanzenwelt zeigt uns immer wieder, mit welch atemberauben-
der Anpassungsähigkeit die Natur sich auf verschiedenste Anforderungen der
Umwelt einstellen kann. Das inspiriert uns! Die Essemtec AG ist ein privat ge-
ührtes Unternehmen mit Entwicklungs- und Produktionsstandort in der
Schweiz. Unsere High Tech Lösungen lassen sich unkompliziert und schnell an
unterschiedlichste Rahmenbedingungen anpassen und können so Kundenan-
forderungen aus verschiedensten Bereichen erüllen. Deshalb ist „naturally
adaptiv“ unser Motto in allen Bereichen.
Haftungsausschluss & Copyright:
Die Informationen in dieser Broschüre dienen zur allgemeinen Information.
Für mehr Details lesen Sie bitte die Spezifikationen. Hier gezeigtes Material
unterliegt dem Copyright © Essemtec AG, Schweiz, Nov 2021
dispensen.
Optimale Geschwindigkeit
(Punkte/h)
Kleber Jet: 150’000
Zeit-Druck: 28’000
Volumen: 24’000
Schraube: 24’000
Dosiermodus Punkt, Linie, Kurve,
interpolierte 2.5D Kontur
Genauigkeit XY Punkte 40 µm (3σ)
lotpasten jet printing.
Viskosität < 2’000’000 mPa
*
s
Min. Punkt Ø / Volumen > 200 µm / > 2.5 nl
Optimale Geschwindigkeit Bis zu 80’000 Punkte/h
Mögliche Lotpasten Typ 4-7 (jetbar)
Ventil Heizung Inklusive, max. 60°C
Verwendbare Kartuschen 5 ccm / 10 ccm / 30 ccm
VON NPI ÜBER MID RANGE,
BIS ZUR INTEGRATION IN
HIGH SPEED LINIEN
bestückung. puma.
2
(bis zu 2 Ventile)
puma.
4
(bis zu 1 Ventil)
fox.
2
(bis zu 1 Ventil)
Optimale Geschwindigkeit 11’200 BE/h (2-Achsen) 18’100 BE/h (4-Achsen) 12’000 BE/h (2-Achsen)
Feeder Kapazität 8 mm tape 260 (140 inline) 280 (160 inline) 180 (120 inline)
Komponenten Grössen 01005 - 80 x 80 mm
Bestückgenauigkeit (x, y) 50 µm @ 3σ
Max. LP Grösse 560 x 610 / 1’800 x 610 mm 560 x 610 / 1’800 x 610 mm 406 x 305 mm
Maschinenstandläche 1’557 x 1’357 mm 1’557 x 1’357 mm 880 x 1’090 mm
Essemtec Deutschland
Söckingerstrasse 12
DE-82319 Starnberg
Tel: +49 8151 268 5501
info@essemtec.com
Essemtec Frankreich
50, Avenue d‘Alsace
FR-68000 Colmar
Tel: +49 172 287 56 04
info@essemtec.com

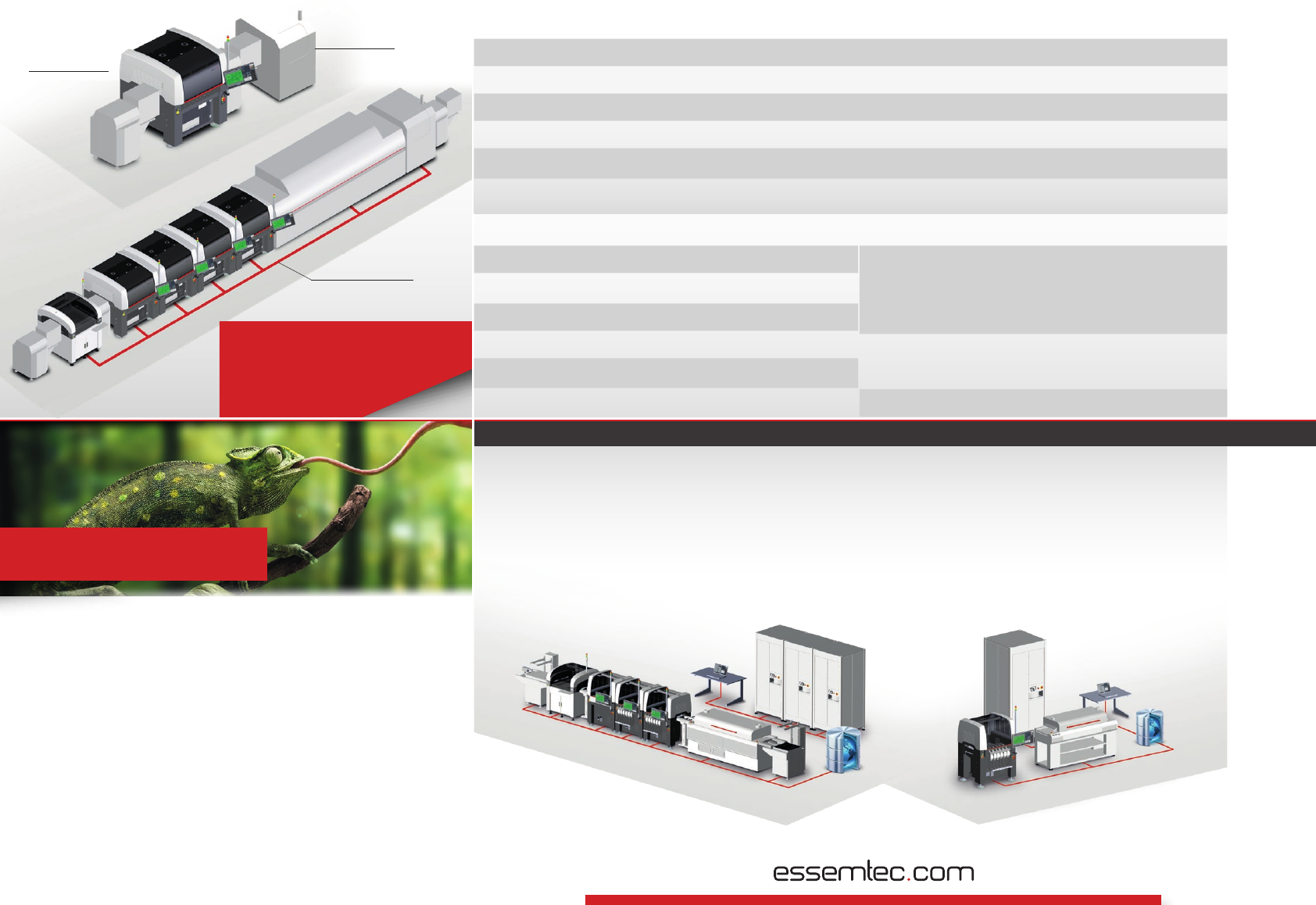

Dampfphase
All-In-One
Jet Printer,
Kleber Jetter
& Bestücker
Inline Produktion
SMARTE HOCHFLEXIBLE
SMT LÖSUNGEN
Essemtec USA
420 Andbro Drive Unit 3
Pitman, NJ 08071
Tel: +1 856 218 11311
sales-usa@essemtec.com
