VEGO Ser ies – A New Generation of Handling Modules VEGO Compact VEGO_Compact_BST0 1_181 213_DS_CC_D Optionen _ T ransporthöhe 850 mm ± 50 mm _ Elektrisc he Breitenverstellung _ Durc hlauffunktion Beschr eibung Das Entla…
VEGO Series – A New Generation of Handling Modules
VEGO Compact
VEGO_Compact_BST01_181213_DS_CC_D
Optionen
_ Transporthöhe 850 mm ± 50 mm
_ Elektrische Breitenverstellung
_ Durchlauffunktion
Beschreibung
Das Entlademodul steht am Ende einer Produktionslinie zum
Entladen einer Linie. Der BST 01 stapelt die Leiterplatten.
Das integrierte Transportband übernimmt die Leiterplatte und
positioniert diese.
Eine pneumatisch angetriebene Hubeinheit hebt die Leiterplat-
te aus und fügt diese dem Stapel von unten zu. Die Leiterplat-
tenstapel werden von oben entnommen.
Eigenschaften
_ Pneumatisches Stapelsystem
_ Antistatische Flachriemen
_ SMEMA Schnittstelle
_ Einfarbige Signalleuchte mit Hupe
_ Start-Stop Taster

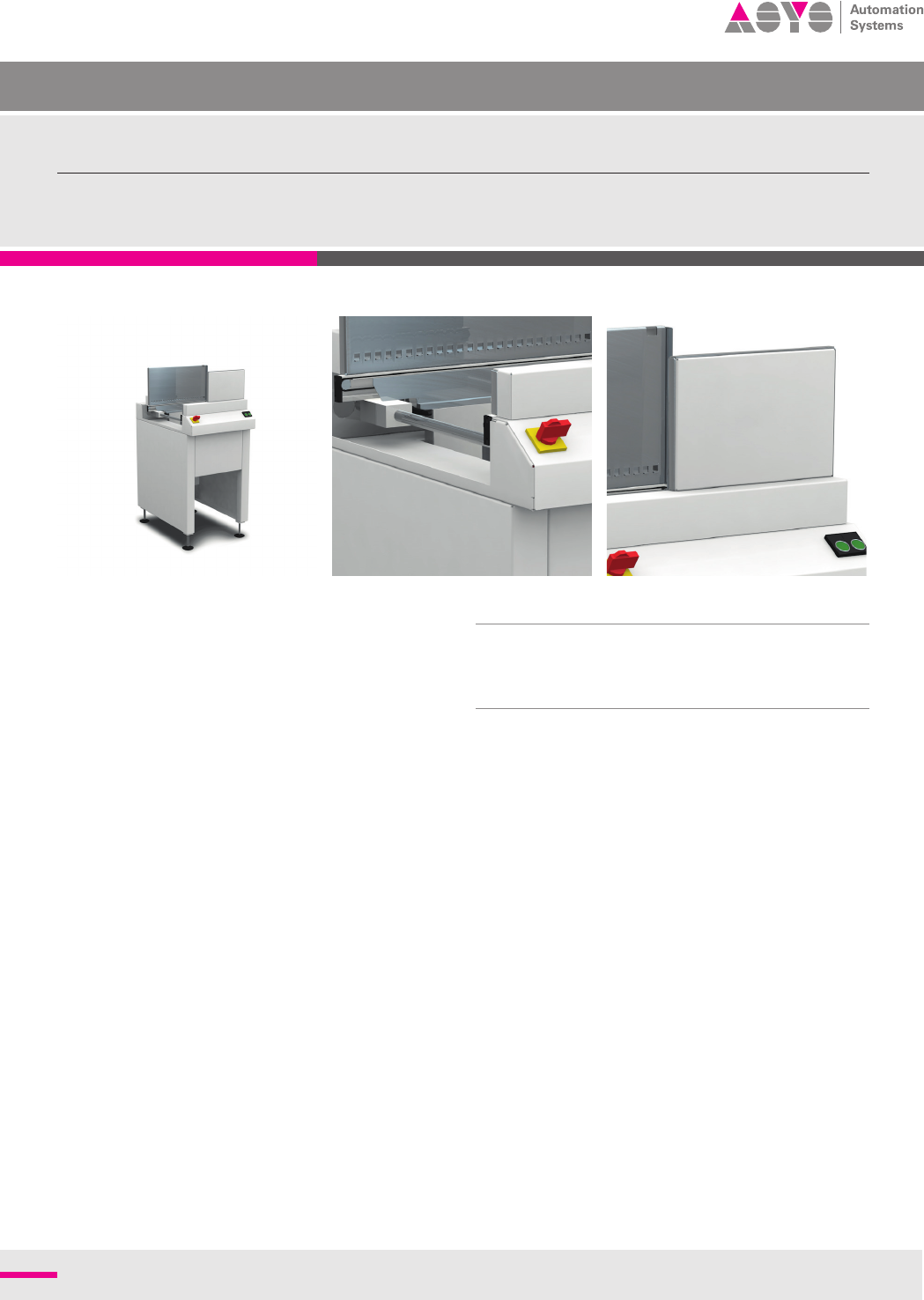

VEGO BST 01
Linien-Entlademodul (Stapel)
Änderungen vorbehalten.
Alle aufgeführten Informationen sind allgemeine Beschreibungen
und Leistungsmerkmale, die im konkreten Anwendungsfall
nicht immer in dargestellter Form zutreffen bzw. die sich durch
Weiterentwicklung der Produkte ändern können. Verbindlich sind
lediglich die im Vertrag vereinbarten Leistungsbeschreibungen.
Printed in Germany
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
VEGO BST 01
Maschinenkonguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
950 mm ± 50 mm
460 mm
SMEMA
von links nach rechts
Vorne
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit bei Betriebsart Durchlauf
Maximale Stapel Höhe
Maximales Stapel Gewicht
Leiterplattengewicht
70 bis 460 mm
50 bis 460 mm
0.8 bis 4.5 mm
+40 / -40 mm (bei Randauage 7 mm)
200 mm
20 kg
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,15 kW
6 bar
12 Nl/min
Maschinenbeschreibung
Länge x Breite x Höhe
Nettogewicht
Geräuschpegel
530 x 797 x 1231 mm
85 kg
< 75 dB
Upgrades
Bedienfeld T70
Schnittstellenmodul AMI
Automatische Breitenverstellung
a)
Linienvernetzung via IC Net
a) nur in Verbindung mit Bedienfeld T70

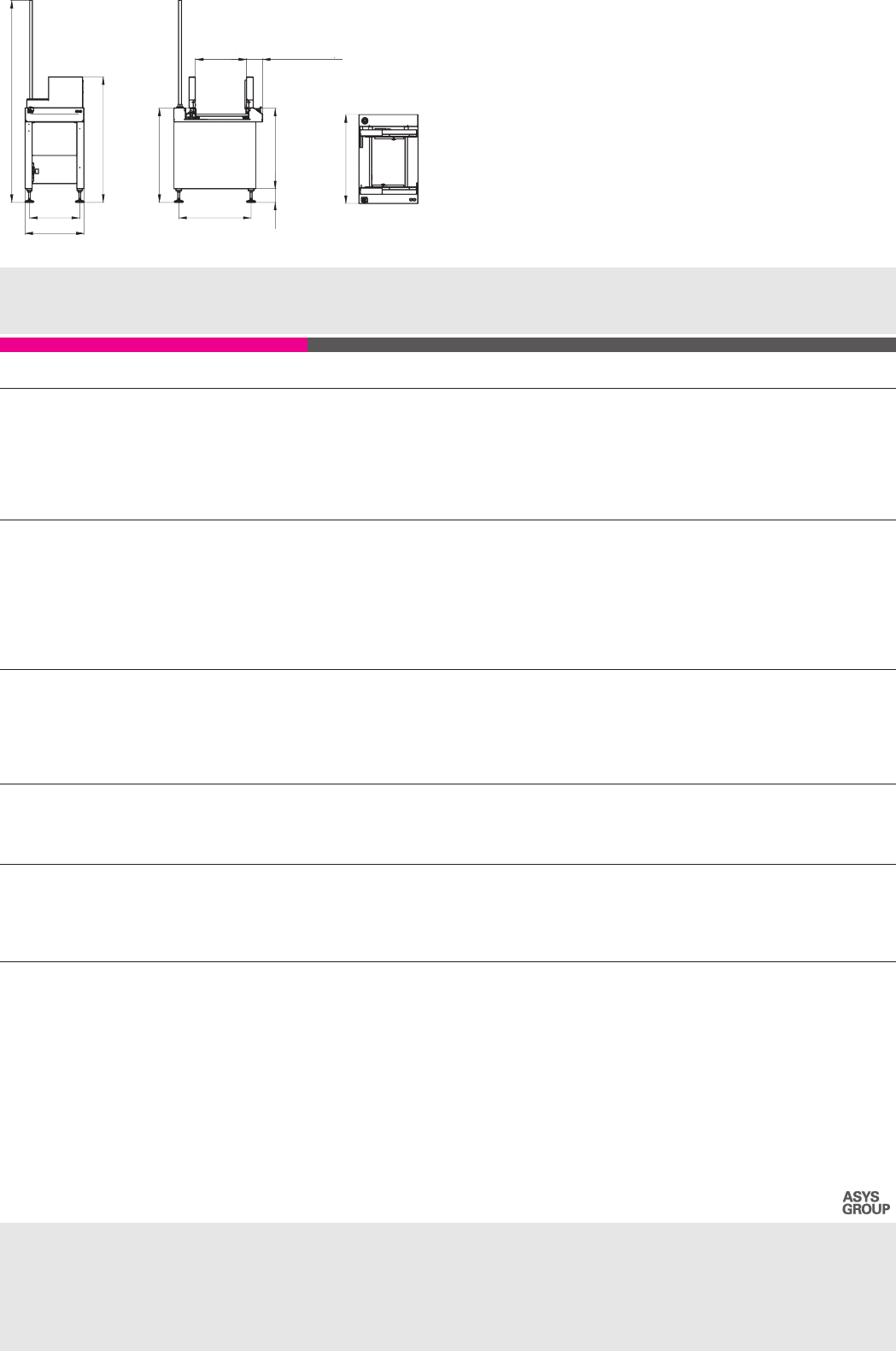

1811,5
1125
452
530
650
50-460 Fixed Rail = 142,5
TH 850
724
797
120
