High-pre cision X-Ray In spection S yst em 高 精 度 X - R a y 检 测 系 统

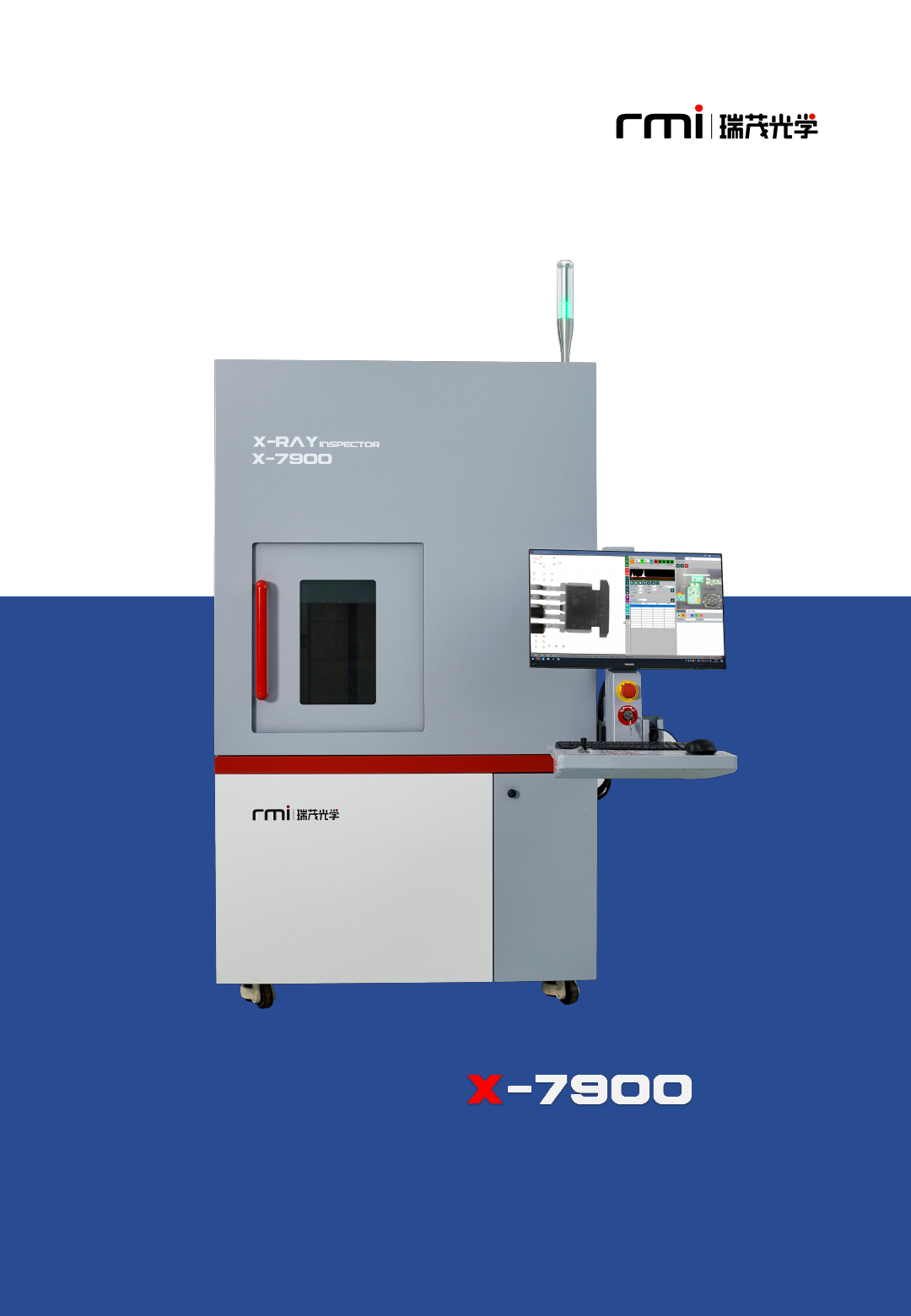

High-precision X-Ray Inspection
System
高精度X-Ray 检测系统

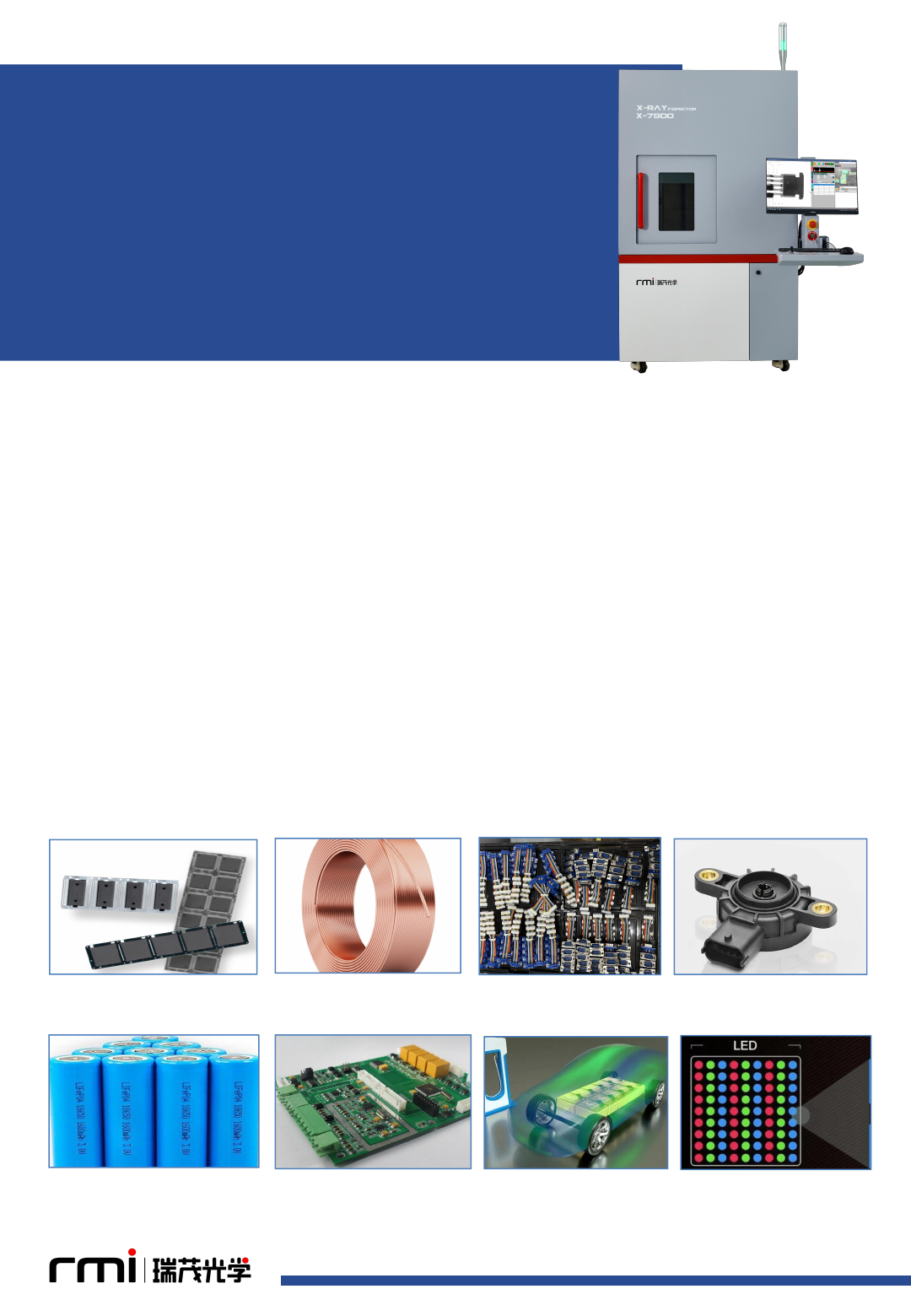

应用范围 (Application)：
1. 半导体封装（Semiconductor packaging）
3. 锂电池 (Lithium battery)
5. PCBA组装 (PCBA Assembly)
X-7900电子半导体测试设备可用于检测集成电路芯片半导体，例如BGA，IGBT，倒装芯片和PCBA组件焊接，
LED，光伏等行业的高精度测试；广泛用于工业制造领域，例如汽车零件，铸造测试，压力容器和管道焊接质
量测试以及新材料分析；可检测各种类型电池的缺陷，例如动力电池，圆筒，软包装，方壳和层压板等等。
X-Ray检测设备系列
高精度、无损检测系统
2. 电子线束 ( Electronic harness )
4. 汽车传感器 (Car sensor)
6. MINI LED 封装 (MINI LED Package )
半导体封装
连接线缆
电子线束
汽车传感器
锂电池 PCBA组装
MINI LED 封装动力电池

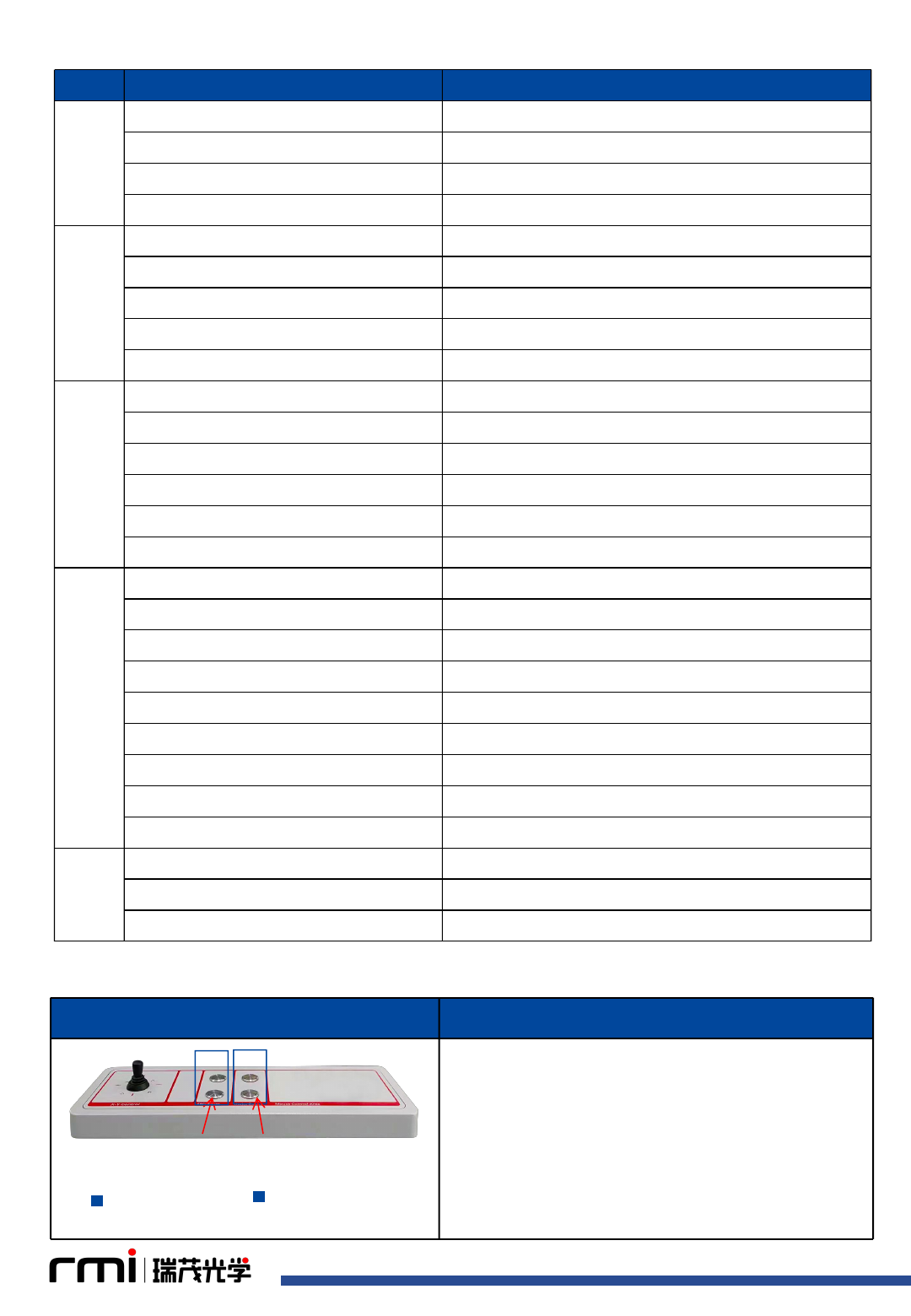

规格参数 (Specifications)：
可实时调节
移动速度
按钮控制的功能
如图所示
控制FPD 相机 Xtube 光管
数控编程
摇杆控制
高端配置 (High-end configuration)：
Model
X-7900
光管
光管类型
封闭式
空间分辨率
5μm
光管电压
90kv
光管电流
200μA
平板
取像方式
平板数字成像
成像精度
85μm
A/D转换量化密度值
16bit (65536)
分辨率
1536*1536px
采集帧频
20（FPS)
系统
光学放大倍率
450X
系统放大倍率
2000X
操作系统
WINDOWS 10
电源
AC110-220V 50-60HZ
功率
1200W
辐射安全测试
<1 uSV/H
结构
平板旋转角度
60°
360°旋转平台
直径430mm
载物台尺寸
540*540mm
检测范围
510*510mm
载物台承重
≤10kg
机器尺寸
1100*1360*1950mm(L*W*H)
机器尺寸（含显示器）
1400*2010*2300mm(L*W*H)
机器重量
1050kg
平台运动方式
自动/手动
安全
CE认证
有：STE23112101S
国家豁免
有
辐射安全许可证
有：粤环辐证[B0640]
l 简单的鼠标点击操作编写检测程序
l 载物台可以进行X,Y方向定位X光管和探测器Z方
向定位
l 软件可设置电流、电压
l 影像设定：亮度，对比度，自动增益和曝光度
l 用户可以设置程序切换的停顿时间
l 防碰撞系统可以满足最大限度的倾斜和观察物体
