W 8 ｘP 4 紙( P A P ER ) K W D ‑ 0 8 0 4 ‑ 0 8 2 3 0 1 〜 φ 0 . 7 φ 1 . 0 φ 1 . 3 φ 1 . 8 φ 2 . 5 D 5 3 5 2 5 2 3 6 3 4 4 7 4 8 4 7 B 5 5 5 6 7 5 1 4 0 4 4 2 2 3 2 9 3 8 8 5 2 8 1 1 4 4 4 0 3 6 3 4 2 1 5 0 4 4 4…
2/3
機種( M/C TYPE) ユニット( UNI T) 発行日
CP‑ 7 カートリッジ( CARTRI DGE) ホンタイ( BODY) 01. 12. 25
形式( TYPE) アルミダイキャスト 図番( DWG No. ) S/N
W8xP4 紙( PAPER)
φ 0. 7, φ 1. 0, φ 1. 3 ( AKJ AC66**) ( AKJ AC60**) ( AKJ AC61**) KWD‑ 0804‑ 101301〜
φ 1. 8, φ 2. 5
( AKJ AC62**) ( AKJ AC67**)
番
号
品名 図番 個数
No. Dwg. No. QTY
備考
Remarks
Descri pt i on
5 ﾚﾊﾞｰ LEVER AWCA4301 1
ﾚﾊﾞｰ LEVER WCA0070 1
ﾌﾞﾛｯｸ BLOCK WCA0080 1
6 BKT BRACKET WCA0025 1
7 ﾘﾝｸ LI NK WCA0030 1
8 ｼｬﾌﾄ SHAFT WCA0092 1
9 ﾜｯｼｬ WASHER WCA0100 1
10 ﾋﾟﾝ PI N WCA0113 1
11 ﾜｯｼｬ WASHER WCA0120 1
16 ｽﾌﾟﾘﾝｸﾞ SPRI NG WCA0160 1 D=7. 8, d=1. 4, l =84. 2
17 ﾌｯｸ ｽﾌﾟﾘﾝｸﾞ HOOK, SPRI NG MCA0132 1
18 ｶﾗｰ COLLAR WCA0180 1
ﾒｲﾊﾞﾝ NAMEPLATE KJ AC0050 1 KWD‑ 0804‑ 123456
21 ｼｰﾙ SEAL BFCA0520 1 W8D 赤 RED
22 ｼｰﾙ SEAL BFCA0560 1 P4
23 ｽﾄｯﾊﾟ STOPPER MCA0051 1
24 ﾋﾟﾝ PI N MCA0064 1
25 ﾋﾟﾝ PI N MCA0093 1
26 ｽﾍﾟｰｻ SPACER MCA0141 1
27 ｽﾍﾟｰｻ SPACER MCA0152 1
28 ｽﾌﾟﾘﾝｸﾞ SPRI NG MCA0166 1 D=6. 6, d=0. 6, Na=4. 167
29 ﾋﾟﾝ PI N MCA0222 1
30 ｽﾌﾟﾘﾝｸﾞ SPRI NG MCA0280 1 D=4, d=0. 4, l =16
31 ｽﾌﾟﾘﾝｸﾞ SPRI NG MCA0500 1 D=4. 5, d=0. 6, l =23
32 ｽﾌﾟﾘﾝｸﾞ SPRI NG WCA0700 1 D=7. 8, d=0. 6, l =40. 2
33 ﾋﾟﾝ PI N GPC0165 1
34 ﾋﾟﾝ PI N GPC0662 3
35 ｵｻｴ RETAI NER KJ AC0091 1
36 ﾛｰﾗ ROLLER MPC6500 3
37 ｻｰｸﾘｯﾌﾟ Eｶﾞﾀ CI R‑ CLI P, E‑ TYPE S1021A 1 ST‑ EW‑ 3
38 ｻｰｸﾘｯﾌﾟ Eｶﾞﾀ CI R‑ CLI P, E‑ TYPE S1022A 1 ST‑ EW‑ 4
39 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1021A 1 M3
40 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1022A 3 M4
41 ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ WASHER, SPRI NG W1023A 1 M5
http://www.fuji.co.jp/
Copyright © 2002 by Fuji Machine Manufacturing Co., Ltd. All Rights Reserved.
3/3
機種( M/C TYPE) ユニット( UNI T) 発行日
CP‑ 7 カートリッジ( CARTRI DGE) ホンタイ( BODY) 01. 12. 25
形式( TYPE) アルミダイキャスト 図番( DWG No. ) S/N
W8xP4 紙( PAPER)
φ 0. 7, φ 1. 0, φ 1. 3 ( AKJ AC66**) ( AKJ AC60**) ( AKJ AC61**) KWD‑ 0804‑ 101301〜
φ 1. 8, φ 2. 5
( AKJ AC62**) ( AKJ AC67**)
番
号
品名 図番 個数
No. Dwg. No. QTY
備考
Remarks
Descri pt i on
42 ﾜｯｼｬ ｻﾗ WASHER, CONI CAL W1011H 3 M‑ 4‑ 2L
43 ﾅｯﾄ 6ｶｸ NUT, HEX N1076A 1 M3 p=0. 5 1ｼｭ
44 ﾅｯﾄ 6ｶｸ NUT, HEX N1080A 3 M4 p=0. 7 1ｼｭ 黒
45 ﾅｯﾄ 6ｶｸ NUT, HEX N1083A 1 M5 p=0. 8 3ｼｭ
46 ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ PI N, SPRI NG H20620 2 5x12
47 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5357T 4 M3x8
48 ｺﾈｼﾞ 6ｶｸｱﾅｻﾗ SCREW, HEX SOCKET COUNTERSUNK K5359M 6 M4x12
49 ﾎﾞﾙﾄ 6ｶｸｱﾅ BOLT, HEX SOCKET H5289A 3 M4x12
50 ﾋﾟﾝ PI N WCA0440 2
51 ﾌﾞｼｭ BUSHI NG WCA0450 2
52 ﾜｯｼｬ ﾋﾗ WASHER, FLAT W1054T 4 φ 9xφ 3. 5x1
53 ｼｰﾙ SEAL WCA0621 1
54 ﾎﾝﾀｲ BODY AKJ AC9010 1
ﾎﾝﾀｲ BODY KJ AC0030 1
ﾌﾞｼｭ BUSHI NG KJ AC0070 1
ｽﾌﾟﾘﾝｸﾞ SPRI NG KJ AC0080 1
ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ PLATE GUI DE KJ AC0102 1
55 ﾘｰﾙ REEL MCA0833 1 K07FTT00993
56 ﾘｰﾙ REEL WCA0713 1 WRAS0800
57 ﾘｰﾙ REEL WCA0900 1 11CR16081050
http://www.fuji.co.jp/
Copyright © 2002 by Fuji Machine Manufacturing Co., Ltd. All Rights Reserved.

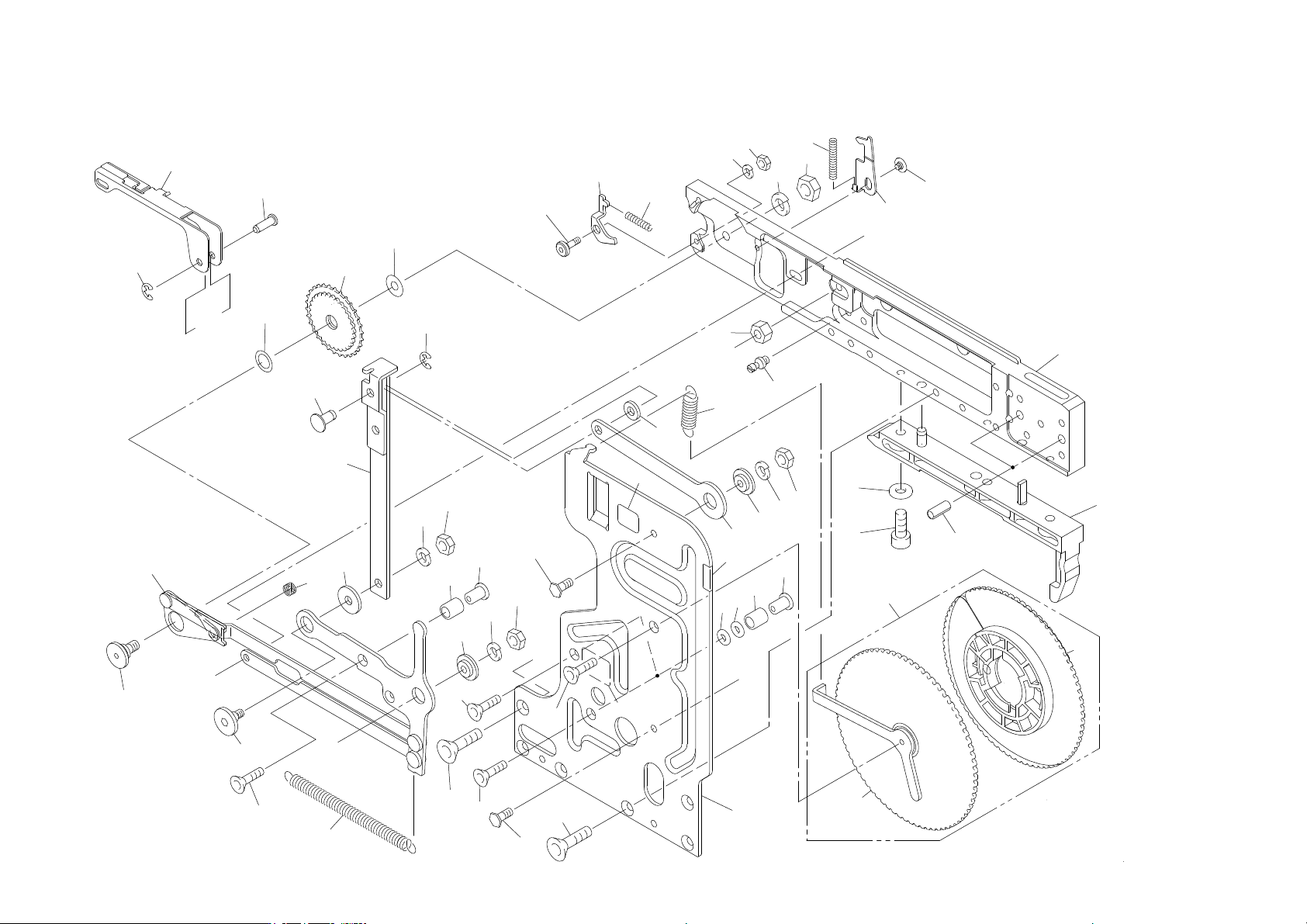

W8ｘP4 紙( PAPER)
KWD‑ 0804‑ 082301〜
φ 0. 7 φ 1. 0 φ 1. 3 φ 1. 8 φ 2. 5
D
53
52
52
36
34
47
48
47
B
55
56
7
51
40
44
22
32
9
38
8
5
28
11
44
40
36
34
21
50
44
40
6
57
48
51
48
16
47
50
10
25
1
C
B
A
X1. 56
4
46
42
49
54
17
18
35
33
31
45
41
39
43
30
24
23
37
29
2
27
26
3
C
A
A
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
Ref . 33‑ 7
Ref . 31‑ 1
Ref . 31‑ 1
Ref . 31‑ 1
Ref . 31‑ 1
0. 5 1 2 10
