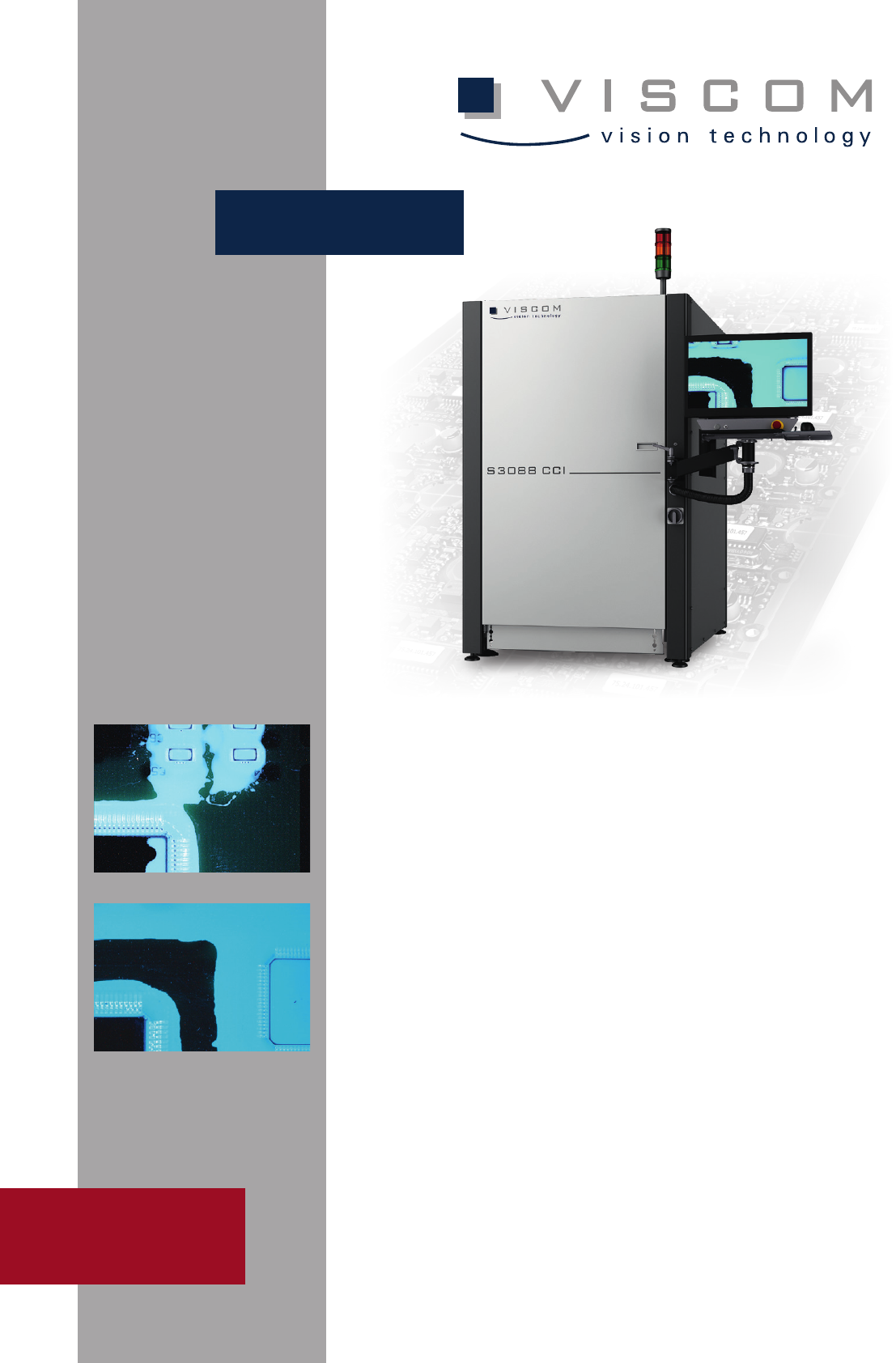

AOI 保护漆保护电子元件不受潮湿的损害。 Viscom S3088 CCI (Conformal Coating Inspection 保形涂层检测 ) 设备专门针对保护漆检查提出的要求而 设计制造的。特殊的 UV -LED 用于可靠对比出对紫外线敏感的保护 漆。 S3088 CCI 设备除了直角相机外，作为选项还可装备 4 个或者 8 个斜角相 机。直角相机分辨率可以达到 1 0.5 μm/Pixel ， 斜角相机分辨率可以达到 8…
AOI
保护漆保护电子元件不受潮湿的损害。Viscom S3088 CCI (Conformal
Coating Inspection 保形涂层检测) 设备专门针对保护漆检查提出的要求而
设计制造的。特殊的UV-LED用于可靠对比出对紫外线敏感的保护
漆。S3088 CCI设备除了直角相机外，作为选项还可装备4个或者8个斜角相
机。直角相机分辨率可以达到
10.5 μm/Pixel，
斜角相机分辨率可以达到
8 μm/Pixel, 典型缺陷如裂纹、无涂层点位、涂层过薄或者过厚、涂抹、污
染或者飞溅都可以快速可靠的探测出来。
传感器和vVision或者EasyPro检查软件一起工作，提供与其他S3088检测
设备相同的用户界面和编程策略。在此基础上，可追溯概念，以及特殊的测
试，如读取数据矩阵代码 (DMC) 和其他生产相关特征值等，都可以毫无问
题的得到实现。凭借灵活的算法，S3088 CCI可以快速适用于各种保护涂层
的检测。检测程序可在几分钟内快捷地完成。作为选项可以测量涂层厚度
(3D点测量)，还可以检测湿涂料、等离子与其他纳米涂料，以及测量涂层
厚度。
精确探测缺损位置
快速生成检测程序
可灵活适用于各
种不同的保护漆
表面上方清除尺寸
可达105 mm
3D点测量
可靠的保护漆检测 —— 高效、精准
S3088 CCI
技术数据
# Viscom_SYS_S3088_CCI_ZH18040014
S3088 CCI
检测领域
裂纹、缺损、完整性、涂抹、飞溅
干检查、湿检查 (可选)
传感技术
8M模块 – 直角相机 (白色和UV-LED) HighDensity模块
像场尺寸 57.6 mm x 43.5 mm 20 mm x 20 mm
分辨率 可达11.75 μm 12.75 μm
百万像素相机数量 4 1
8M模块 – 斜角相机 (UV-LED) (可选)
分辨率 可达 8 μm
百万像素相机的数量 4/8 (可选)
3D点测量
垂直领域 0 - 15 mm z轴
检测领域 30 - 500 μm (其他值可选)*
分辨率 250 nm
象场(直径) 20 μm
重复率r < 2 μm @ 3 σ 认证目标
高度评估 < 5 μm @ 3 σ 油漆(100 μm 丙烯酸树脂样品)*
软件
用户界面 Viscom vVision/EasyPro
SPC Viscom SPC (
统计进程控制
)
、开放式界面
(
选项
)
验证维修站 Viscom vVerify/HARAN
远程诊断 Viscom SRC (可选)
编程站 Viscom PST34 (可选)
系统计算机
操作系统 Windows®
处理器 Intel® Core™ i7
印刷电路板处理
PCB大小 508 mm x 508 mm
传送高度 900 - 950 mm ± 20 mm
宽度设置 自动调整
传送概念 单轨传输
印刷电路板箝位 气动
表面上方清除尺寸 50 mm (105 mm可选) 50 mm
底面下方清除尺寸 达到 60 mm
检测速度
保护漆检查 20 - 40 cm
2
/s*
厚度测量 0.6 s 每FOV*
其他系统数据
运行/定位单元 同步线型构架结构
接口 SMEMA
电源要求 230 V (其他电压根据需求提供)、1P/N/PE、10 A、4 - 6 巴工作压力
系统规格 994 mm x 1565 mm x 1349 mm (宽 x 高 x 长)
重量 600 kg
*具体说明可根据保护漆而有所不同 —— 如果需要个性化评估，请与我们联系。
Specifications subject to change without notice. Windows
®
and Intel
®
Core™ i7 are registered trademarks.

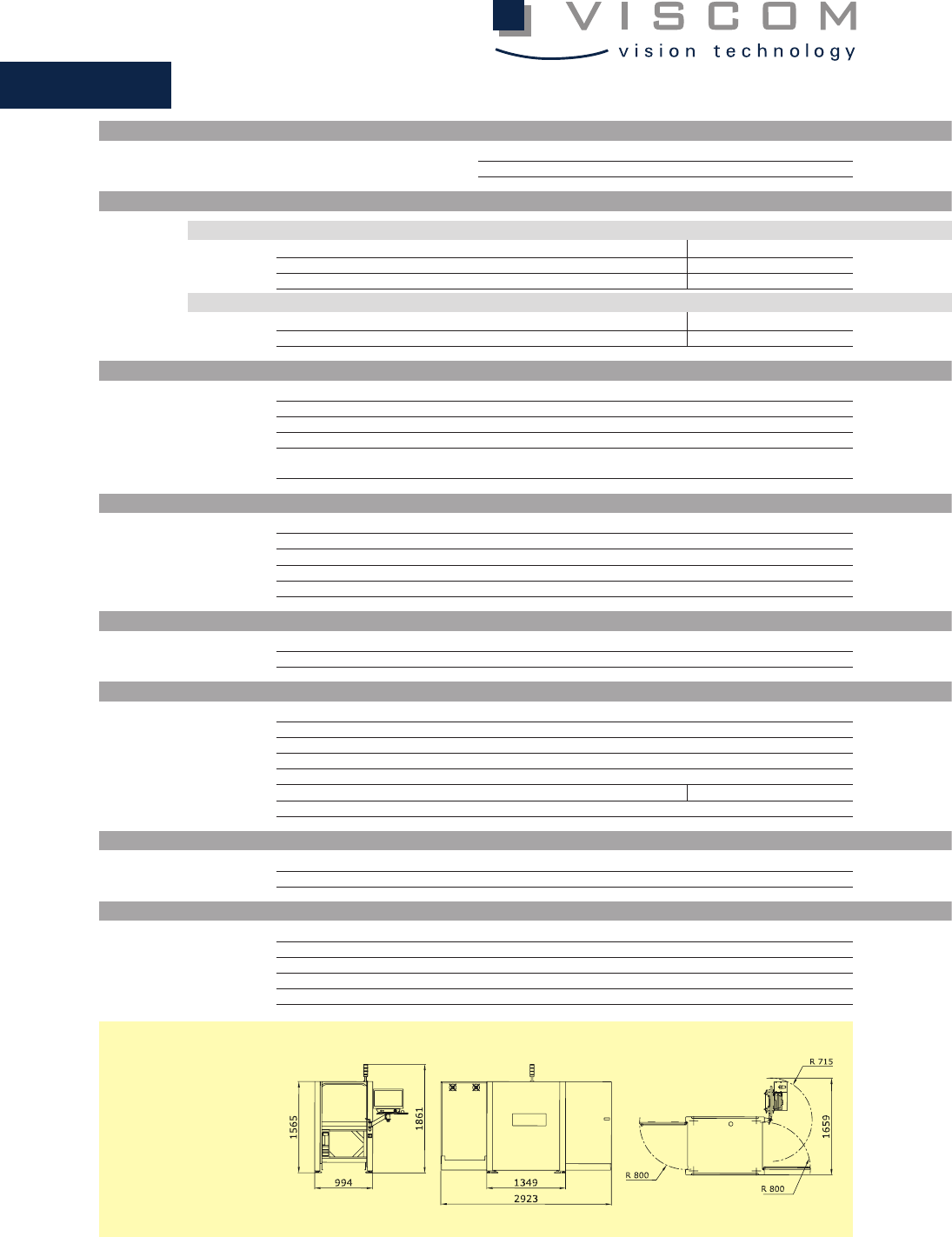

单位：mm
