不斷進 化 、 所繼承 的 DN A Ca t. No . N XTIII _2015 , Ma r. _ T 2 . 零件補 充 作 業 生產工 序 管理系 統 T ool s 動態次料 站 可以向空料槽 搭 載補充用供料 器 自動上料 機 使在供料器上安 裝 零件的作業自動 化 作業時 間 4 8 秒 ↓ 1 0 秒 自動接料 機 只需插入就可以 自 動拼接料 帶 作業時 間 4 5 秒 ↓ 5 秒 實現自動 化 ・ 省人力化 的 …
不斷進化
、
所繼承的
DNA
Cat. No.NXTIII_2015, Mar._T
2.零件補充
作業
生產工序
管理系統
Tools
動態次料站
可以向空料槽搭
載補充用供料器
自動上料機
使在供料器上安裝
零件的作業自動化
作業時間
48秒
↓
10秒
自動接料機
只需插入就可以自
動拼接料帶
作業時間
45秒
↓
5秒

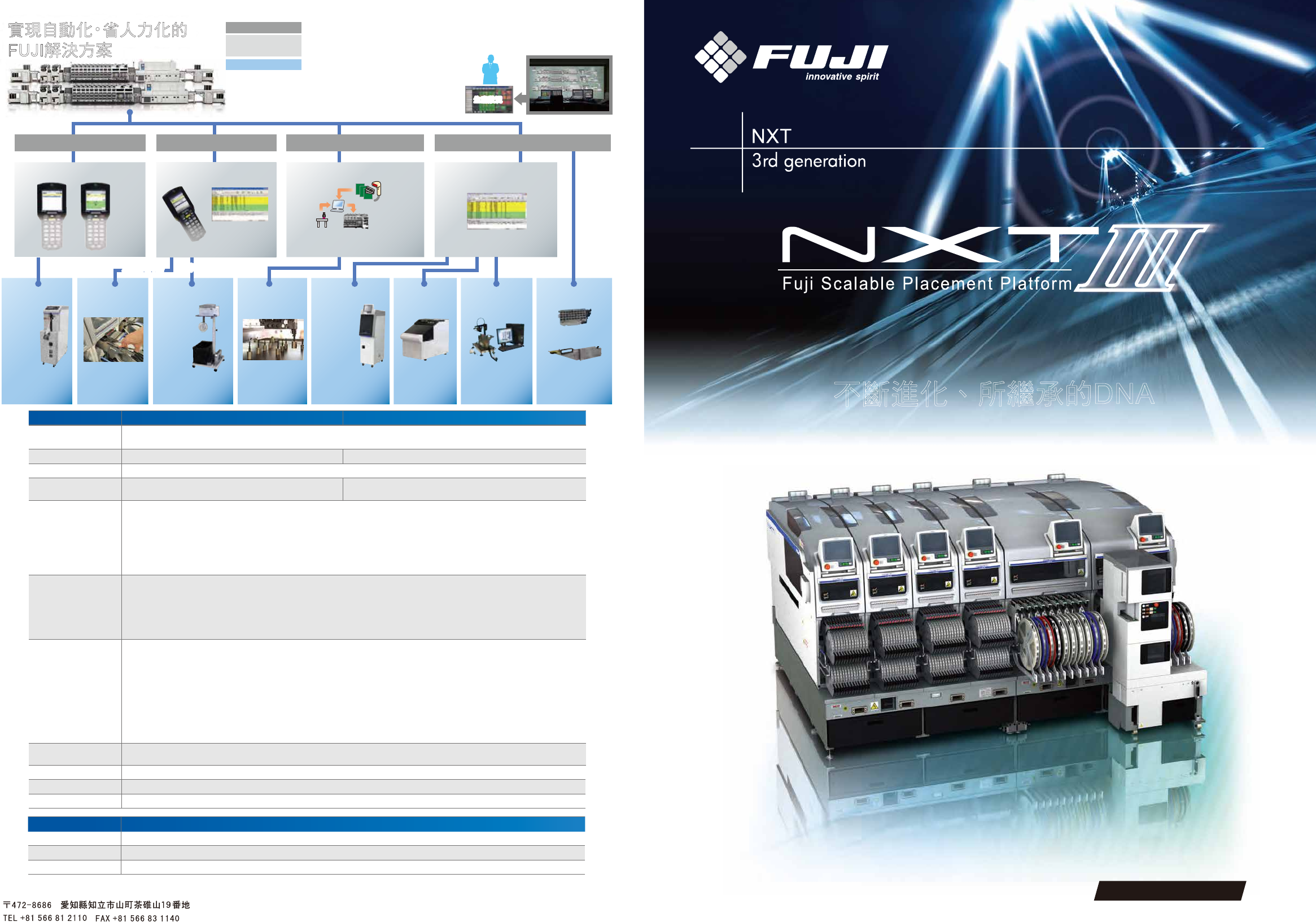

實現自動化・省人力化的
FUJI解決方案
自動支撐銷
自動配置回收
支撐銷
1.備料 3.換線
持續監視生產狀況
可以通過條碼或基板ID
自動切換生產程式
NXTIII通過實裝工序管理系統和自動化・省人力化Tool，
排除了降低生產效率的原因。
管理者在任何地方都可以確認生產
狀況並進行適時的作業指示
通知維修保養日期
監視機器狀態並催促維修
保養的進行
工作頭自動清洗機
自動清潔檢查工
作頭
12個吸嘴
的清洗時間
41分
↓
6分
吸嘴清洗機 II
強有力清潔吸
嘴內的污垢
供料器檢查治具
使供料器狀況穩
定化
清掃刷單元
供料器類型
置放台類型
定期性清掃吸嘴的
塵埃
Floor Insight
4.維修保養
自動切換Job
基板ID
基板ID
JOB
http://www.fuji.co.jp
© 2015 FUJI MACHINE MFG. CO., LTD. All Rights Reserved.
●本目錄所記載的內容，因機器改進有不經預告就變更的可能。
●詳細內容請參閱規格說明書。
●將本產品移設到貴公司的海外工廠或者轉賣給國內外的第三方時，
請事先與富士機械製造株式會社或者本公司代理商取得聯繫。
●本產品目錄所記載的是2015年3月的內容。
FUJI MACHINE MFG. CO., LTD.
接料接料
明確下一生產的必要零件
把對下一生產所必要的零件
通知作業者
更換供料器
更換供料器
料盡預告
防止因為料盡的生產停止
生產狀況生產狀況
H24G / H02F / G04F
V12 / H12HS / DX (R12)
H08M / H04SF / H04S / DX (R4)
H08 / H04 / OF
H01 / G04 / DX (S1)
GL
: ±0.025 (±0.034) mm (3σ) cpk≧1.00
※
(H24G生產優先模式 ±0.038
※
mm)
: ±0.038 (±0.050) mm (3σ) cpk≧1.00
※
: ±0.040 mm (3σ) cpk≧1.00
: ±0.050 mm (3σ) cpk≧1.00
: ±0.030 mm (3σ) cpk≧1.00
: ±0.100 mm (3σ) cpk≧1.00
M3 III M6 III
V12
H08
H04
OF
DX (R4)
H12HS
H04SF
H02F
G04 / G04F
DX (S1)
H24G
H08M
H04S
H01
GL
DX (R12)
: 26,000 cph
: 11,500 cph
: 6,500 cph
: 3,000 cph
: 11,000 cph
: 24,500 cph
: 10,500 cph
: 6,700 cph
: 7,500 cph
: 4,700 cph
: 35,000 cph
(生產優先模式 37,500 cph)
: 13,000 cph
: 9,500 cph
: 4,200 cph
:16,363 dph
(0.22 sec / dot)
: 25,000 cph
: 0201 (008004”) ～ 5.0 x 5.0 mm
: 0402 ～ 7.5 x 7.5 mm
: 0603 ～ 45 x 45 mm
: 0402 ～ 12 x 12 mm
: 1608 ～ 38 x 38 mm
: 1608 ～ 74 x 74 mm (32 x 180 mm)
: 1608 ～ 74 x 74 mm (32 x 162 mm)
: 0402 ～ 15 x 15 mm
: 1608 ～ 15 x 15 mm
: 1608 ～ 74 x 74 mm (32 x 100 mm)
H24G
V12 / H12HS / DX (R12)
H08M
H08
H04S (F) / H04
H02F
H01 / OF
G04 (F)
DX (R4)
DX (S1)
高度: 最大 2.0 mm
高度: 最大 3.0 mm
高度: 最大 13.0 mm
高度: 最大 6.5 mm
高度: 最大 6.5 mm / 9.5 mm
高度: 最大 25.4 mm
高度: 最大 25.4 mm
高度: 最大 6.5 mm
高度: 最大 6.5 mm
高度: 最大 25.4 mm
電源
3相 200 ～ 230 V ±10 % (50 / 60 HZ)
4M III基座: 0.7 kVA, 2M III基座: 0.5 kVA / M3 III模組: 0.8 kVA, M6 III模組: 0.9 kVA
※根據生產線長度有時會不同
4M III基座規格時: 90 L / min (ANR) / 2M III基座規格時: 45 L / min (ANR)
4M III基座: 700 kg, 2M III基座: 400 kg, M3 III模組: 415 kg (雙搬運軌道規格), M6 III模組: 615 kg (雙搬運軌道規格)
48 x 48 mm ～ 534 x 510 mm（雙搬運軌道規格）
48 x 48 mm ～ 534 x 610 mm（單搬運軌道規格）
雙搬運軌道: 連續運轉時 0 sec, 單搬運軌道: 2.5 sec （M3 III各模組間搬運）, 3.4 sec （M6 III各模組間搬運）
MAX 20 種類（以8 mm料帶換算） MAX 45 種類（以8 mm料帶換算）
※ 在本公司設定的理想條件下所獲得的方形晶片的置件精度（高精度調試）。
＊雙搬運時（W）280 mm為止。
超過 280 mm時變為單搬運。
生產能力
對象零件
物件基板尺寸（L x W）
基板載入時間
可搭載工作頭
置件精度/塗敷位置精度
（基準定位點基準）
零件搭載數
對應4・8・12・16・24・32・44・56・72・88・104 mm寬度料帶
4≦ 零件寬度 ≦15 mm (6≦ 料管寬度 ≦18 mm), 15≦ 零件寬度 ≦32 mm (18≦ 料管寬度 ≦36mm)
對應135.9 x 322.6 mm (JEDEC規格) (料盤單元-M), 276 x 330 mm (料盤單元-LT), 143 x 330 mm (料盤單元-LTC) 料盤尺寸
智能供料器
管裝供料器
料盤單元
零件供應裝置
重量
空氣消耗量
機器尺寸 L: 1295 mm (M3 III x 4, M6 III x 2) / L: 645 mm (M3 III x 2, M6 III) / L: 320 mm (M3 III x 1) W: 1900.2 mm H: 1476 mm
H24G, V12, H12HS, H08, H04S (F), H04, H02F,
H01, G04 (F), GL, IH1
H24G, V12, H12HS, H08M, H08, H04S (F), H04, H02F,
H01, DX, OF, G04 (F), GL, IH1
生產線能力的提高
減輕操作員的負擔
革新的動態工作頭更換
實現35,000cph的產能
進一步提高置件精度
通過提高產能，可以用比以前少的模組數進行同規模的
生產。
例如： 《智慧型手機生產線》
工作頭類型的CPH比較
M3 II x 14 + M6 II x 2
M3 III x 12 + M6 III x 2
Tray
unit
Tray
unit
: NXTIII
: NXTII
109%
110%
111%
122%
24 12 8 4 2
提高實際產能30%以上
削減2個模組
35,000cph
新研發的高速置件工作頭
新研發的LED閃光燈光源
新研發的高速送料供料器
↓
35,000cph
cph
直觀的操作性
新研發的Dyna工作頭(DX)是可以用1台黏貼所有零件的最終通用工作頭。
12吸嘴
(R12)
Dyna工作頭
可以搭載的零件尺寸
先行置件零件高度
3mm 6.5mm 25.4mm
0402～□7.5mm
高度: 3mm
※IPS功能僅限12吸嘴
型自動更換頭使用
1608～□15mm
高度: 6.5mm
1608～□74mm
（32 x 100）
高度: 25.4mm
12吸嘴 (R12) 4吸嘴 (R4) 1吸嘴 (S1)
4吸嘴
(R4)
1吸嘴
(S1)
點膠更換頭
( 研發中)
機械夾頭
特殊吸嘴
高精度貼裝0201mm(008004”)零件
置件精度: 實現了±0.025mm(3σ)的置件精度，可以高密度地貼裝0201零件。
不需依賴自調整效果，極小零件可以精準地置件。
對基板的不斷小型化做出貢獻。
NXTIII用3個方法更進一步提高了置件精度。
高速置件工作頭
H24G
ＮＥＷ !!
高速置件工作頭
H24G
高速供料器
[W08f]
LED閃光燈光源
實現置件精度
±0.025mm(3σ,Cpk≧1.0)
新研發的高速置件工作頭
新研發的LED閃光燈光源
新研發的高剛性XY機械手
↓
實現置件精度
±0.025mm(3σ,Cpk≧1.0)
實現高精度置件的
新置件工作頭
LED閃光燈光源
XY機械手的剛性UPXY機械手的剛性UP
實現高精度置件的
新置件工作頭
LED閃光燈光源
焊盤距離: X=0.17mm Y=0.13mm
置件面積: 10.3mm
2
焊盤距離: X=0.09mm Y=0.07mm
置件面積: 3.7mm
2
高速供料器
[W08f]
LED閃光燈光源
Nozzles
使用可以憑直觀操作的圖
示和8.4英寸觸摸屏後誰都
能簡單地操作。
※NXTIII使用F類型工作頭
置件面積
減少約60%
0402 mm0402 mm
0201 mm
0201 mm
(生產優先模式: 37,500 cph)
可以從單搬運軌道和雙搬運軌道中選擇。
單搬運軌道
雙搬運軌道
料帶供料器 料盤單元 料盤供料器
疊放式管裝供料器
料帶零件
料盤零件 料管零件
帶式管裝供料器
最大基板尺寸
534( L) x 610( W) mm
最大基板尺寸
雙搬送 :
534(L) x 280(W) mm
單搬送 :
534(L) x 510(W) mm
小型零件用
高速工作頭
中型零件
用工作頭
大型異形零
件用工作頭
可以對應小型～大型
零件的Multi工作頭
對應各種異形零
件和插入式零件
可以對應各種供應形態的零件。

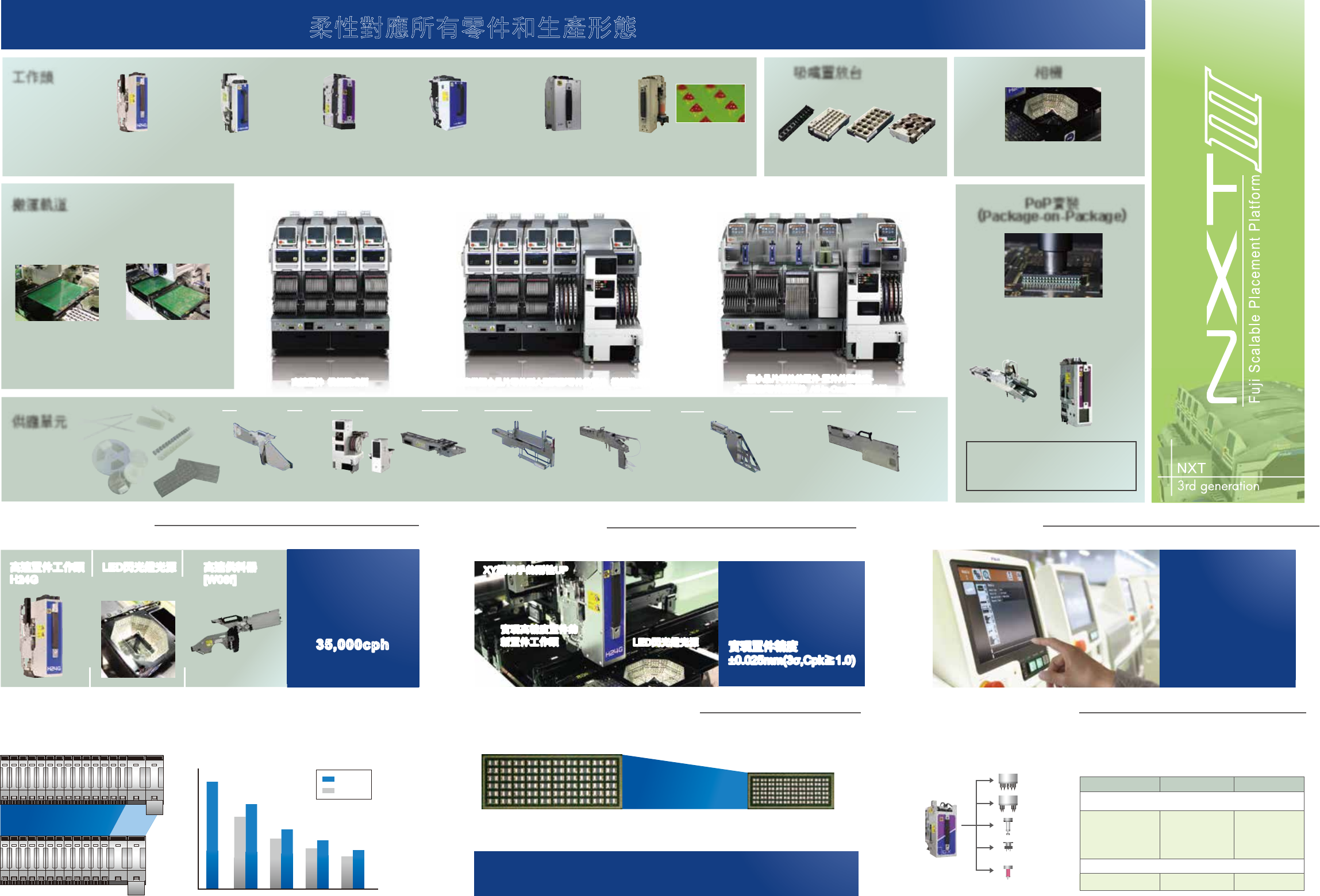

柔性對應所有零件和生產形態
從整體陣容產生的NXTIII的優越相容性
實現了具有壓倒性性能的最新型可擴展性置放平臺
只要搭載專用單元在PoP置件中
也能對應。
PoP (Package-on-Package) 是一種
在基板上通過堆疊封裝進行實裝的特
殊工藝。
採用On-the-Fly系統的無停止影像處理
徑向零件供料器
（研發中）
Segment供料器
（研發中）
點膠工作頭
極小晶片零件的置件-置件外觀檢查-
大型異形零件的置件 All-in-One模組構成例
對應從極小晶片零件到大型異形零件的置件 模組構成例高速置件 模組構成例
散裝零件徑向零件
浸漬助焊劑單元
供應單元
工作頭
搬運軌道
吸嘴置放台 相機
PoP實裝
(Package-on-Package)
極小晶片零件的置件-置件外觀檢查-
大型異形零件的置件 All-in-One模組構成例
對應從極小晶片零件到大型異形零件的置件 模組構成例高速置件 模組構成例
高精度置
件工作頭
