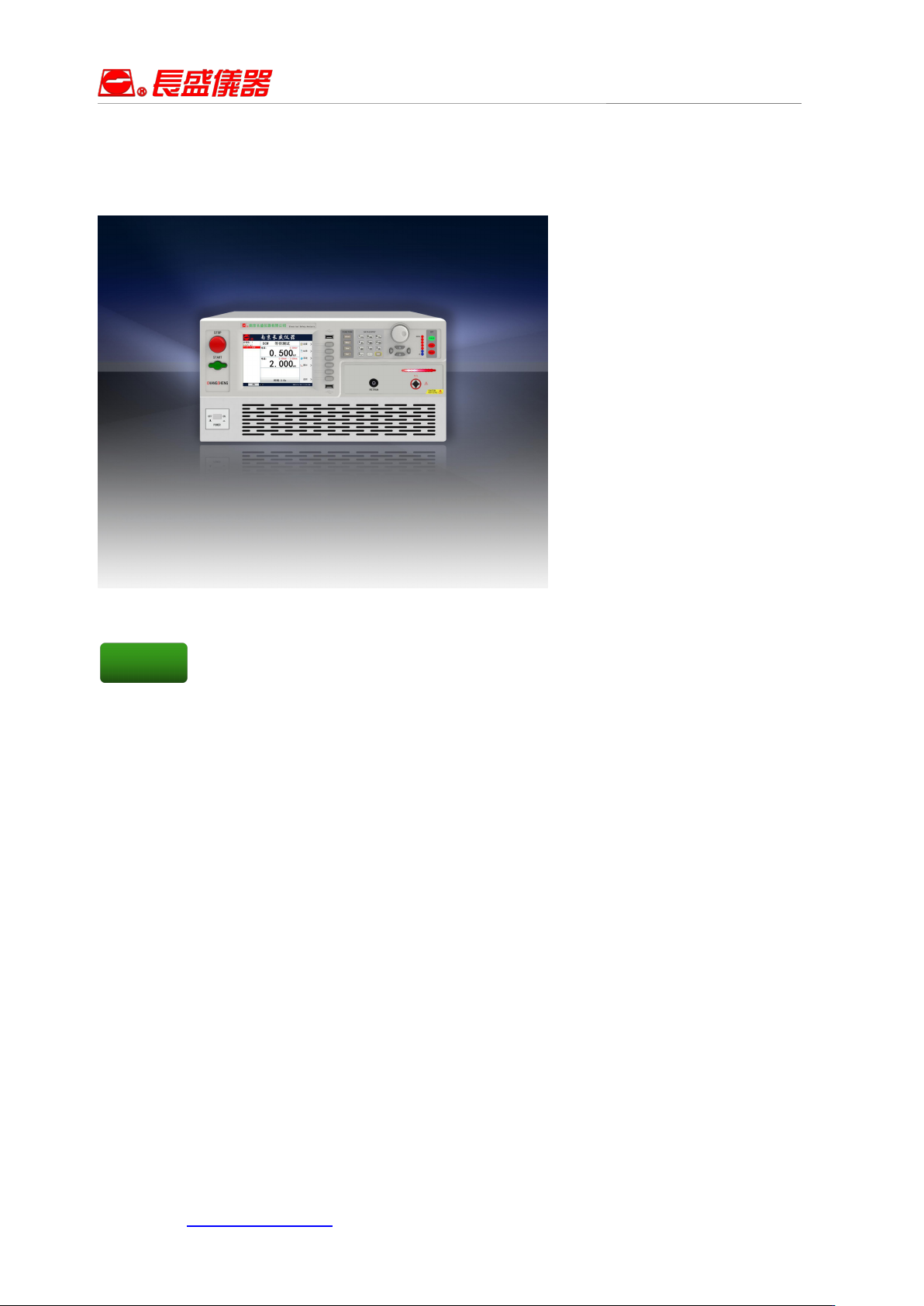

产品名称：程控耐压测试仪（AC/DC）
型号 ：
CS9914BMSI
采用 5.6 寸 TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
测试仪可把测试结果以 EXCEL 表格的格式存储在 U 盘中。
可通过 U 盘进行软件升级。
可调高压上升、下降时间，可适应不同测试对象要求。
测试结果可同步保存，支持详细完整的统计操作。
支持客户在线编辑测试条件，便于客户智能化、精细化管理。
人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
完备的操作帮助提示，可有效提高用户使用效率。
中英文双语操作界面，适应不同用户的需求。
直流电流最小分辨率 0.001μA。
支持扫码枪功能。
标配 PLC 接口，RS232 接口，选配 LAN 接口、RS485 接口、USB 接口。
性能特点
创新 精致 卓越 与众不
地址
(ADD)
：南京江宁滨江开发区飞鹰路
10
号 邮编
(P.C)
：
211178
电话
(TEL)
：
025-68132208
、
52108992
图文传真
(FAX)
：
025-52101482
公司网站： www.csallwin.com E—mail：cswangyi@163.com
型号
CS9914BMSI
测试模式
AC/DC
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±(1%+0.2%满量程)
分辨率
1V
最大输出功率
1000VA（5.000kV/200mA）
最大额定电流
200mA
下限电流范围
0～199.9mA,0=不判断下限
电流档位
200uA、2mA、20mA、200mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
DDS+功放
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
电压下降时间
0，0.3s～999.9s 0=电压下降时间关
间隔时间
0.0s～999.9s 0=间隔时间关
输出电压模式
N 模式、G 模式
DCW
输出
电压
0.050kV～6.000kV
±(1%+0.2%满量程)
1V
最大输出功率
60W（6.000kV/10mA）
最大额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
最大充电电流
10mA
电压上升时间
0，0.3～999.9s 0=电压上升时间关
测试时间
0，0.3～999.9s 0=连续测试
电压下降时间
0，0.3～999.9s 0=电压下降时间关
间隔时间
0.0～999.9s 0=间隔时间关
延时报警时间
0，0.3～999.9s 0=延时报警时间关
输出电压模式
N 模式、G 模式
电压表
范围
0.050kV～6.000kV
精度
±(1%+0.2%满量程)
分辨率
1V
技术参数
创新 精致 卓越 与众不
地址
(ADD)
：南京江宁滨江开发区飞鹰路
10
号 邮编
(P.C)
：
211178
电话
(TEL)
：
025-68132208
、
52108992
图文传真
(FAX)
：
025-52101482
公司网站： www.csallwin.com E—mail：cswangyi@163.com
显示数值
均方根值
电流表
测量
范围
AC
0 ～ 200mA
DC
0 ～ 10mA
分 辨
率
AC
200uA 档：0.1uA，2mA 档：1uA，20mA 档：10uA，200mA 档：100uA
DC
2uA 档：0.001uA， 20uA 档：0.01uA， 200uA 档：0.1uA,
2mA 档：1uA, 10mA 档：10uA
测量精度
±(1%+0.5%档位量程)
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND 模式：RETURN 端接机壳
FLOAT 模式：RETURN 端不接机壳
计时器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
