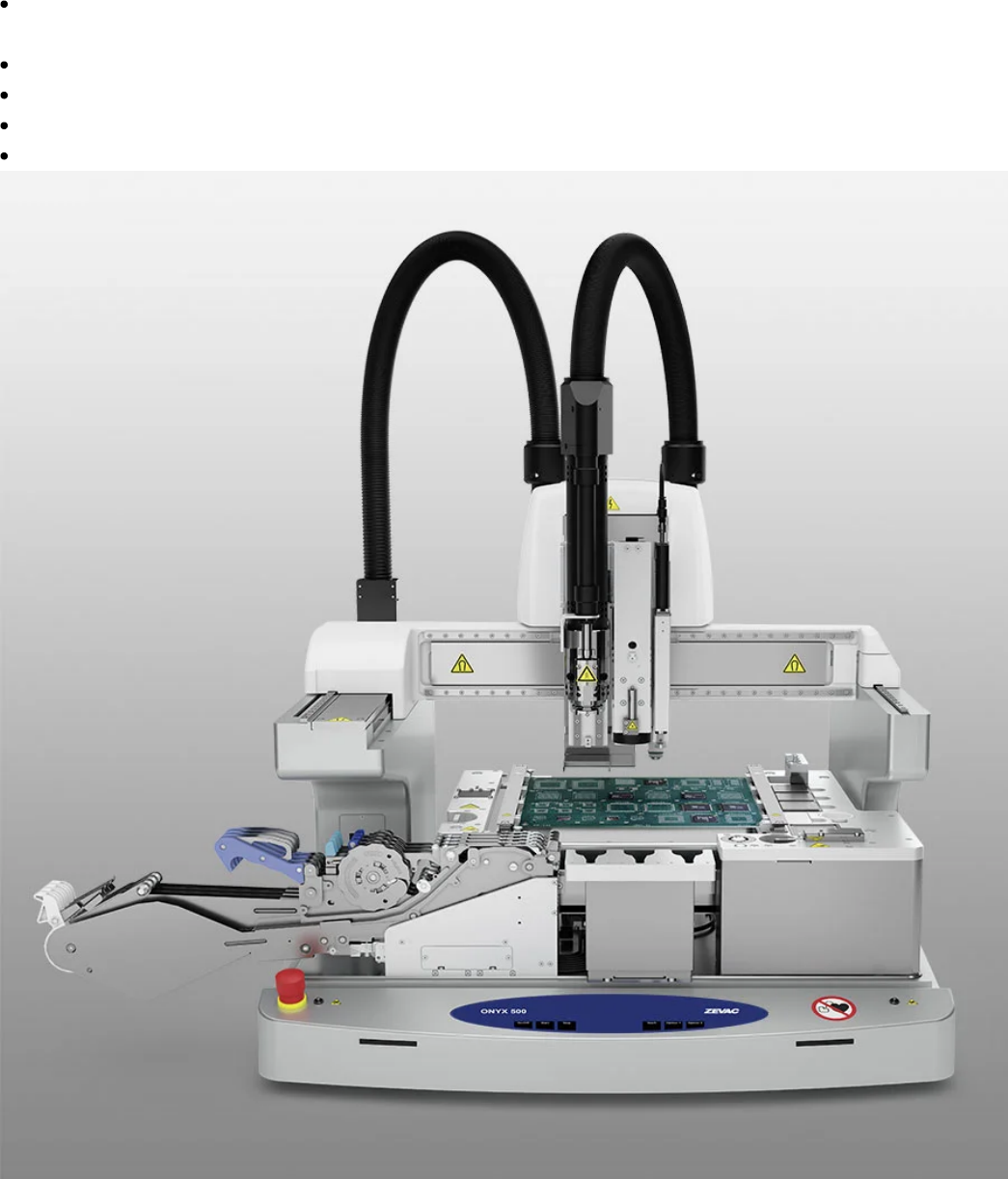

ONYX 500
Hauptmerkmale
Die ONYX 500 ist die vollautomatische Version der bewährten ONYX 29. Die vielseitige Anlage ist für
automatische Rework-Prozesse konzipiert. Durch die exible Konstruktion und Modularität können
auch herausfordernde Prozesse realisiert werden.
Multifunktionaler Heissgaskopf
Alle Achsen sind motorisiert und werden in Echtzeit im geschlossenem Regelkreis angesteuert
Automatische und ganzheitliche Prozesskontrolle
Mehrere Thermoelement-Anschlüsse zur Kontrolle der Prozesstemperatur
Im geschlossenen Regelkreis kontrollierte Kraftmessung der Z-Achsefür die automatischen
Prozesse Aufnehmen, Flussmittel-Anbringen, Platzieren und Entfernen von Bauteilen, damit
empndliche Bauelemente geschützt werden können
Gas-Durchusssteuerung im geschlossenen Regelkreisvon 8 bis 80l/min
Automatische und berührungslose Restlotentfernungmit motorisiertem X/Y/Z-System
Die ONYX 500 ist mit Rework-Komponenten aus der ZEVAC Komponentenmatrix ausgestattet:
Kraftmessung im geschlossenen Regelkreis aller Prozesse
Vollautomatische Leiterplattenreparatur
Automatischer Düsenwechsel für Löt- und Entlötprozesse, Bauteil pick und place und
Stempeldruckübertragung
Benetzungsstation zur Übertragung von Lötpaste, Silberpaste oder Flux
Automatische Bandzuführung
Vorrichtung zur Fixierung mehrerer PCBs
Grosse Auswahl an Standarddüsen und je nach Kundenbedürfnissen entwickelten Düsen
Wie die ONYX 29 basiert die ONYX 500 ebenfalls auf einer stabilen Roboterplatform mit Linearmotoren,
Encoder und Linear scales, durch welche höchste Präzision und Widerholgenauigkeit garantiert werden.
Der dynamische, multifunktionale Roboterkopf besteht aus Oberheizung, Kamerasystem und
Lötpastendosiereinheit. Mit dem softwaregesteuerten und programmierbaren System können
spezische Programme generiert und gespeichert werden. Die Prozesse Entlöten, Entfernen des
defekten Bauteils, kontaktloses Entfernen des Restlotes, frisches Lot oder Flux Auftragen, pick, align,
place und Löten des neuen Bauteils, passieren vollautomatisch.
Anwendungsgebiete
Selektives Ein- und Auslöten von SMD Bauteilen. Mit der ONYX 500 sind eine hohe
Prozesszuverlässigkeit und eine einfache Bedienung garantiert. Das integrierte Bildverarbeitungssystem
gewährleistet eine präzise Ausrichtung der verarbeiteten SMD`s und Kleinteilen.
