P-0186-003.pdf - 第189页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 187 L-1 1 630 048 9910 BLOCK,LOCA TE 6 809L--010-001 2 630 048 9637 BLOCK,LOCA TE 2 809L--010-002 3 630 048 9927 BLOCK,LOCA TE 2 809L--010-003 4 6…
MODEL TCM-X110
0306-001
186

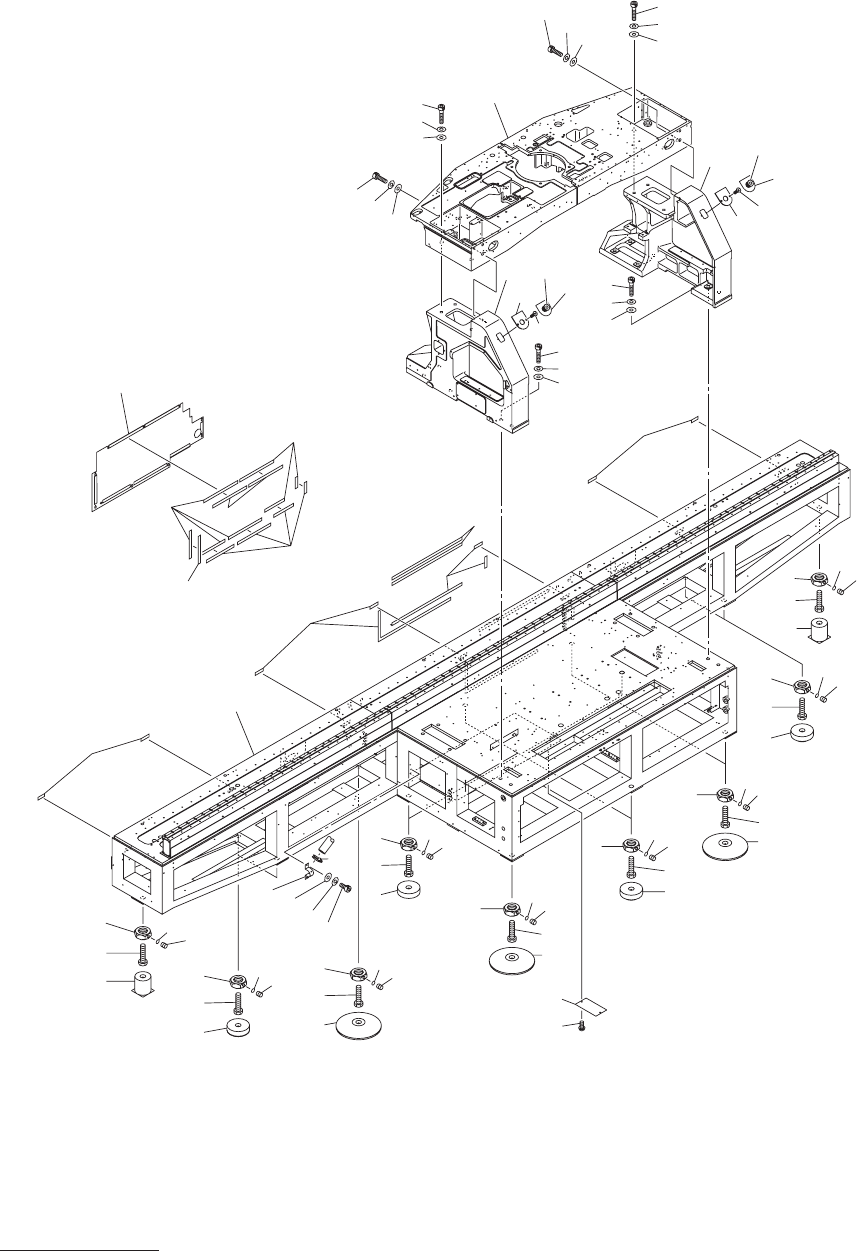

本体部
MAIN BODY SECTION
Fig.
L-1
本体ベース
Body Base
9
5
4
8
2
6
5
4
7
1
6
25
27
28
29
5
4
8
2
6
5
4
7
1
6
5
4
6
7
35
5
4
6
7
1
5
4
19
20
6
7
35
5
4
7
3
6
5
4
7
35
6
45
22
21
22
21
52
51
11
10
18
17
16
13
14
15
13
18
17
16
12
14
15
15
14
13
15
14
13
52
51
See Fig MA-1
Key No.21
39
39
39
38
38
38
38
38
38
38
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
187
L-1
1 630 048 9910 BLOCK,LOCATE 6 809L--010-001
2 630 048 9637 BLOCK,LOCATE 2 809L--010-002
3 630 048 9927 BLOCK,LOCATE 2 809L--010-003
4 630 042 5697 NUT 14 809L--010-004
5 630 041 6770 COLLAR 14 809L--010-005
6 630 000 8975 SET SCREW 14 809L--010-006
7 630 042 5673 BOLT,HEX 12 809L--010-007
8 630 042 5680 BOLT,HEX 2 809L--010-008
9 630 120 1931 FRAME 1 809L--010-009
10 630 120 1009 FRAME(L) 1 809L--010-010
11 630 120 1016 FRAME(R) 1 809L--010-011
12 630 116 6704 FRAME(HEAD) 1 809L--010-012
13 411 141 5401 WASHER V 20X37X3 20 809L--010-013
14 411 141 6804 WASHER SPR 20 20 809L--010-014
15 630 009 5814 BOLT,HEX-SCT 20 809L--010-015
16 411 141 5203 WASHER V 16X30X3 2 809L--010-016
17 411 141 3407 WASHER SPR 16 2 809L--010-017
18 630 083 4253 BOLT,HEX-SCT 2 809L--010-018
19 630 089 2314 PLATE 1 809L--010-019
20 411 113 9109 SCR TRS 5X10 2 809L--010-020
21 630 119 5841 PLATE 2 809L--010-021
22 411 113 4708 SCR FLT 4X10 4 809L--010-022
25 630 118 8348 BRACKET(BAND) 1 809L--010-025
27 411 141 4107 WASHER V 5X10X1 2 809L--010-027
28 411 141 6705 WASHER SPR 5 2 809L--010-028
29 630 000 7756 BOLT,HEX-SCT 2 809L--010-029
35 630 089 2475 BLOCK,LOCATE 4 809L--010-035
38 630 122 4510 SEAL(SHIELD TAPE) 1 809L--010-038
39 630 121 1329 SEAL(SHIELD TIGHT) 3 809L--010-039
51 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB5,SPB6 809L--010-051
52 630 114 5167 NAME PLATE,NOTICE 2
MODEL TCM-X110
0306-001
188
本体部
MAIN BODY SECTION
Fig. L-2
ダクトホース
Duct Hose
111
11
6
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
107 106
106
See Fig.E-1
Key No.21
