五、 设备 技术参 数 型号 UM-LY5000 最大试验负荷 5000kg（50KN） 测力精度等级 0.5 级 试验力分辨率 最大试验力的±1/200000 有效测力范围 0.4%-100% 位移最小解析度 0.05μm 位移精度 示值的±0.5%以内 有效测试宽度 440mm 有效测试行程 1355mm（含夹具） 引伸计标距 50mm 引伸计最大行程 25mm 操作方式 电脑+手控盒 采样频率 500HZ 测试速度 0.01~50…
二、 设备依据标准：
1. 试验机标准：电子万能试验机 GB/T 16491-2008；
2. 满足的试验方法标准：GB/T228.1-2010、GB/T 1040-2006、GB/T 1041-
2008、等试验标准。
三、 设备功能：
1. 拉力测试；
2. 压力测试；
3. 拉断强度；
4. 撕裂测试；
5. 抗压测试；
6. 弯曲测试；
7. 抗剪切测试；
8. 三点抗折测试（选配功能）.
四、 设备特点
1. 采用 windows 工作平台，参数设定全部以对话框的形式处理，操作简单。
2. 电脑液晶屏显示，实时力值、峰值、速度、测试次数、力值曲线多图直
观显示。
3. 设计人性化，操作简单易行，全电脑模式操作。
4. 仪器存储：无限次测试结果，可删除任意一组或多组。
5. 打印输出：连接电脑通过普通 A4 纸打印机输出。
6. 力量单位：N、kN、kgf、gf、lbf 可选。
7. 位移单位：mm、cm、in 可选。
8. 强度单位：Pa、kPa、Mpa、kgf/cm2、lbf/in2 可选。
9. 保护措施：超行程保护，超力值保护，超时间保护，外限位保护等等
10. 高灵敏度，瞬时判定压溃并能自动停机。
五、 设备技术参数
型号
UM-LY5000
最大试验负荷
5000kg（50KN）
测力精度等级
0.5 级
试验力分辨率
最大试验力的±1/200000
有效测力范围
0.4%-100%
位移最小解析度
0.05μm
位移精度
示值的±0.5%以内
有效测试宽度
440mm
有效测试行程
1355mm（含夹具）
引伸计标距
50mm
引伸计最大行程
25mm
操作方式
电脑+手控盒
采样频率
500HZ
测试速度
0.01~500mm/min
力量单位
N 、kN、kgf、gf、lbf 可选
位移单位
mm、cm、in
超载保护
超过最大负荷 10%自动保护
安全装置
电子限位保护
外观尺寸
1000(W)×500(D)×1750(H)mm
机台重量
300kg

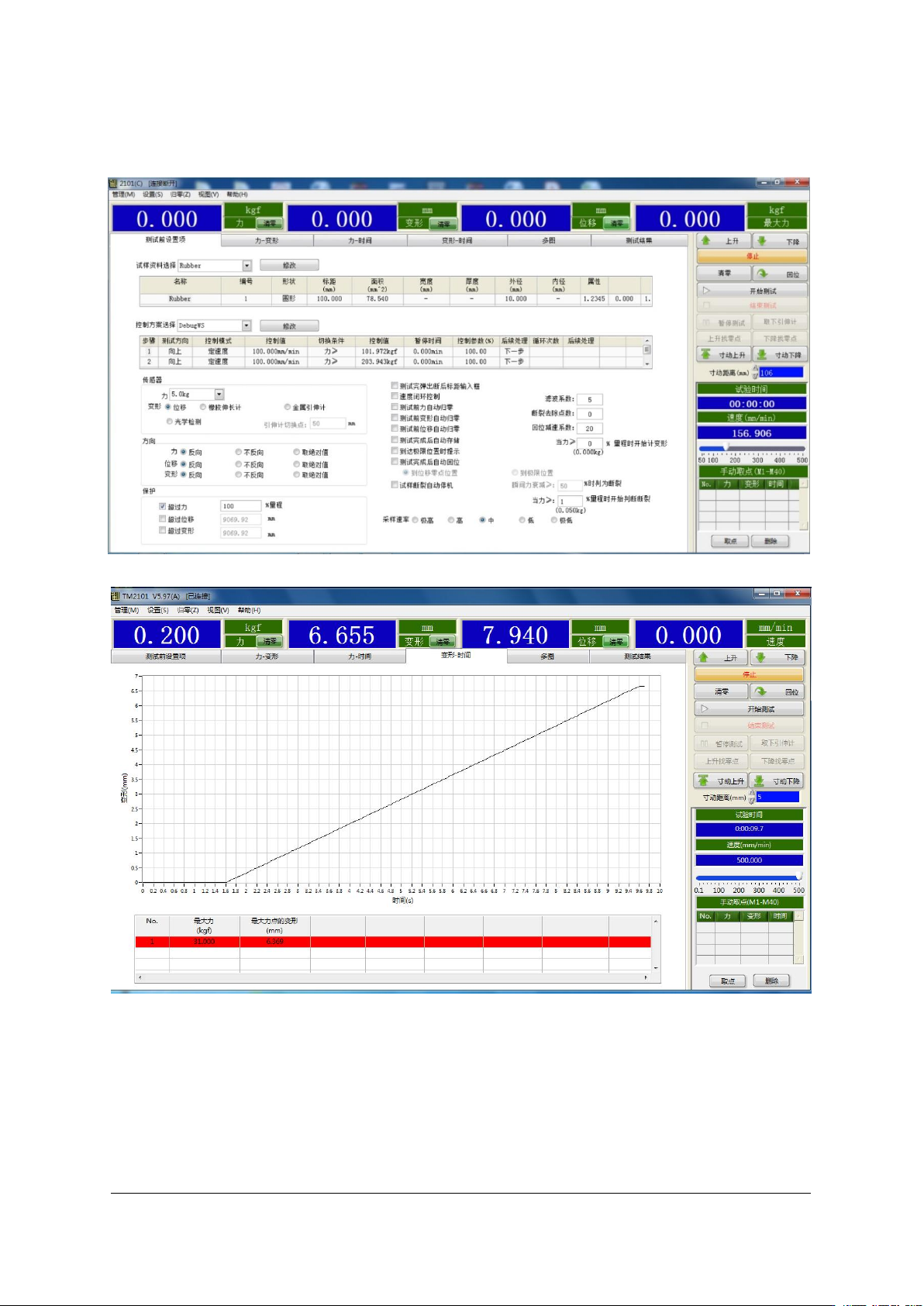

六、 设备软件画面
软件优点：
1. 全中英文直观显示，适合国内外使用！
2. 测试、上升、下降、回位速度任意输入设定，精准控制。
3. 测试完成自动快速回位，避免长时间等待，加快测试效率。
4. 测试结果：测试完成自动记录并保存，无须手工存储。
