3. CUTTERUNITCOMPONENTS
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-37465 CUT_UNIT_SN 1
2 402-37469 CUTTER_DRIVE_UNIT_SN (1)
3 402-37476 C_C_SUPPORT_BASE_L_LM_SN (1)
4 401-15836 CUTCYLINDER (1)
5 PJ-0460525-01 BARBELBOW (2)
6 SM-6040802-TN SCREWM4X0.7L=8 (3)
7 402-37477 CLAMP_SLIDE_BR_LM_SN (1)
8 E1120-706-C00 FREELINKJOINTSCREW (1)
9 WP-0841601-SC WASHERM8 (1)
10 WS-0820002-KN SPRINGWASHERM8 (1)
11 NM-6080003-SC NUTM8X1.25TYPE3 (1)
12 401-17042 CUTLINKARMBASSY (1)
13 401-18161 STOPPERCUT (1)
14 SL-6031092-TN SCREWM3L=10 (2)
15 401-15789 CUTTERRETURNSP (1)
16 E1120-706-C00 FREELINKJOINTSCREW (1)
17 401-65423 CUT_LINK_ARM_SUPPORT_SH_LM (1)
18 SL-6030692-TN SCREWM3L=6 (1)
19 402-37478 PRESSURE_BR_SN (1)
20 E1120-706-C00 FREELINKJOINTSCREW (1)
21 401-15791 LEADCLAMPSP (1)
22 401-17033 SPSH (2)
23 NM-6020001-SC NUTM2X0.4TYPE1 (2)
24 402-37480 BOLT_CSHELH-ST-M4-5 (2)
25 402-37470 CUTTER_UNIT_SN (1)
26 401-17047 GUIDEBRFS (1)
27 401-15820 BSSCREW (1)
28 401-17048 GUIDEBRRS (1)
29 401-15820 BSSCREW (1)
30 402-37485 CUTTER_ASM_SN (1)
31 401-44050 CUT_BLADE_F (1)
32 401-44045 LEAD_CLAMP_F (1)
33 SL-6030692-TN SCREWM3L=6 (1)
34 401-44044 CUT_BLADE_M (1)
35 401-15782 CUTTERSP (1)
36 RE-0300000-K0 E-RING3 (1)
37 WP-0510516-SD WASHER5.1X7.5X0.5 (1)
38 401-23725 LOWHEAD_SCREW_M3 (1)
39 402-37479 CUT_BASE_SN (1)
40 WS-0310002-KN SPRINGWASHERM3 (1)
41 401-44046 HEIGHT_ADJUSTER (1)
42 WP-0330816-SF WASHER3.25X10X0.8 (1)
43 401-17034 BEARINGSH (1)
44 401-17477 CLAMPROLLER (1)
45 WP-0430801-SC WASHERM4 (3)
46 NM-6040001-SC NUTM4X0.7TYPE1 (1)
47 401-21060 CUT_LINK_ARM_U_L (1)
48 SL-6041492-TN SCREWM4L=14 (1)
49 401-15787 CLAMPLINKARMSH (1)
50 401-15784 CUTLINKSH (1)
51 SL-6031292-TN SCREWM3L=12 (2)
52 401-44031 BODY_CLAMP_F1_L (1)
53 SL-6031442-TN BOLT (2)
54 401-44039 CLAMP_SUPPORT_BR (1)
55 SL-6030692-TN SCREWM3L=6 (2)
56 401-19412 CLAMPBASEBLOCK (1)
57 401-15786 CLAMPLINKARM (1)
58 401-15797 BODYCLAMPSH (1)
59 RE-0250000-K0 E-RING2.5 (1)
60 401-44032 BODY_CLAMP_SP (1)
61 401-15799 BODYCLAMPM (1)
62 PH-0150052-C0 PARALLELPINTYPEB1.5X5 (1)
63 401-15800 LEADCLAMPM (1)
64 SL-6030692-TN SCREWM3L=6 (2)
65 401-15795 CLAMPSUPPORTSH (2)
66 401-15796 CLAMPRETURNSP (2)
67 RE-0250000-K0 E-RING2.5 (4)
68 401-44030 BODY_CLAMP_PLATE (1)
69 402-37486 SOLENOID_VALVE_BR (1)
70 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.27)
71 401-17044 CUTSOLENOIDVALVEASSY (1)
72 BT-0400251-EA URETHANETUBEBLUE4X2.5 (0.17)
73 PJ-0460525-01 BARBELBOW (5)
74 PJ-3080600-08 DIFFERENTDIAMETERUNIONY (1)
75 401-15813 SILENCER (1)
76 402-56673 RFCUTSVCABLEASM (1)
77 402-37480 BOLT_CSHELH-ST-M4-5 (2)
78 WP-0320501-SC WASHERM3 (2)
79 401-15793 REINFORCEBR (1)
80 401-23725 LOWHEAD_SCREW_M3 (2)
81 PC-0124010-00 SPEEDCONTROLLER (2)
82 SL-6031092-TN SCREWM3L=10 (2)
83 WS-0310002-KN SPRINGWASHERM3 (2)
84 SL-6030692-TN SCREWM3L=6 (2)
- -

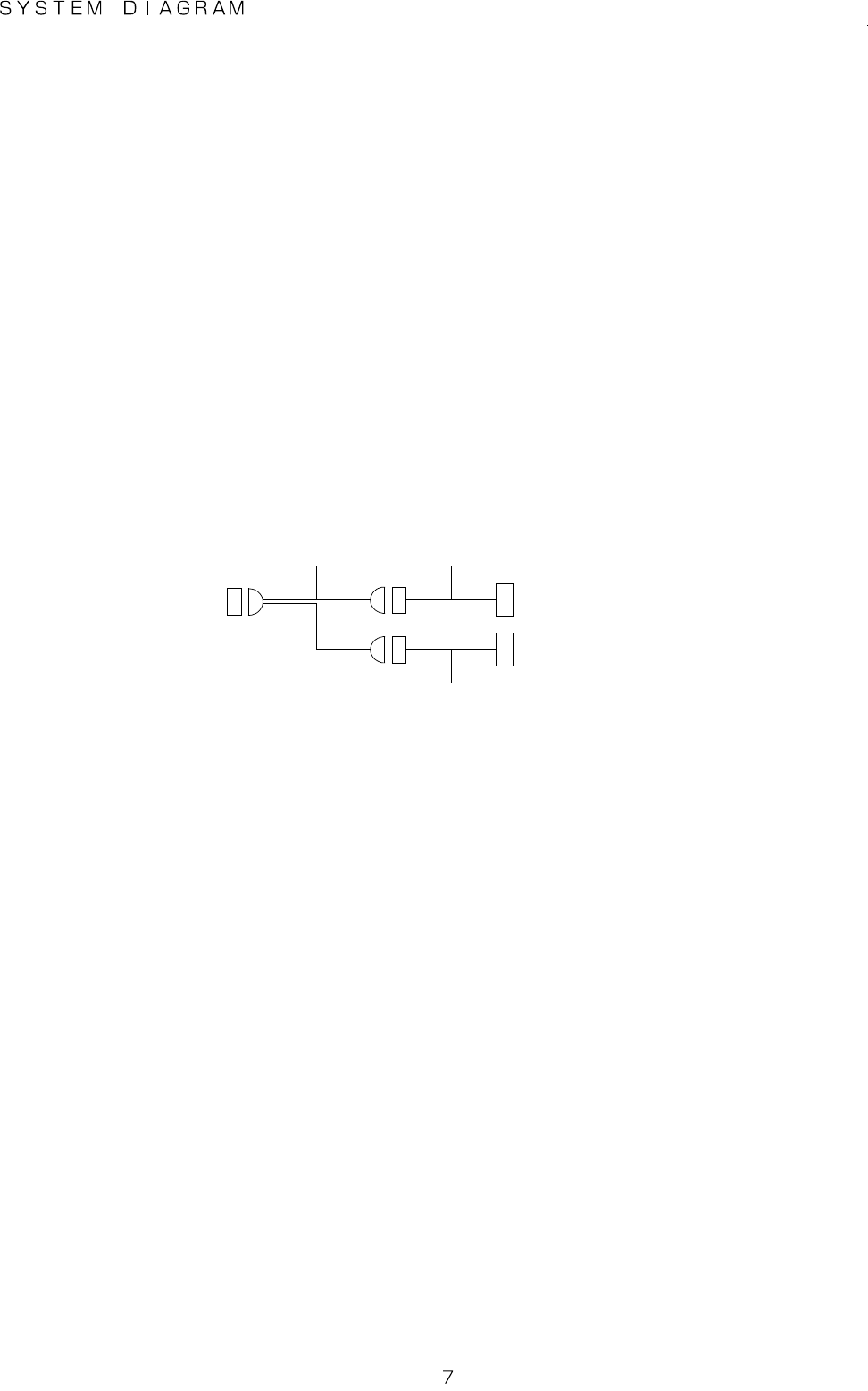

4. SYSTEMDIAGRAM
