i
Au

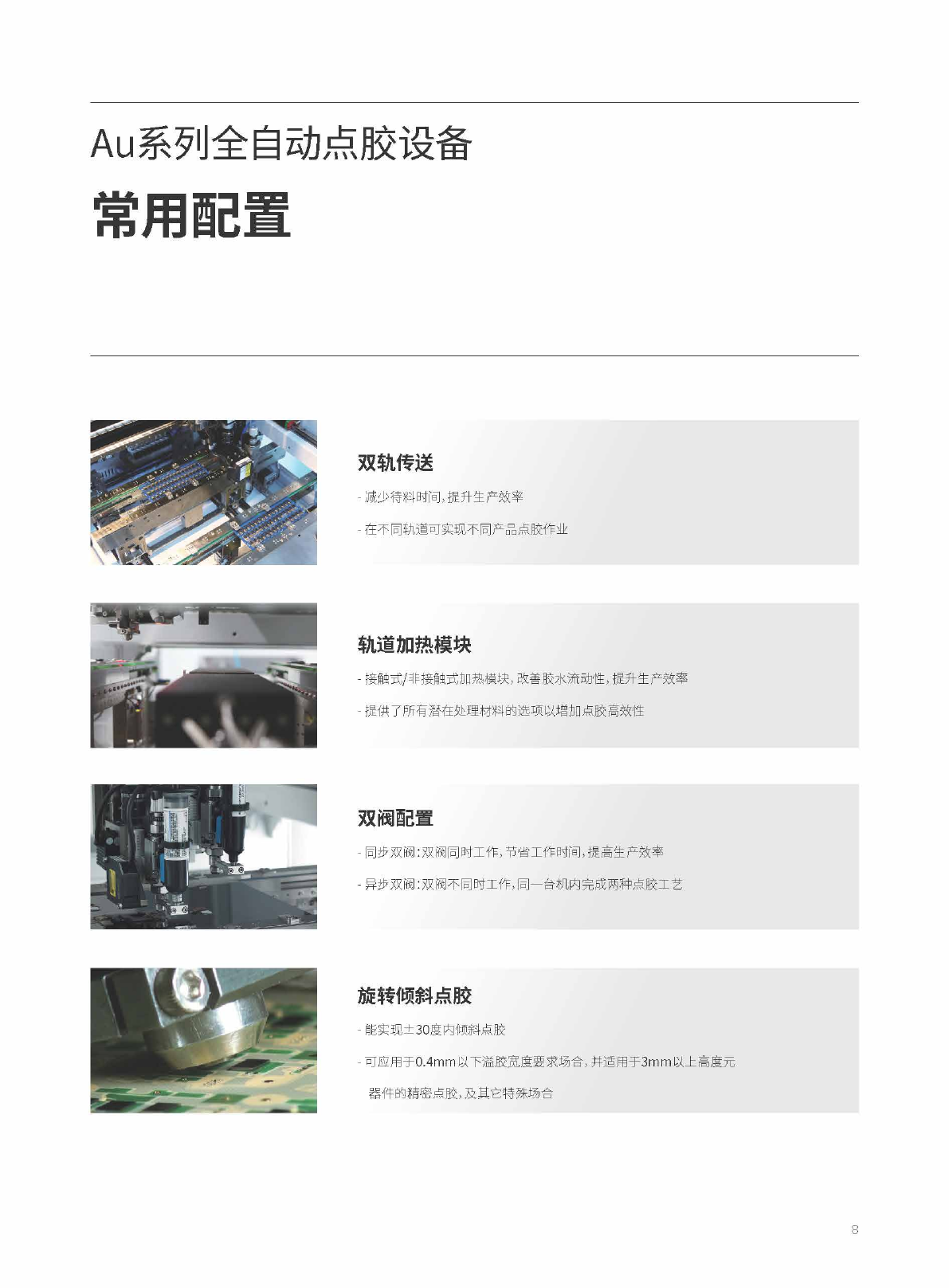

系列全自动点胶设备
常用配置
双轨传送
-
减少待料时间
,
提升生产效率
在不同轨道可实现不同产品点胶作业
轨道加热模块
接触式
/
非接触式加热模块
,
改善胶水流动性
,
提升生产效率
提供了所有潜在处理材料的选项以增加点胶高效性
双阀配置
同步双阀
:
双阀同时工作
，
节省工作时间
,
提高生产效率
异步双阀
:
双阀不同时工作
，
同一台机内完成两种点胶工艺
旋转倾斜点胶
-
能实现
±
30
度内倾斜点胶
可应用于
0.4
mm
以下溢胶宽度要求场合
，
井适用于
3
mm
以上高度元
器件的精密点胶
，
及其它特殊场合
8
i
Au
77
s
(
小巧型
)

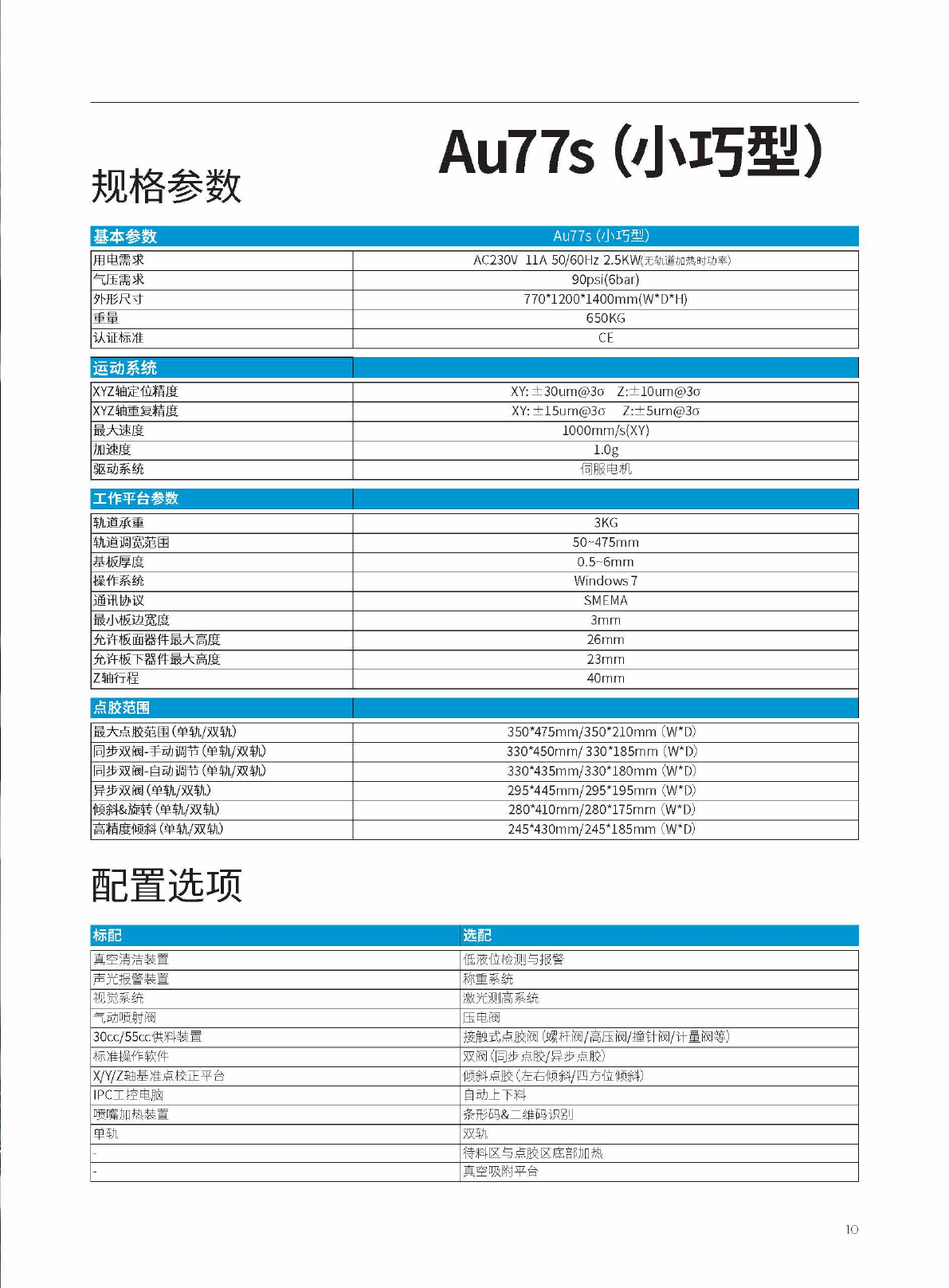

规格参数
基本参数
Au
77
s
(
小巧型
)
用电需求
AC
230
V
11
A
50
/
60
HZ
2.5
KW
(
无轨道加热时功率
)
气压需求
90
psi
(
6
bar
)
外形尺寸
770
*
1200
*
1400
mm
(
W
*
D
*
H
)
重量
650
KG
认证标准
CE
运动系统
XYZ
轴定位精度
XY
:
±
30
um
@
3
a
Z
:
±
10
um
(
a
)
3
a
XYZ
轴重复精度
XY
:
±
15
um
@
3
tj
Z
:
±
5
um
(
a
)
3
a
最大速度
1000
mm
/
s
(
XY
)
加速度
l
.
Og
伺服电机
驱动系统
工作平台参数
轨道承重
3
KG
轨道调宽范围
50
~
475
mm
基板厚度
0.5
~
6
mm
操作系统
Windows
7
通讯协议
SMEMA
最小板边宽度
3
mm
允许板面器件最大高度
26
mm
允许板下器件最大高度
23
mm
Z
轴行程
40
mm
点胶范围
最大点胶范围
（
单轨
/
双轨
)
350
*
475
mm
/
350
*
210
mm
(
W
*
D
)
同步双阀
-
手动调节
(
单轨
/
双轨
)
330
*
450
mm
/
330
*
185
mm
(
W
*
D
)
同步双阀
-
自动调节
(
单轨
/
双轨
)
330
*
435
mm
/
330
*
180
mm
(
W
*
D
)
异步双阀
（
单轨
/
双轨
)
295
*
445
mm
/
295
*
195
mm
(
W
*
D
)
倾斜
&
旋转
(
单轨
/
双轨
)
280
*
410
mm
/
280
*
175
mm
(
W
*
D
)
高精度倾斜
(
单轨
/
双轨
)
245
*
430
mm
/
245
*
185
mm
(
W
*
D
)
配置选项
标配
选配
真空清洁装置
低液位检测与报警
称重系统
声光报警装置
激光测高系统
视觉系统
气动喷射阀
压电阀
接触式点胶阀
(
螺杆闹
/
高压阀
/
撞针阀
/
计量阀等
)
30
cc
/
55
cc
供料装置
双阀
（
同步点胶
/
异步点胶
)
标准操作软件
倾斜点胶
(
左右倾斜
/
四方位倾斜
)
X
/
Y
/
Z
轴基准点校正平台
I
PC
工控电脑
自动上下料
喷嘴加热装置
条形码
&
二维码识別
单轨
双轨
待料区与点胶区底部加热
真空吸附平台
