HF320 回流焊备件录 



5

2016.12

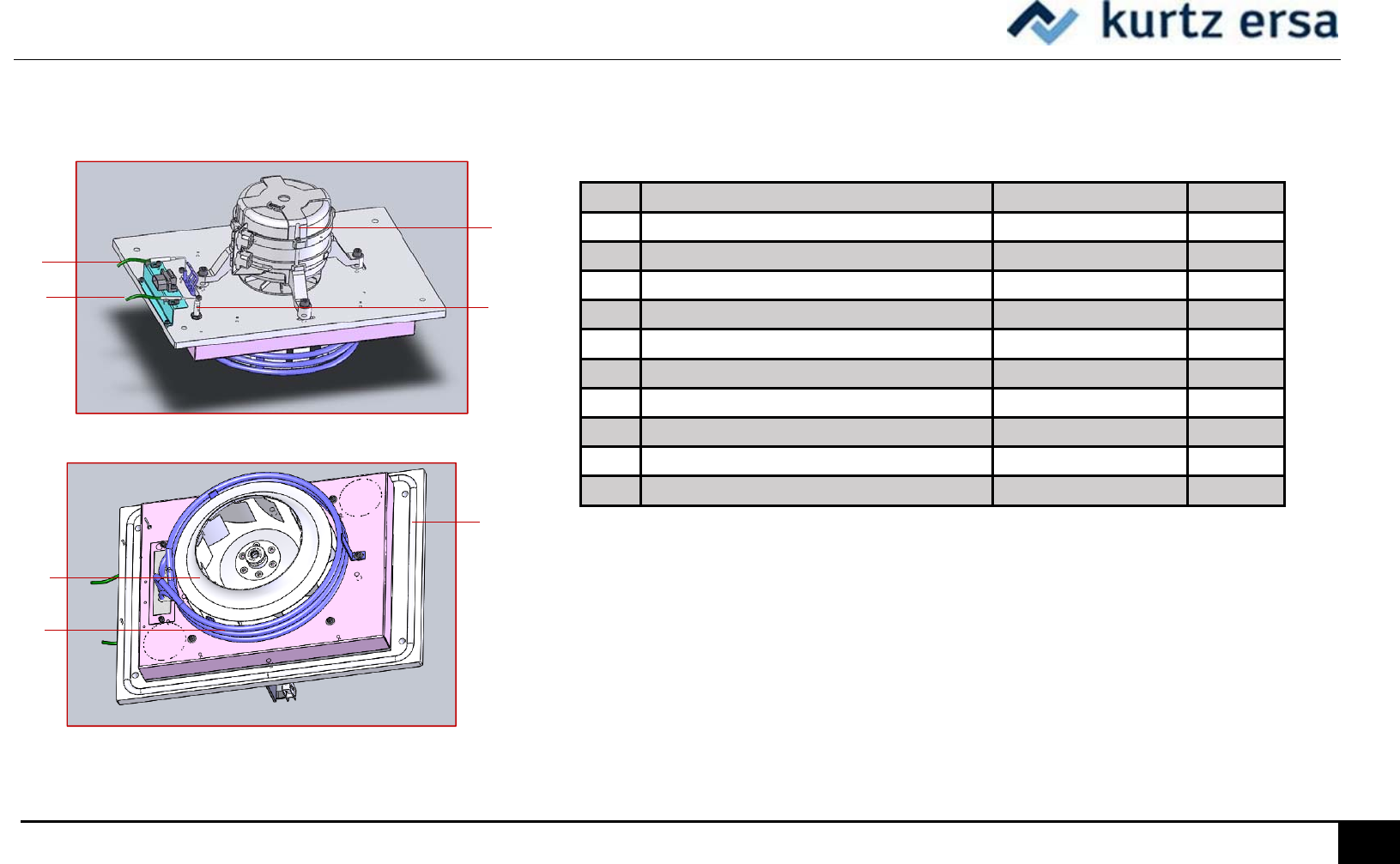

9.2 顶部加热区

 



序号物料描述 物料号 单位

1

风扇马达 L9‐2950rpm

6HZL‐MOT144B pc

*1

风扇马达 L7‐1450rpm

6HZL‐MOT145 pc

2

罩盖，max250°C

6ABKA006X38 pc

3

热电偶 1xNiCr‐Ni,L=200,D=2

83324 pc

4

热电偶 1xNiCr‐Ni,L=125,D=2

140717 pc

5

高温硅胶管，300°C,D=10,d=5

56366B m

6

风扇轮 R67A1225x35,5‐R

6HZL‐ZT17 pc

7

加热丝 D250400V3,3KW

6HKRO400V‐3.3kW pc

**7

加热丝 D250400V4,5KW‐HF320XL

6HKRO400V‐4.5kW pc

8

硅胶粘接剂

249473 pc

○

4

○

3

○

1

*: 见风扇马达上的型号

**：只在回流区

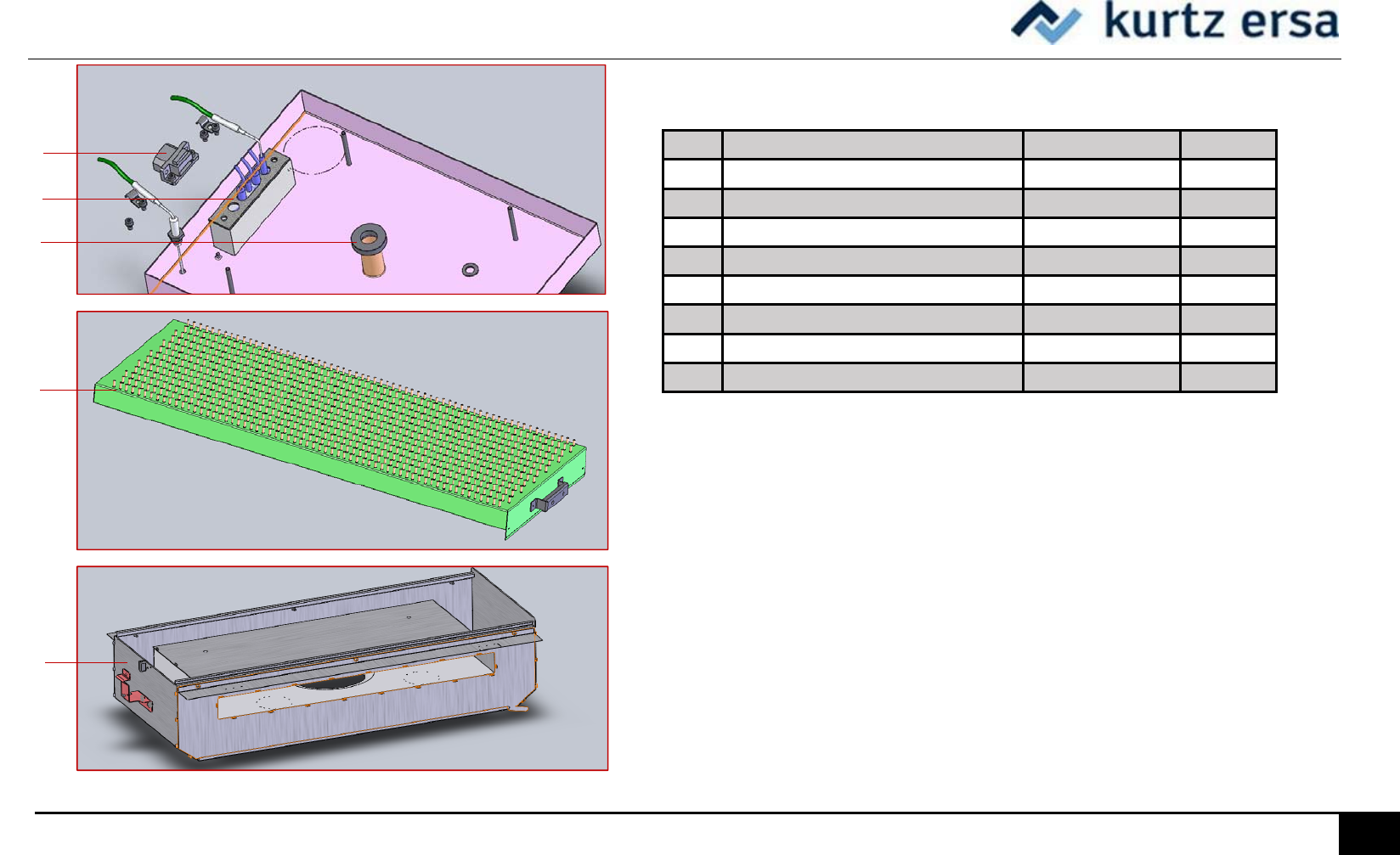

HF320 回流焊备件录 



6

2016.12

 

序号物料描述 物料号 单位

8

3 位插头32A

37369

9

加热丝密封件

6ISK55150106 pc

10

径向轴密封圈

6HTS17X35X7 pc

11

顶部喷嘴盘‐25mm 净空距

175177 pc

11

顶部喷嘴盘‐35mm 净空距

175235 pc

11

顶部喷嘴盘‐HF320XL

195011 pc

12

顶部气流通道

179396 pc

12

顶部气流通道‐HF320XL

179402 pc

○

9

○

8

○

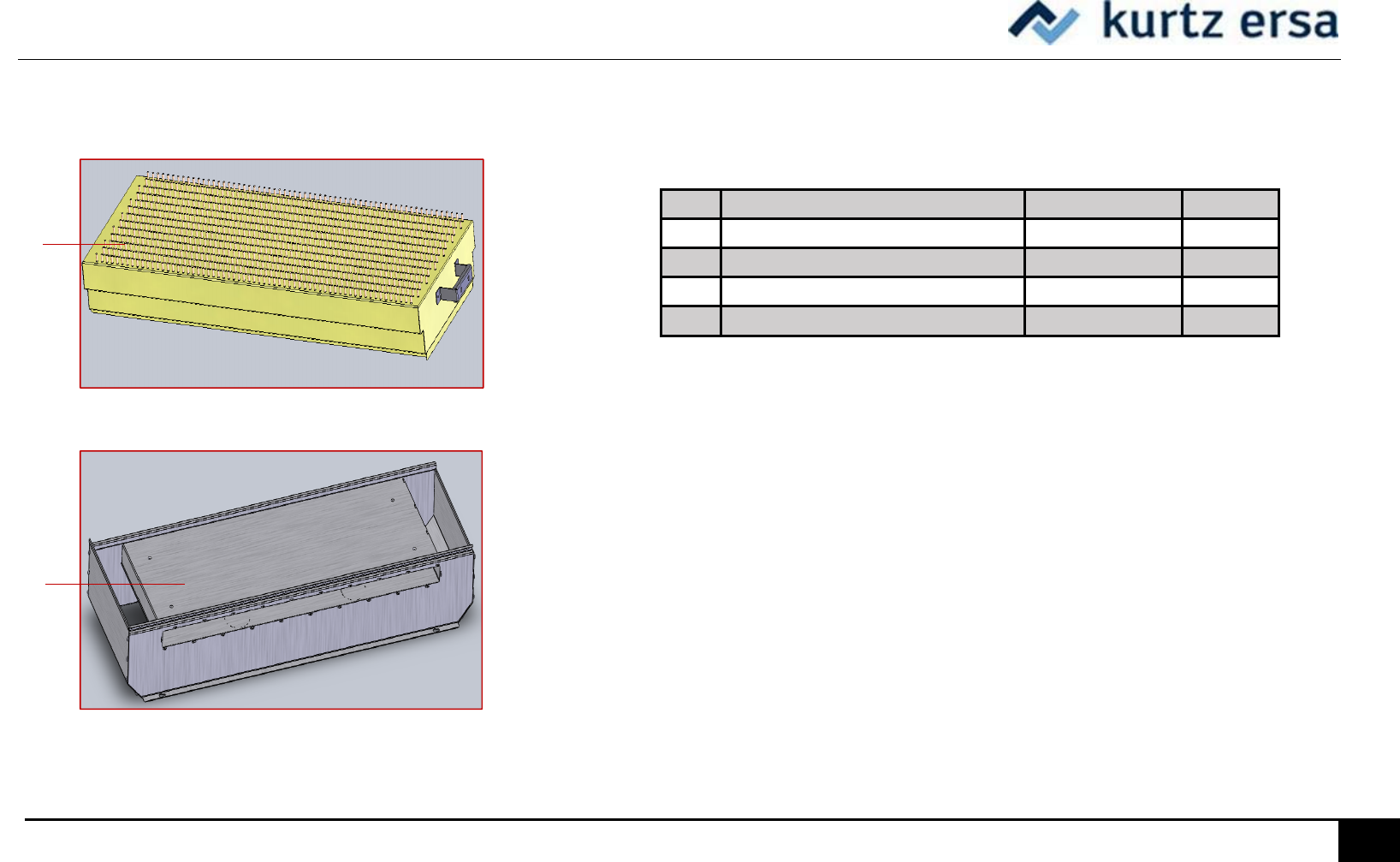

HF320 回流焊备件录 



7

2016.12

9.3 底部加热区









序号物料描述 物料号 单位

1

底部喷嘴盘

174141 pc

1

底部喷嘴盘‐HF320XL

163685 pc

2

底部气流通道

141984 pc

2

底部气流通道‐HF320XL

163585 pc

○

2

○

1
