Administrationshandbuch ASM OIS 3 OIS Linienkonfiguration Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE 18 Die nachfolgende Ansicht erscheint: 3 3 Abb. 3 - 1 Grundansicht "OIS Linienkonfiguration" Schalten …
3 OIS Linienkonfiguration Administrationshandbuch ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
17
3 OIS Linienkonfiguration
Dieses Kapitel beschreibt die Möglichkeiten zur OIS Linienkonfiguration: 3
– Linienkonfiguration über OIS Linienkonfiguration
– Manuelle Linienkonfiguration über OIS Linienkonfiguration
– Stationen identifizieren
HINWEIS
Eine Station kann entweder ein SIPLACE Bestückautomat oder ein DEK-Drucker sein. 3
3.1 Linienkonfiguration über OIS Linienkonfiguration
Voraussetzung
Die Software SIPLACE Pro ist vorhanden. 3
Aktion: 3
Starten Sie das Programm über Start --> (All) Programs --> ASM OIS --> OIS Line Config.
Administrationshandbuch ASM OIS 3 OIS Linienkonfiguration
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
18

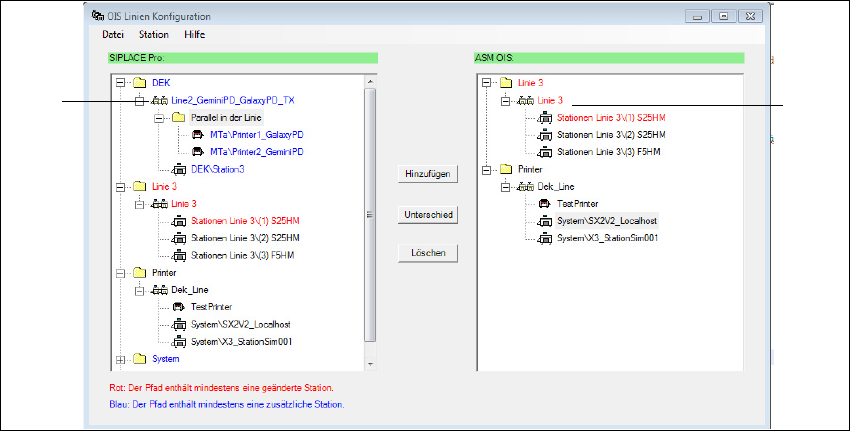

Die nachfolgende Ansicht erscheint: 3
3
Abb. 3 - 1 Grundansicht "OIS Linienkonfiguration"
Schalten Sie die gewünschte Sprache über das Menü Sprache um.
Beschreibung: 3
Hinzufügen Fügt das ausgewählte Element von SIPLACE Pro zu
ASM OIS hinzu. Die Funktion ist auf allen Ebenen der
Baumstruktur ausführbar. 3
Unterschied Unterschied zwischen den Baumstrukturen (SIPLACE Pro und
ASM OIS). Die Unterschiede beziehen sich nur auf die Ebene
der Stationen. 3
Löschen Entfernt das ausgewählte Element von ASM OIS. Die Funktion
ist auf allen Ebenen der Baumstruktur ausführbar. 3
blaue Kennzeichnung Es gibt Unterschiede zwischen den Baumstrukturen (SIPLACE Pro
und ASM OIS). 3
rote Kennzeichnung Der Inhalt zwischen den Baumstrukturen ist gleich, sie wurden
jedoch unterschiedlich konfiguriert. 3
blau
rot
gekenn-
gekenn-
zeichnet
zeichnet
3 OIS Linienkonfiguration Administrationshandbuch ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
19

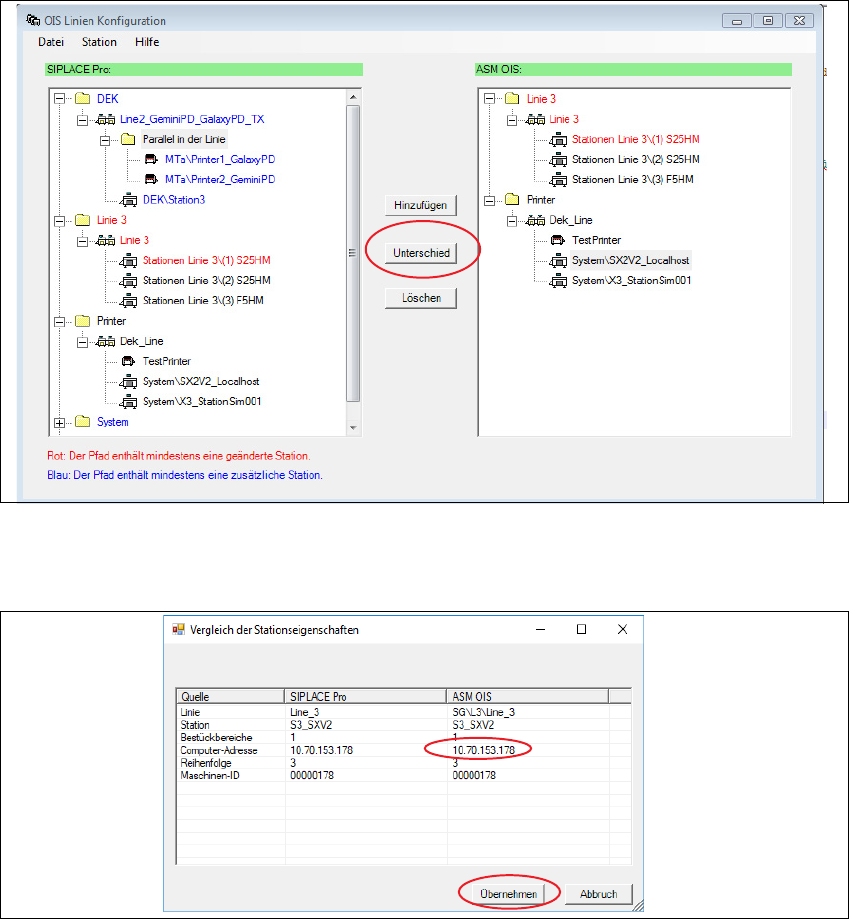

3.1.1 Anzeigen der Unterschiede zwischen SIPLACE Pro und ASM OIS
Aktion: 3
Selektieren Sie je eine Station vom SIPLACE Pro Fenster und vom ASM OIS Fenster.
Klicken Sie auf die Schaltfläche Unterschied (siehe Abb. 3 - 2).
3
Abb. 3 - 2 Grundansicht "OIS Linienkonfiguration" - Aktion Unterschied
Der nachfolgende Dialog erscheint: 3
3
Abb. 3 - 3 Dialog "OIS Linienkonfiguration - Unterschied"
