ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50141 6/6 (全項サンプル 続き) 4.5. 4.5. 4.5. 4.5. リト ライログ リトラ イログ リトラ イログ リトラ イログ出力失 敗 出力失敗 出力失敗 出力失敗 につ いて につい て につい て につい て リト ライ情 報をロ グフ ァ イル に 出力 失 敗し た 場合、 エ ラー…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50141
4/6
4
44
4.
..
. 動作詳細
動作詳細動作詳細
動作詳細
4.
4.4.
4.1
11
1.
..
. マウンタ
マウンタマウンタ
マウンタへの
へのへの
へのリトライログ
リトライログリトライログ
リトライログ出力
出力出力
出力について
についてについて
について
モニタ画面のリトライ情報を、D:\Machine\MyHistory へログファイルとして出力します。
＜ログファイル名称＞
RetryLog_local.csv
RetryLog_local.csv のログ最大保持件数は 1000 件です。
1000 件を超えるリトライログを出力した場合、古いログから削除します。
マウンタのリトライログは、システムバックアップに保存されます。
(日毎別ログファイルはマウンタのローカルには出力できません。サーバーのみとなります)
4.
4.4.
4.2
22
2.
..
. サーバー
サーバーサーバー
サーバーへの
へのへの
へのリトライログ
リトライログリトライログ
リトライログ出力
出力出力
出力について
についてについて
について

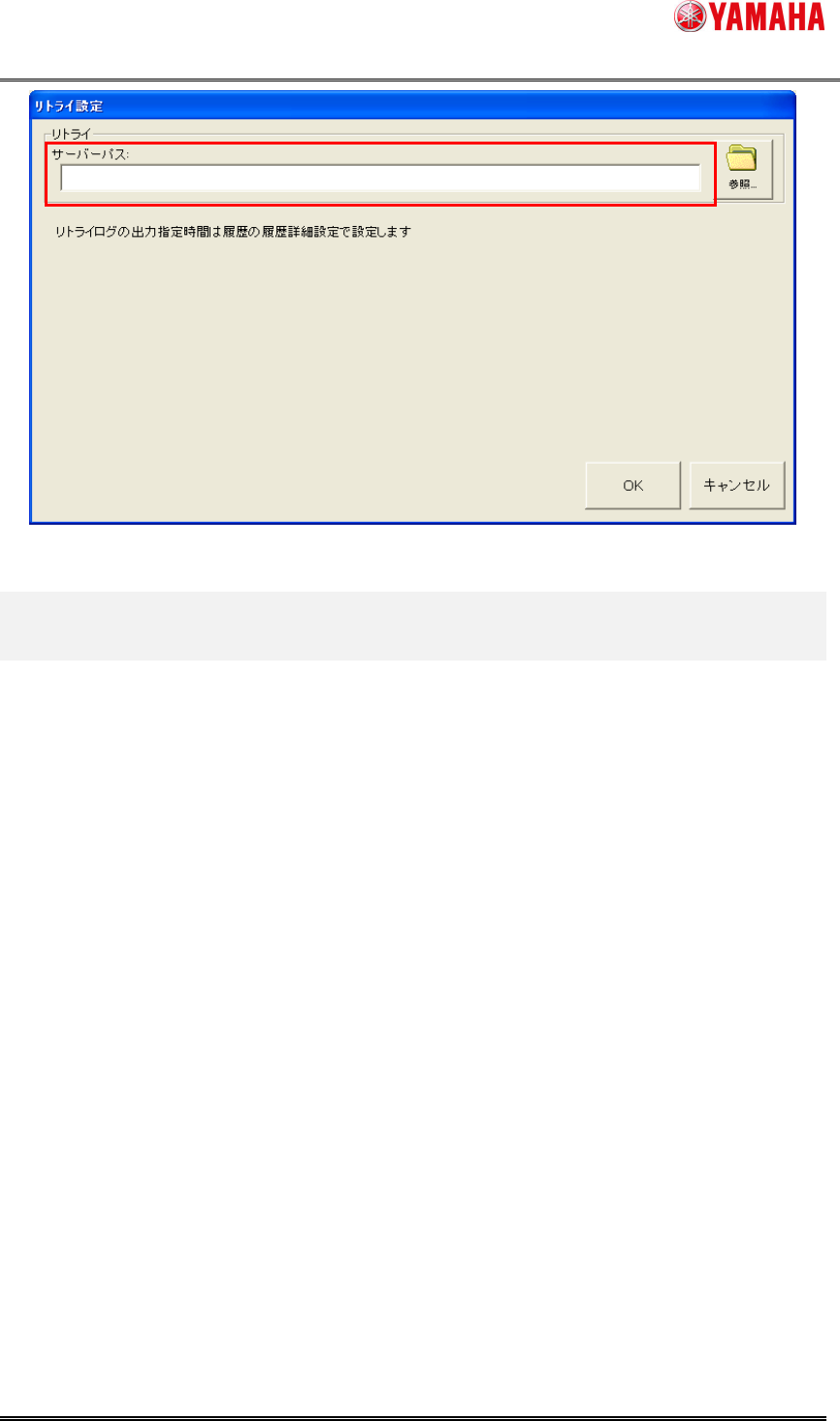

モニタ画面のリトライ情報を、[段取り]-[アプリケーション設定]-[モニタ]-[リトライ]-[サーバーパ
ス] で設定したフォルダの日毎別ログファイルへ出力します。(設定しない場合は出力しません)
＜ログファイル名称＞
RetryLogXXXXXXXX.csv
(XX はリトライ発生した年月日 例＝RetryLog20110517.csv)
日毎別ログファイルのログ最大保持件数はありません。
リトライログはマウンタ(RetryLog_local.csv)とサーバー(RetryLogxxx.csv)の両方へ出力します。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50141
5/6
4.3.
4.3.4.3.
4.3. リトライログ
リトライログリトライログ
リトライログ出力
出力出力
出力タイミング
タイミングタイミング
タイミングについて
についてについて
について
以下のタイミングでリトライ情報をログファイルへ出力します。
1. 基板データを読み込んだとき。
2. 電源を OFF したとき。
3. 出力していないリトライ情報が 500 件に達したとき。
4. 指定時間履歴出力設定を設定していない場合、日付が変わったとき。
5. 指定時間履歴出力設定を設定している場合、指定時間を経過したとき。
6. [モニタ]–[リトライ]–[保存] ボタンで保存したとき。
7. [モニタ]–[リトライ]–[クリア] ボタンでクリアしたとき。
8. [段取り]–[履歴]–[保存] ボタンで「ログ」を保存したとき。
4.4.
4.4.4.4.
4.4.
リトライログ
リトライログリトライログ
リトライログの
のの
のファイル
ファイルファイル
ファイル内容
内容内容
内容について
についてについて
について
リトライログのファイルには以下の内容が出力されます。 (※1:V3.27STDR1.000 から新規追加)
項目 内容 新規項目
発生時間 リトライした日時
ロット名 リトライした基板名 ※1
エラーNo. リトライ原因のエラー番号
エラー名 リトライ原因のエラー名
レーン リトライしたレーン番号 ※1
テーブル リトライしたテーブル番号 ※1
部品 No. リトライした部品番号
部品名 リトライした部品名
ヘッド No. リトライしたヘッド番号
ノズルタイプ リトライしたノズルタイプ ※1
セット No. リトライしたフィーダーセット位置番号
フィーダーID リトライしたフィーダーID ※1
台車 ID リトライした台車 ID ※1
ビジョンエラー
番号
リトライしたときのビジョンエラー番号
VE: マルチカメラのビジョンエラー番号
SV: サイドビューカメラのビジョンエラー番号
※1
エラー時負圧 リトライしたときの負圧レベル ※1
例：サンプル
(次項に続く)
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50141
6/6

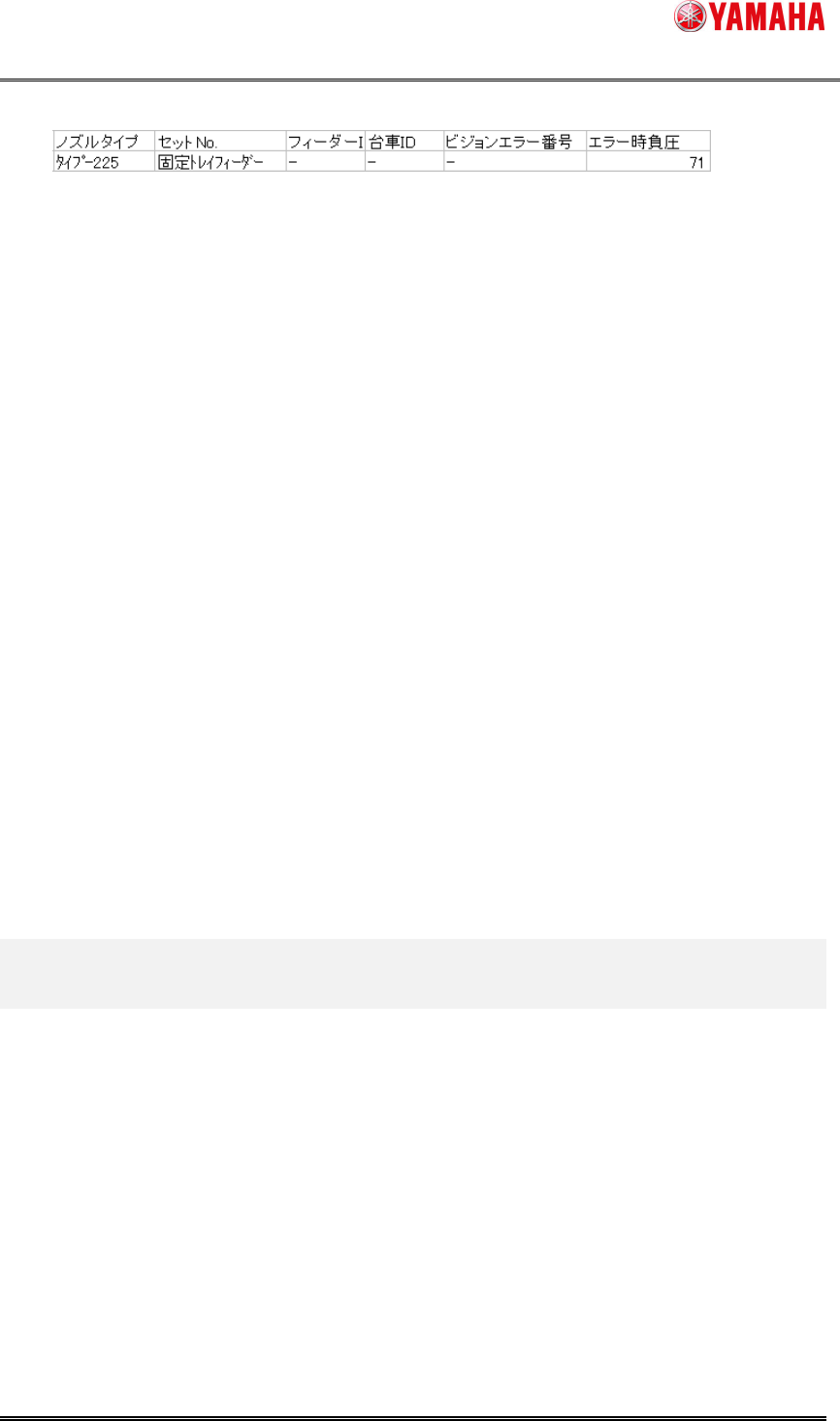

(全項サンプル続き)
4.5.
4.5.4.5.
4.5. リトライログ
リトライログリトライログ
リトライログ出力失敗
出力失敗出力失敗
出力失敗について
についてについて
について
リトライ情報をログファイルに出力失敗した場合、エラーログに 「Ea12355: 履歴をファイルに出力で
きません（詳細情報：リトライ）」 を追加します。
※尚、ファイル出力に失敗した場合は、リトライログの重要性から、エラーの表示、および自動運転
の停止までは行いません。
以下の状態の場合はログ出力に失敗しますので注意が必要です。
1. ログファイル出力に使用するディスクの空き容量が不足している。
2. ログファイル出力に指定されているドライブが無い。
3. ログファイル出力に指定されているドライブがプロテクトされている。
4. ログファイル出力に使用しているファイルをエディタ等で開いている。
5. ログファイル出力に使用しているファイルの属性を読み取り専用に変更した。
4.6.
4.6.4.6.
4.6. システムバックアップ
システムバックアップシステムバックアップ
システムバックアップについて
についてについて
について
マウンタのリトライログファイルは、システムバックアップに保存されます。
5.
5.5.
5. 制限事項
制限事項制限事項
制限事項
ログファイルは、1 件のリトライデータあたり 130byte 前後必要になります。1000 件のリトライ
データだと 130Kbyte 必要になります。
