ingun.com
1 / 2
Test Probe
GKS-035 214 115 A 1200
产品 GKS-035-0003
直接訪問產品
一般数据
产品组: 长行程弹簧探针, ICT / FCT（在线和功能测试）
子产品组: 长行程弹簧探针
结构系列: GKS-035
栅格: 1,91 mm
触探装置，所属: , 接线柱, 焊盘
电磁: 是
安装类型: 插接式
快速更换系统: 是
安装高度，可调: 否
防扭转: 否
合适的针套: KS-075
最小温度: -40 °C
最大温度: 80 °C
RoHS 符合性: 是
针头形状数据
针头形状: 14 四爪皇冠头，自洁
针头直径: 1,15 mm
针头形状 表面: A 金
针头形状 材料: 2 钢
电气数据
载流能力/额定电流: 3 A
电阻 (Ri) 典型值: 20 mOhm
机械数据
总长: 36,8 mm
针管直径: 1,02 mm
最大行程: 10 mm
弹簧预紧力: 0,21 N
E 尺寸/卡环尺寸: 00

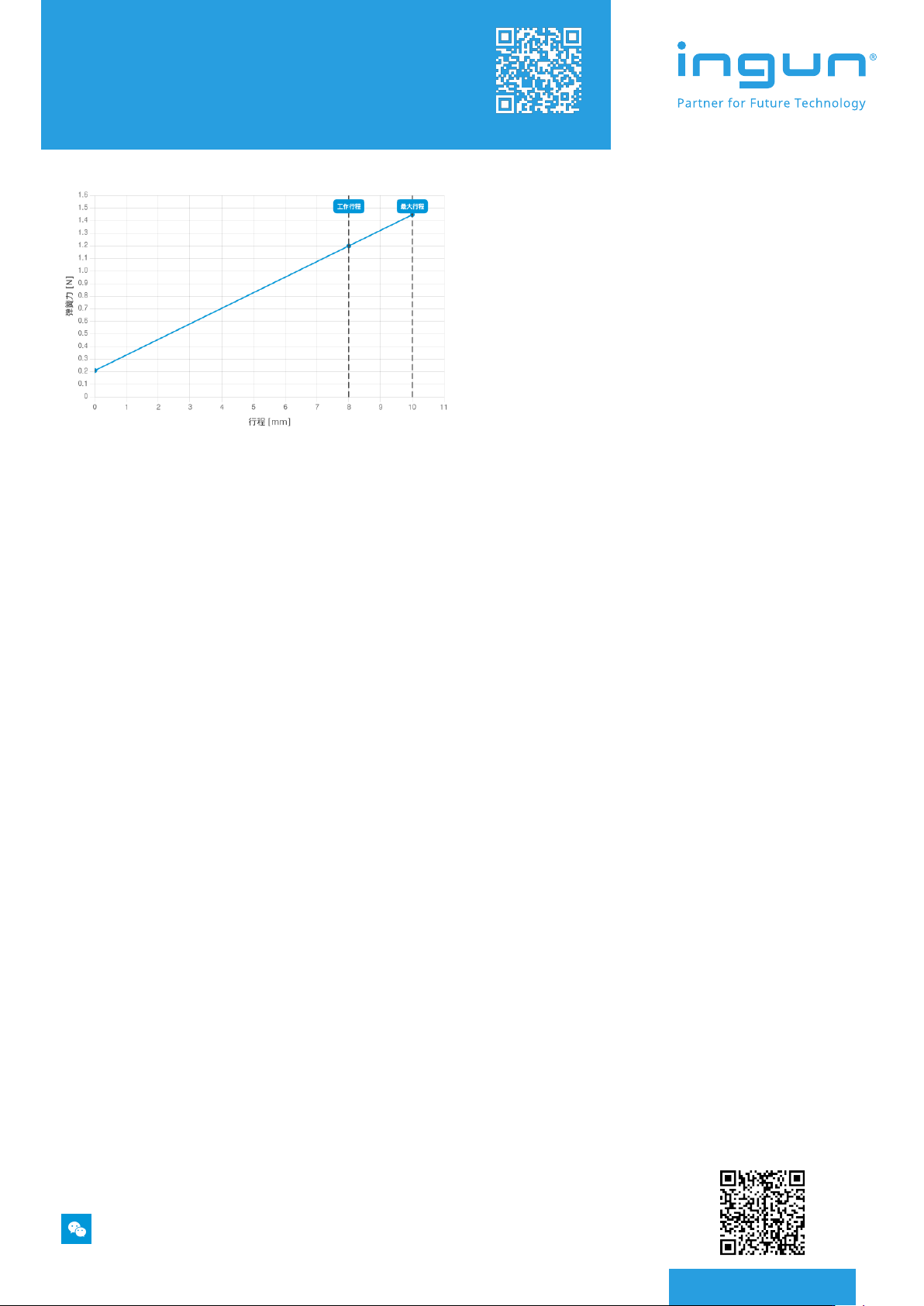

工作行程中的弹簧力: 1,2 N
建议工作行程: 8 mm
ICT/FCT 探针
用于在 2 级治具中进行 ICT 和 FCT 组合测试的长行程探针
具有不同直径和表面处理的各种针头形状可供选择，从而能够
保证与测试点之间的理想接触（例如：焊盘、过孔和引脚）。同样
可提供各种不同的弹簧力。
通过与探针和各种类型的针套相结合，可实现各种不同的安装
高度，从而能够在测试治具中设置理想的行程条件。

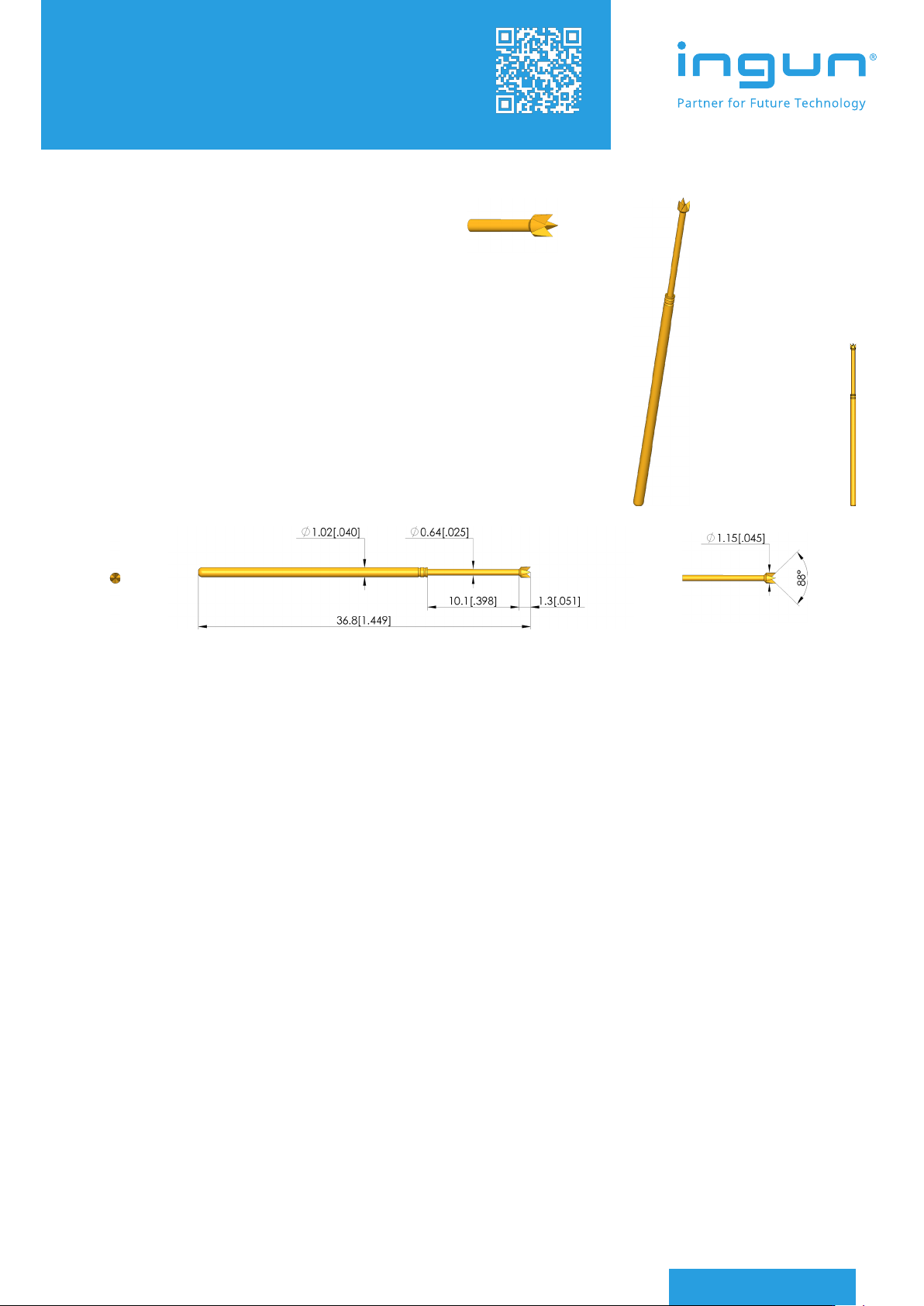

1:1
