NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-07 Page 13-27
⑤ 删除支撑销侧图像
1
点击
[
删除图像
]
。
将显示删除的确认信息。
2
点击
[
是
]
。
将删除支撑销侧图像。
Howto130205S-26C00
Howto130205S-36C00
1
Howto130205S-37C00
2
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-28 EJS9AC-MB-13P-07
添加支撑销
添加支撑销的方法有两种
:
通过右击菜单进行添加，以及通过支撑销坐标一览进行添加。
① 通过右击菜单添加
1
选择基板右击菜单的
[
添加支撑销
]
。
将会在右击的位置上添加支撑销。
配置在基板外或每个机种的可配置区域外坐标
上的支撑销，将以红色显示支撑销坐标。
2
点击
[
确定
]
或
[OK]
。
当存在配置不正确的支撑销时，将显示以下的
错误对话框。请修改显示在错误对话框上的支
撑销坐标。
当支撑销与支撑销之间的间隔过近时
当支撑销配置在基板外时
Howto130205S-04C01
1
Howto130205S-46C00
Howto130205S-05C01
2
Howto130205S-44C00
Howto130205S-45C00
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-07 Page 13-29

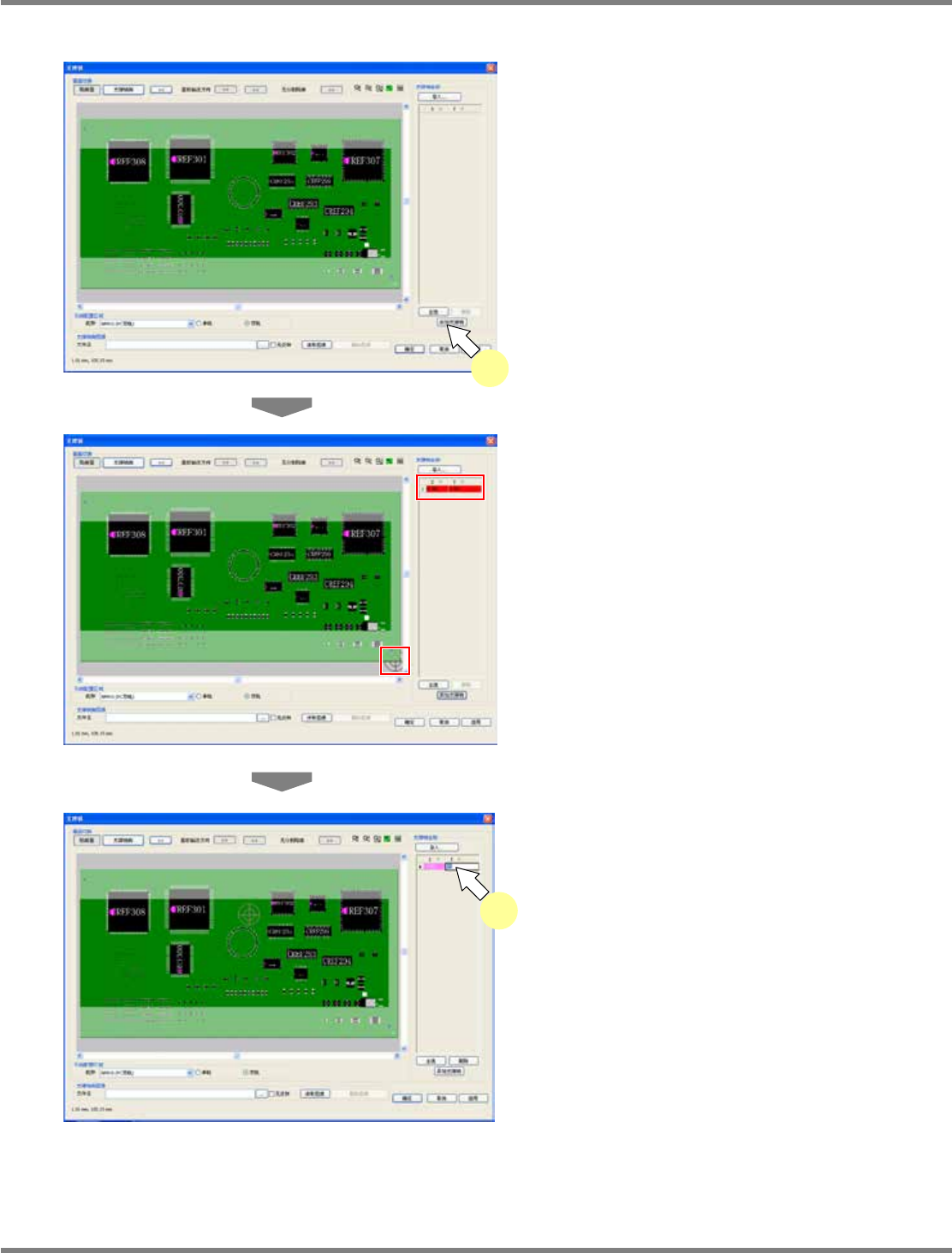

② 通过支撑销坐标一览添加
1
点击支撑销坐标一览的
[
添加支撑销
]
。
可在
PCB
数据中最多添加
50
个支撑销，但是
在以设备单位看起时，每个基板可最多使用
16
个。
将会在基板上以及坐标一览中设定初始值的支
撑销。
添加时初始值的
X
、
Y
坐标都设定为
0
。
2
输入需要设定进坐标一览的
X
、
Y
坐标。
在基板外的坐标、每个机种的配置区域外、或
销的间隔过近的配置设定下，将显示与右击菜
单追加相同的错误对话框。
Howto130205S-08C01
2
Howto130205S-06C01
1
Howto130205S-07C01
