7 WF 4 TX-Series V2 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 6 分钟 3 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨 空 注意！ 遵守防静电守则 工具： T31、T89、T90 易损件： 耗材： C3、C5、C31、C49 www.asm-smt.com 13 将软管径直接入润滑喷嘴中。 14 挤压润滑枪一次。 15 润滑…

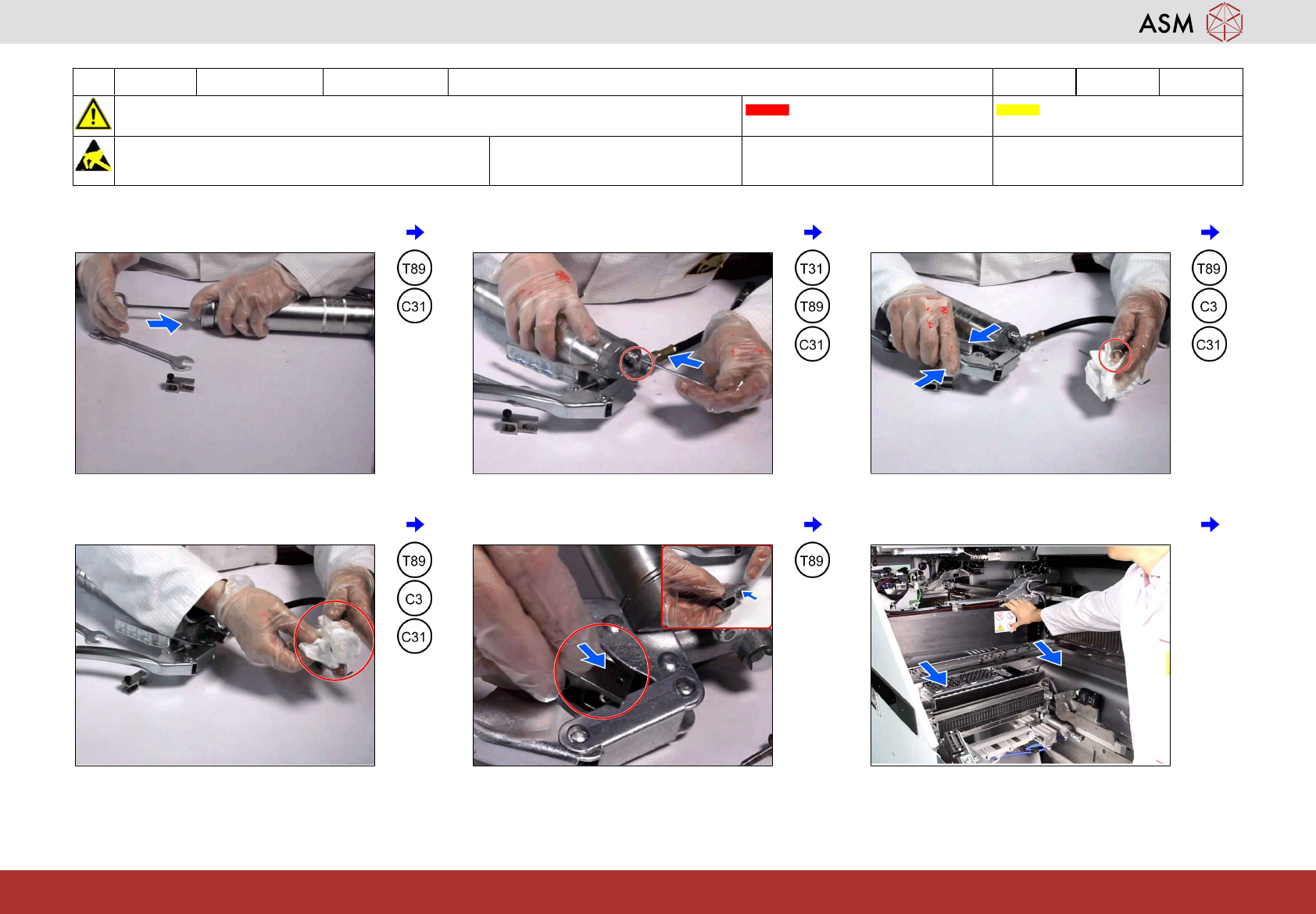

7 WF 4 TX-Series V2 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 6 分钟 2 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T31、T89、T90
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
7 松开锁定位置。
8
推回放气螺钉上的球体。
9
按压扳机直到有润滑脂溢出。
10 清除多余的润滑脂。
11
将 0.4 克限制块装到油枪。
12
将悬臂移到正常工作位置。

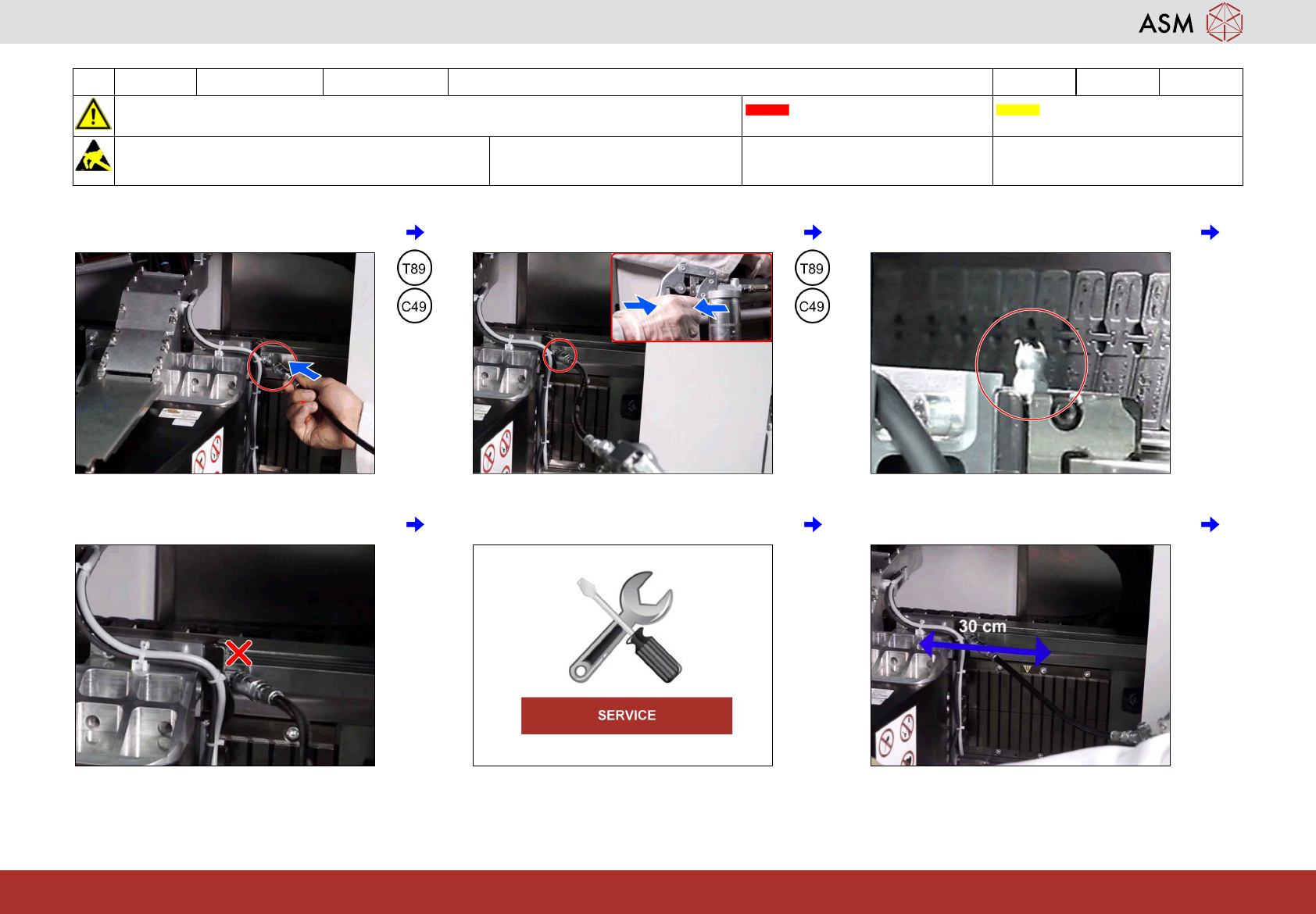

7 WF 4 TX-Series V2 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 6 分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T31、T89、T90
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
13 将软管径直接入润滑喷嘴中。
14
挤压润滑枪一次。
15
润滑喷嘴上出现润滑脂。
16 如没有，转至步骤 18。
17
如有，请联系维修人员。
18
将 Y 轴前后移动约 30 cm。

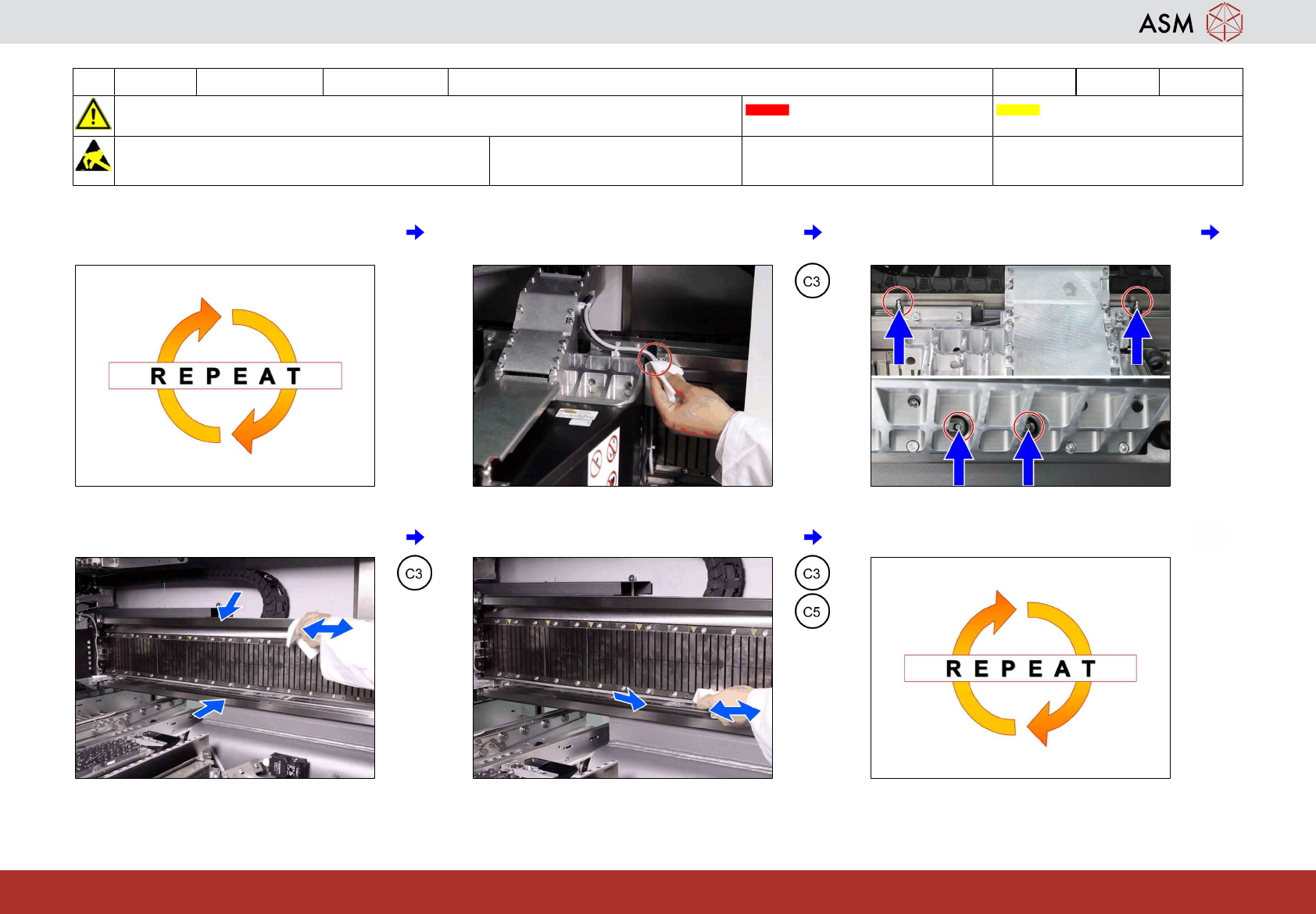

7 WF 4 TX-Series V2 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 6 分钟 4 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨 空
注意！ 遵守防静电守则 工具：
T31、T89、T90
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
19 重复第 13 至 18 步两次。
20
将润滑喷嘴周边的多余润滑脂清除。
21
为相同悬臂上的其他润滑喷嘴重复步骤 13
- 20。
22 清洁 Y 轴线性引导装置。
23
清洁 Y 轴光栅尺。
24
为其他悬臂的 Y 轴重复步骤 12 - 23。
