MicroCoat MC800 潤滑システム www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サー ビス を 行な っ て お り ま す 。 液剤 タ ン ク 特長 1. 低 レ ベ ル ス イッ チ …
MicroCoat MC800 潤滑システム
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
6. 低 圧 スイッチ
注意
7. タンクエアー 圧ポート
8. 霧化エアー圧ポート
9. バルブ駆動エアーポート
10.液剤吐出ポート
11.定量エアー入力ポート
12.液剤供給ポート
13.制御エアー入力ポート（ソレノイドより）
コントローラー特長（続き）
7
11
8
9
13
12
6
10
7
11
8
9
13
12
6
10
MC800
MC800-PV
MicroCoat MC800 潤滑システム
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
液剤タンク特長
1. 低レベ ルスイッチ
2. エアー圧逃がし弁
3. 充 填 ポ ートキャップ
4. ドレンプラグ
5. 潤滑油フィルター
6. ブリード弁
1
3
6
5
4
2
MicroCoat MC800 潤滑システム
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムの組 立
スプレーバルブの取付
注 記：
潤滑油の塗布範囲を適切にするには,
重要:

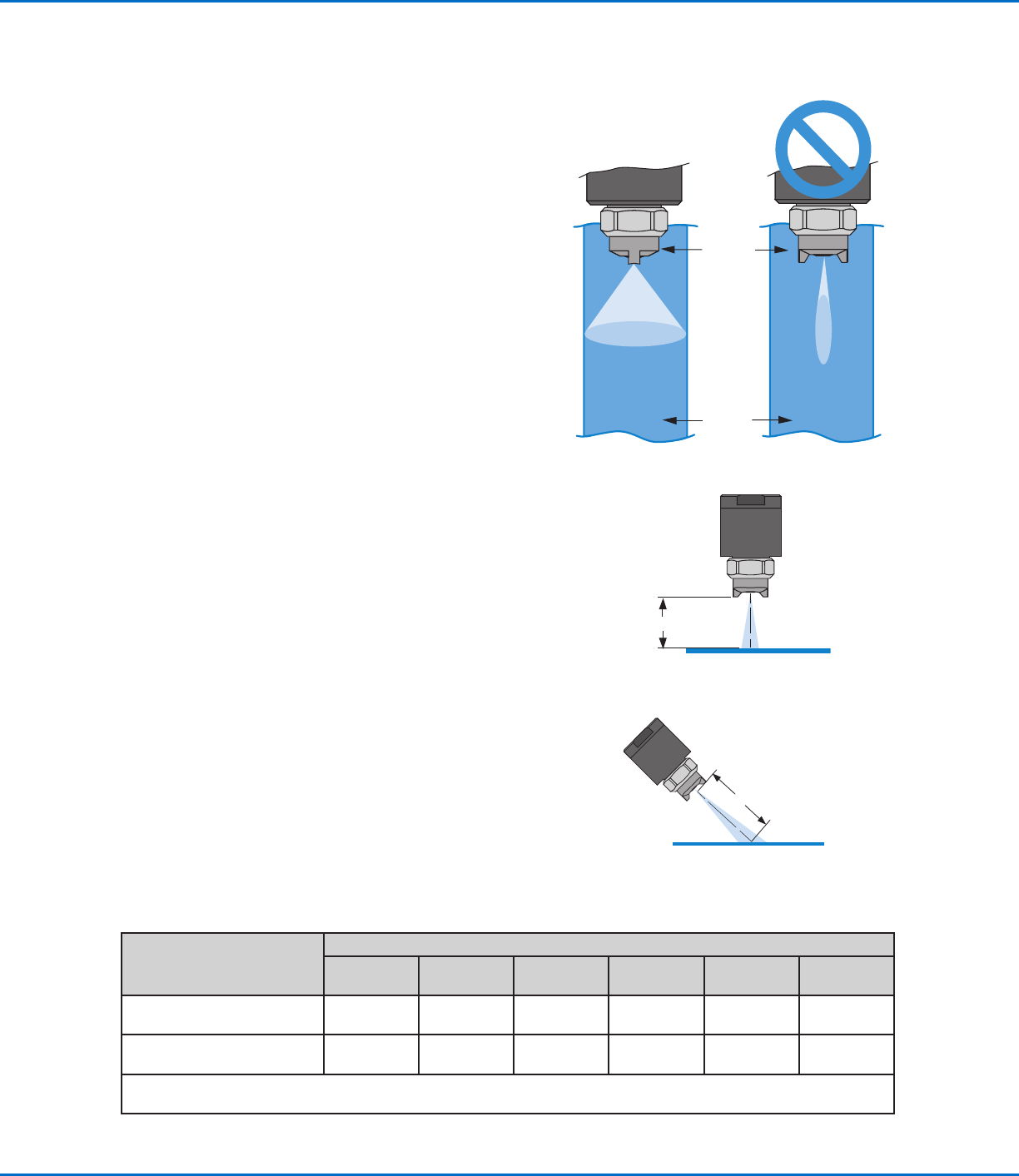

スプレー塗布範囲
スプレーバルブ
ストックとノズルの距離
2.54mm
(0.1")
50.8mm
(2.00")
76.2mm
(3.00")
101.6mm
(4.00")
127.0mm
(5.00")
152.4mm
(6.00")
注記：
