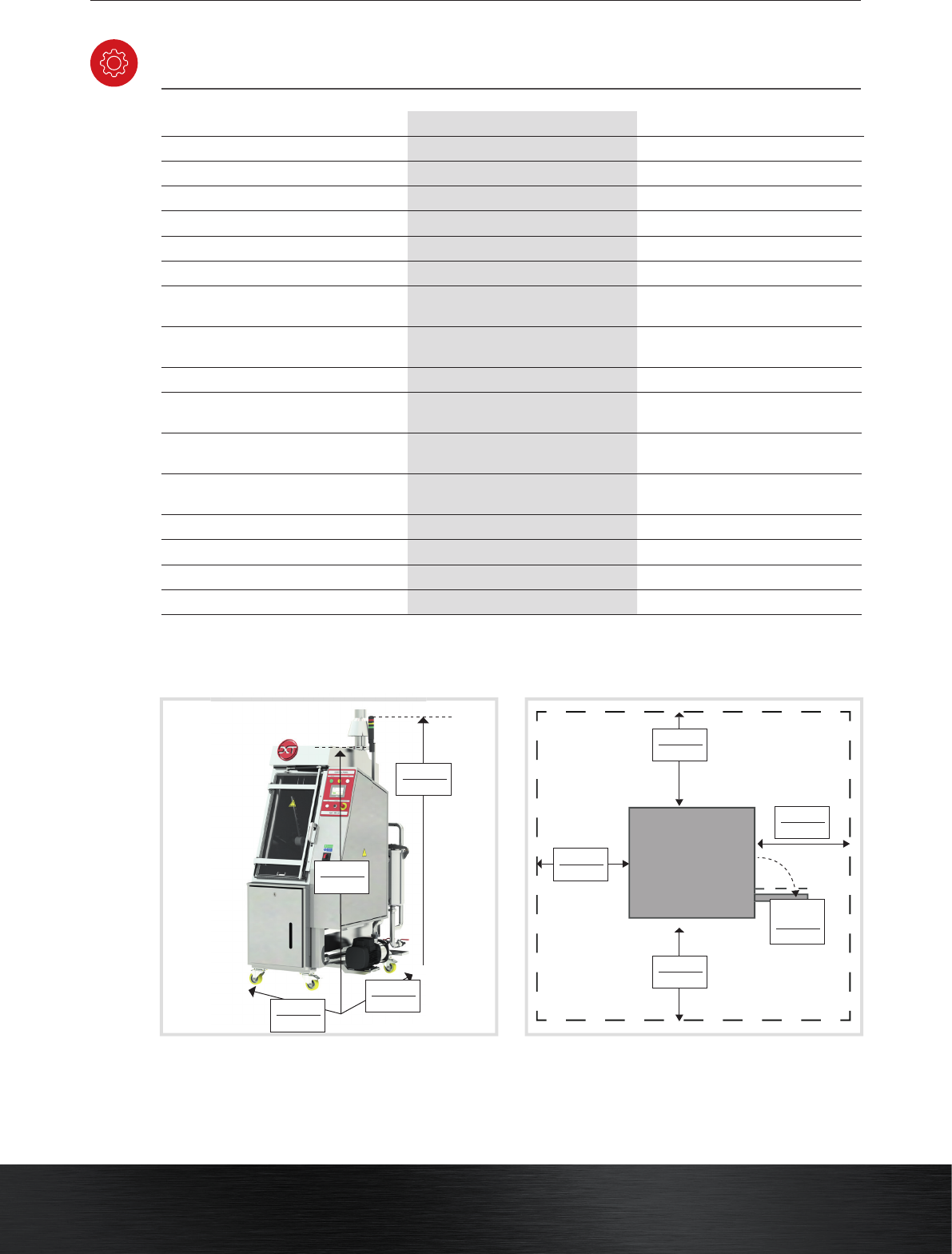

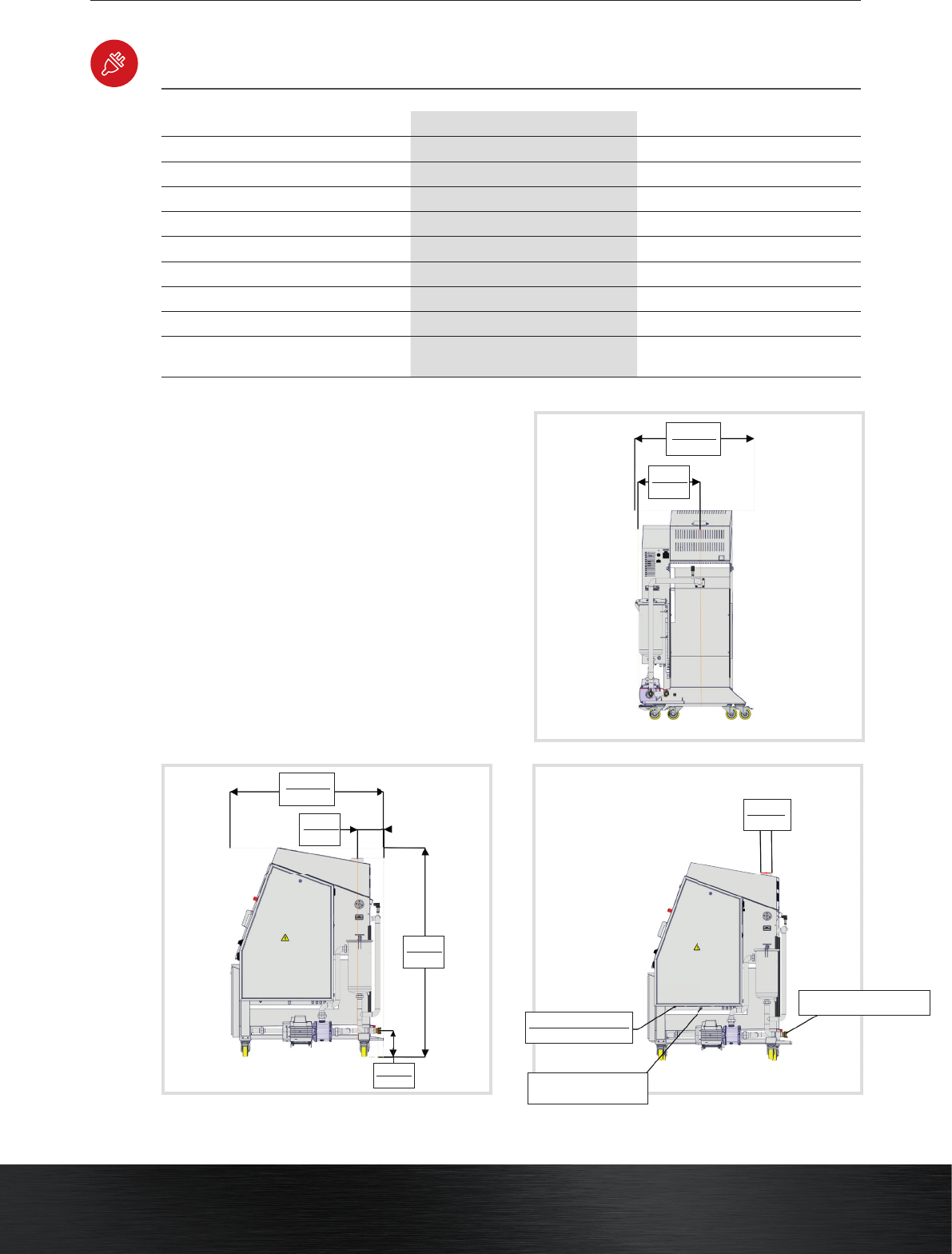

InJet
®
388 CD
MASCHINENKARTE
4
www.dct.cleaning
Abmessung ( B x L x H) 1050 x 1360 x 2400 mm 41.3 x 53.5 x 94,4 in
Gewicht 420 kg 926 lbs
Ø Energieaufwand auf 1 Zyklus 1,5 kWh 1.5 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,05 – 0,2 l 0.01 – 0.08 gal
Druckluftverbrauch auf 1 Zyklus 900 l 237 gal
Max. Abmessungen von gewaschenen Teilen 190 x 800 x 760 mm 7.48 x 31,5 x 29,92 in
Max. Abmessungen der gereinigten Teile
mit gebrauchtem Luftmesser
100 x 800 x 760 mm* 3,94 x 31,5 x 29,92 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5–200 μm
Zulässiger Druck in zugehörigen Kreisen 1,5 – 2,8 Bar 21.75 – 40.6 PSI
Durch ussgeschwindigkeit
der Reinigungs üssigkeit
200 l / min 52.8 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur bis 60°C Ab der Umgebungstemperatur bis 60°C
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur Ab der Umgebungstemperatur bis 80°C Ab der Umgebungstemperatur bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 4,3“ PLC + 4.3“
Volumen der Speichertanks 75 l 19,8 gal
* Luftmesser ist optionales Zubehör
TECHNISCHE KENNDATEN
MINIMALER SERVICERAUM UM DIE MASCHINE
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
open door
450 mm
17.7 in
metrische Einheiten imperiale Einheiten
ABMESSUNG
1050 mm
41.3 in
1840 mm
72.4 in
1360 mm
53.5 in
2400 mm
94.4 in
InJet
®
388 CD
MASCHINENKARTE
5
www.dct.cleaning
Speisung 400V, 32A, 50Hz (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 7,5 kW 7.5 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65.25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 100 mm ID 3.94 in
Benötigte Absaugungskapazität 380 m
3
/h 13400 ft
3
/h
Mindest üssigkeit für den ersten START 1 x 50 l 2 x 19.8 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1
INSTALLATIONSANFORDERUNGEN
Eingangsluftdruck Ø 6 mm
Eingangsluftdruck ID 0.24 in
1050 mm
41.3 in
1360 mm
53.5 in
545 mm
21.5 in
245 mm
9.65 in
Ø 100 mm
ID 3.94 in
Elektrische Eingangsleistung
230/400 V
Abgabe von Flüssigkeiten G1“
1840 mm
72.4 in
230 mm
9.06 in
metrische Einheiten imperiale Einheiten
RÜCKANSICHT
RECHTE
ANSICHT
RECHTE
ANSICHT
InJet
®
388 CD
MASCHINENKARTE
6
www.dct.cleaning
1 Prozesskammer, voll automatische Lösung
100 % geschlossener Kreislauf
nicht kontrollierte Dreharme – 2 Arme
Heizung der Reinigungsüssigkeit
Mechanische Filtration
Heißlufttrocknung
Kaminklappe mit Ableiter
pneumatische Türverriegelung
Nothaltknopf
Absperrbare Laufräder
PLC + 4,3“
Ersatzteile (BASIS-KIT)
STANDARD-HARDWARE-AUSSTATTUNG
STANDARD-SOFTWARE-AUSRÜSTUNG
Elektronische Überwachung des Flüssigkeitsstands
Elektronische Überwachung des Flüssigkeitsdrucks
Elektronischer Prozesszykluszähler
3 Ebenen der Anmeldung – Operator, Wartung, Ingenieur
Sprühüssigkeitsdruck – kontinuierliche Messung
Standard-Software-Sprachmutation – CZ, ENG
Benachrichtigung über Flüssigkeits- und Filterwechsel – Zykluszählung
Möglichkeit von 5 Programmen – Einstellmöglichkeit
Intelligente Warnung – niedriger oder hoher Druck
Intelligente Warnung – niedriger Flüssigkeitsstand
