VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
FPS20D_VEGO_Dynamic_211213_DS_CC_D
Optionen
_ Erweiterter Slotabstand
_ Doppelspur- Einlaufband
_ Doppelspur- Auslaufband
_ Kühlfunktion
_ Durchschnittliche Taktzeit < 11 Sek. bei FIFO
_ LIFO Betrieb
_ Gut- / Schlecht Sortierung
_ Mech. Shutter an Ein- und Auslauf
_ Störschleife
Beschreibung
Der Doppelspurpuer FPS 20D kann ankommende Bau-
gruppen zwischenspeichern und anschließend wieder an
die nachfolgende Anlage abgeben. Der Puer arbeitet nach
dem FIFO Prinzip. Die Anlage besteht aus zwei getrennten
Puerkassetten mit jeweils 20 übereinander angeordneten
horizontalen Bandsegmenten je Transportspur. Jedes Band-
segment wird einzeln angetrieben. Beide Puerkassetten
werden unabhängig voneinander vertikal bewegt.
Die Verbindung zwischen Puersegment und Antriebseinheit
erfolgt über eine spezielle Kupplungsmechanik mit Antriebs-
motor, welcher auslaufseitig fix montiert ist. Die Synchro-
nisierung der Bänder von der fixen Transportwange auf die
bewegliche Transportwange erfolgt über Vierkantwellen.
Eigenschaften
_ Automatische Transportbreiteneinstellung
_ First-In / First-Out Funktion
_ Slotabstand: 30 mm
_ Anzahl Puerplätze: 20
_ Max. Bauteilhöhe: - 8mm / +15mm
_ Fixe Transportwange: 1 und 3
_ ESD Transportgurte
_ Durchschnittliche Taktzeit < 15 Sek. bei FIFO
_ 2- farbige LED- Signalleuchten + Hupe

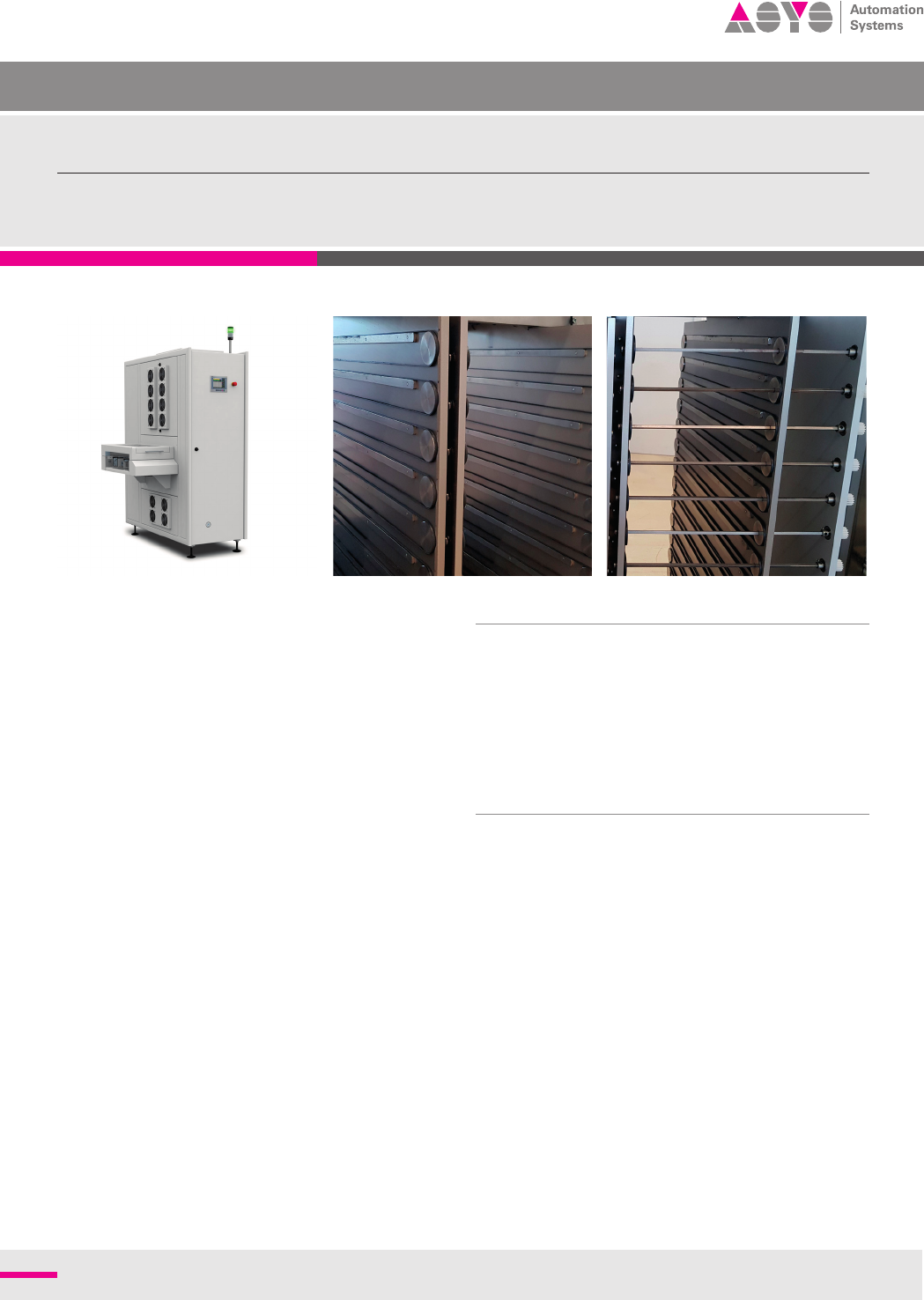

VEGO FPS 20D
Geschlossener Prozesspuer innerhalb Produktionslinien
ASYS Automatisierungssysteme
GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specifications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany

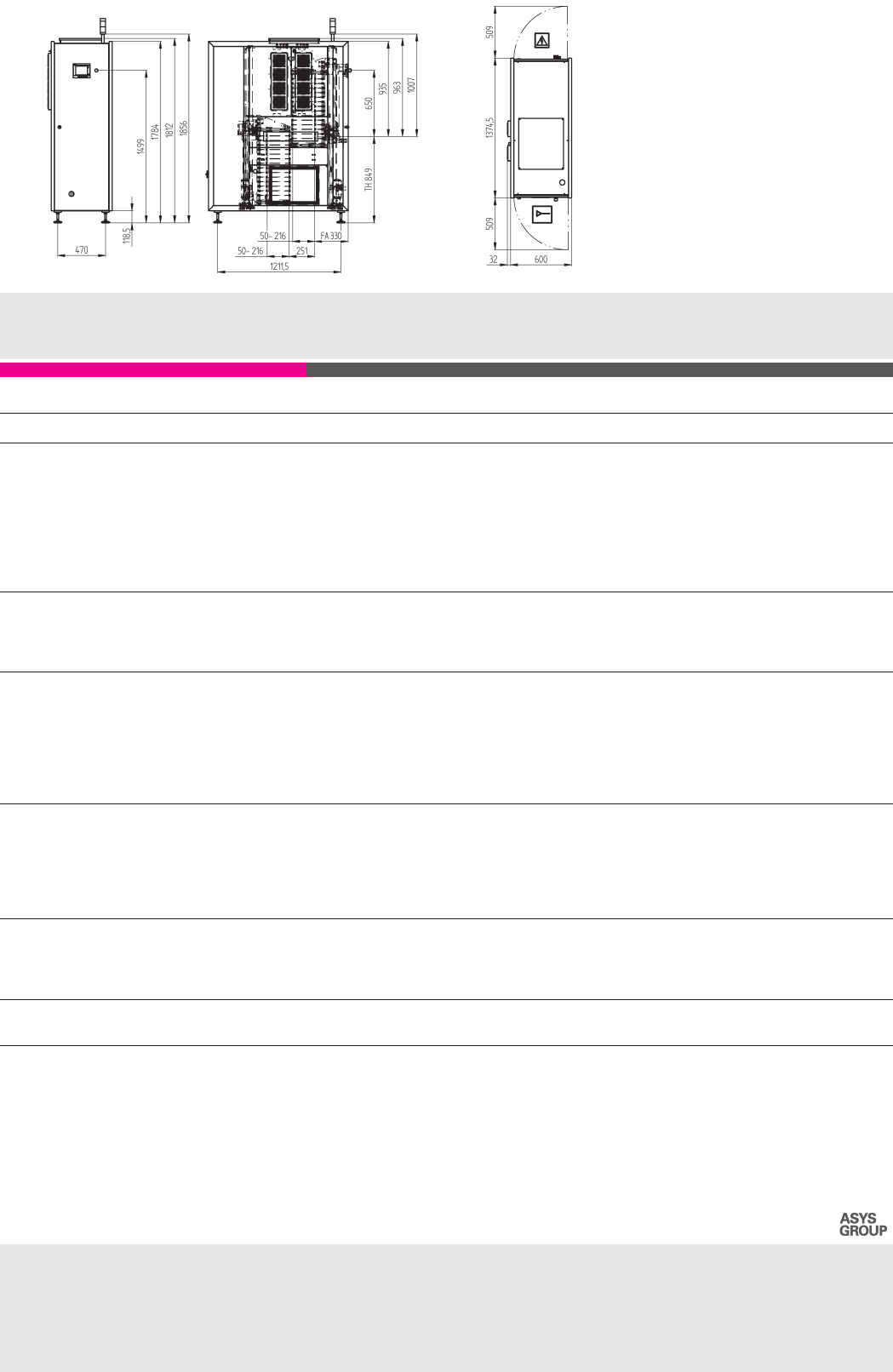

VEGO FPS 20D
Typ 1 Typ 2
Maschinenkonfiguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
Fixe Wange
850 mm ± 50 mm
216 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
1 und 3
850 mm ± 50 mm
250 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
1 und 3
Puerbeschreibung
Puerteilung
Puerkapazität
Spurabstand
30 mm
20 Slots
251 mm
30 mm
20 Slots
286 mm
a)
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
Einzel LP-Gewicht
Gesamt LP-Gewicht
100 bis 460 mm
50 bis 216 mm
0,5 bis 3 mm
- 8 mm/ +15 mm
b)
max. 2 kg
max. 40 kg
100 bis 460 mm
50 bis 250 mm
0,5 bis 3 mm
- 8 mm/ +15 mm
b)
max. 2 kg
max. 40 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar
10 Nl/min
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar
10 Nl/min
Maschinenbeschreibung
Länge x Breite x Höhe
Nettogewicht
Geräuschpegel
600 x 1375 x 1784 mm
410 kg
< 75 dB
600 x 1375 x 1784 mm
450 kg
< 75 dB
Upgrades
Linienvernetzung via IC Net
a) Andere auf Anfrage
b) Optional -15 / +27mm bei 13 Slots
